Flachtransformator, Sicherheitstransformator

FL 14/6

Eigenschaften

Vorteile

 Sicherheitstransformator nach EN (IEC) 61558-2-6

 Minimale Baugröße bei hoher Leistung

 Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill

 Spulenkörper in 2-Kammer-Technik

 Selbstverlöschendes Vergussmaterial

Produkt Flachtransformator, Sicherheitstransformator
Bestellnummer FL 14/6
Baureihe FL
Leistung 14 VA
Eingang 2 x 115 V
Ausgang 2 x 6 V • 1,167 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Leerlaufverluste 1,2 W
EN Isolierstoffklasse E (120°C)
UL Isolierstoffklasse class 105
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 74 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe IIii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Eingang Pin
Anschluss Ausgang Pin

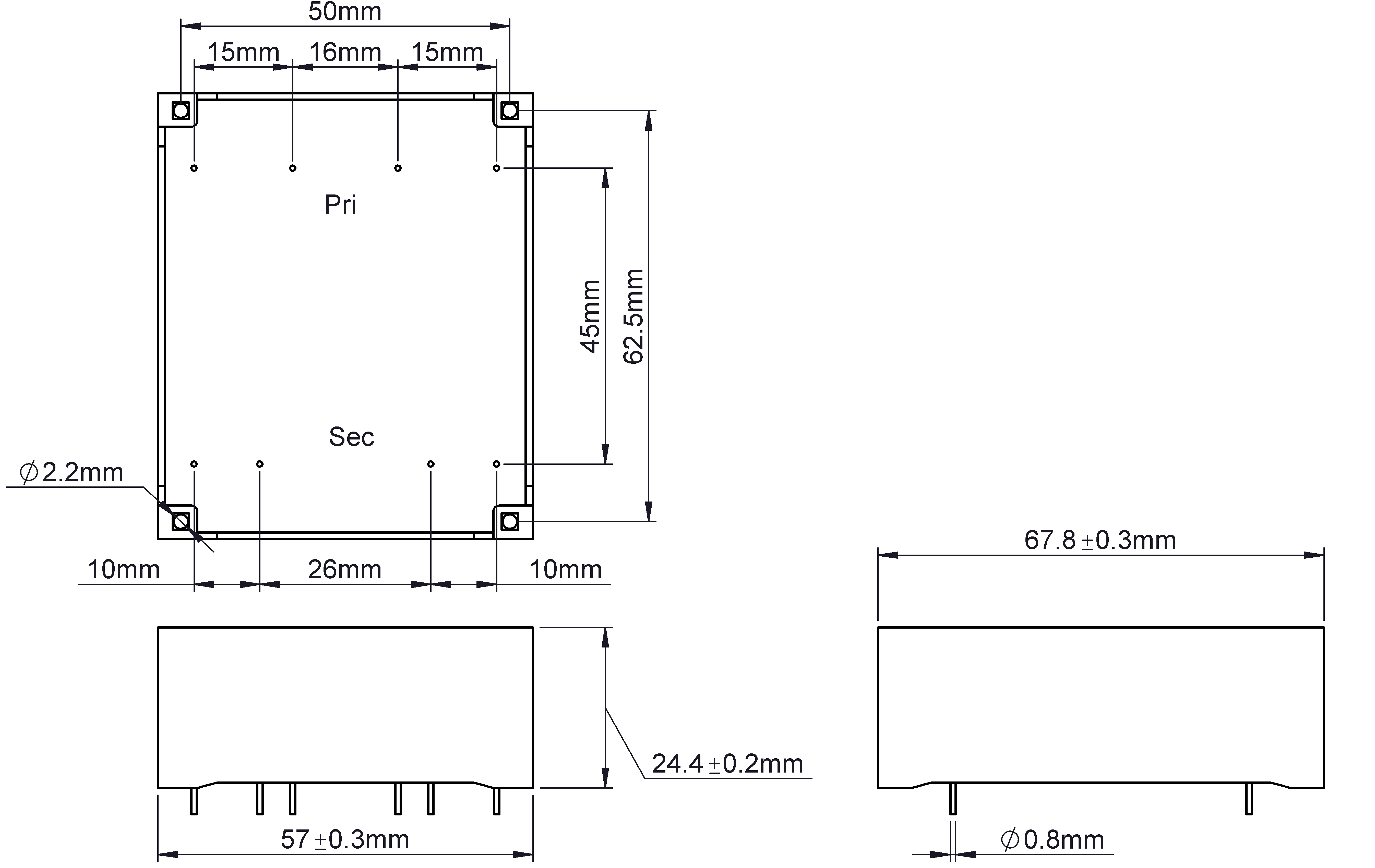

Maße und Gewichte
Breite 57 mm / 2,24 in
Höhe 24,4 mm / 0,96 in
Tiefe 68 mm / 2,68 in
Gewicht 0,331 kg / 0,73 lbs
Niederspannungsrichtlinie EN 61558-2-6
RoHS konform EN IEC 63000
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
VDE Zulassung

VDE 0570-2-x (DIN EN 61558-2-x)
