2-Kanal-Schutzschalter thermomagnetisch mit flinker Auslösecharakteristik

EB-2724-2080-0F

Eigenschaften

Vorteile

 Automatische Durchkontaktierung aller Signalpegel

 Unterspannungsabschaltung pro Kanal

 Zusätzliche Lastausgänge durch anreihbare Potenzialverteiler

 Auf den Auslösestrom angepasste interne Schmelzsicherung

 NEC Class 2

 3 Jahre Gewährleistung

Produktsuche
Produkt 2-Kanal-Schutzschalter thermomagnetisch mit flinker Auslösecharakteristik
Bestellnummer EB-2724-2080-0F
Eingang
Eingangsnennspannung 24 Vdc
Eingangsspannungsbereich DC 18 Vdc bis 30 Vdc
Max. Dauerstrom des Moduls 8 A
Max. Dauerstrom Einspeiseklemme (+) 40 A
Überspannungsschutz Suppressordioden
Max. Restwelligkeit/Rippel der speisenden Eingangsspannung 3 %
Einschaltschwelle 17,50 V
Ausgang
Ausgangsnennspannung 24 Vdc
Ausgangsnennstrom 4 A
Ausgangsnennstrom pro Ausgangskanal 4,0 A
Ausgangsspannungsbereich 24 Vdc
Anzahl Ausgangskanäle 2
Ausschaltschwelle 16,7 V
Max. Spannungsabfall zwischen Ein- und Ausgang 34 mV
Max. Wartezeit nach Abschaltung eines Ausgangs nach einer Überlast (Thermische Entspannung) 5 s
Ruhestrom im Leerlauf @ 24 V 40 mA
Rückspeisefestigkeit max. 35 Vdc
Verlustleistung im Leerlauf @ 24 V 0,40 W
Wirkungsgrad 99 %
Parallelschaltung von Ausgängen Nicht erlaubt
Serienschaltung von Ausgängen Nicht erlaubt
Auslösecharakteristik Thermomagnetische Kennlinie
Signalisierung
Signalausgang Ausgangsstatus, kurzschlussfest, DC 24 V, max. 25 mA, high = Kanal ein, low = Kanal aus, Fehler
Statusanzeige LED grün, gelb, rot
Umgebung
Klimaklasse nach EN 60721 3K3
Umgebungstemperatur -25 °C bis 70 °C / -13 °F bis 158 °F
Lagertemperatur -25 °C bis 85 °C / -13 °F bis 185 °F
Luftfeuchtigkeit ohne Betauung 5 % bis 96 %
Kühlungsart natürliche Konvektion
Erforderlicher Mindestabstand (seitlich) 0 mm
Erforderlicher Mindestabstand (oben/unten) 30 mm
Schutz und Sicherheit
Verschmutzungsgrad nach EN 50178 / 62103 2
Schutzklasse nach EN 61140 III, ohne PE-Anschluss
Maße und Gewichte
Breite 12 mm / 0,47 in
Höhe 99 mm / 3,9 in
Tiefe 60 mm / 2,36 in
Tiefe inkl. DIN TH35 64,5 mm / 2,54 in
Gewicht 0,04 kg / 0,09 lbs

Das könnte Sie auch interessieren

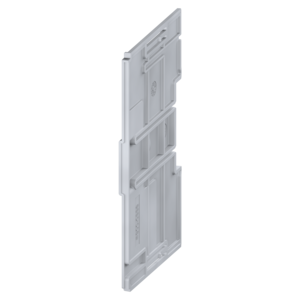

EB-COV
2-poliger Potenzialtrenner
Produktdetails

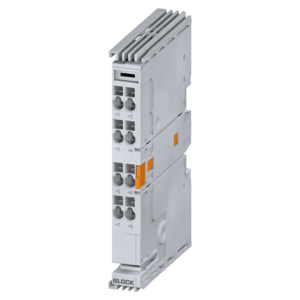

EB-PMM
2-poliger Potenzialtrenner
Produktdetails
EB-BAR41
Zubehör für die Geräteserie EasyB
Produktdetails

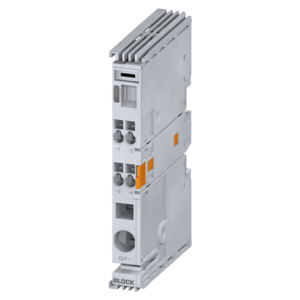

EB-GND4
