BUST 3000/44/23
Steuertransformator BUST
Variante BUST 3000/44/23
Bemessungseingangsspannung
440 Vac
Bemessungsausgangsspannung
2 x 115 Vac
Bemessungsleistung VDE (DB cos phi=1)
3.000 VA
| Variante | Bemessungseingangsspannung | Bemessungsausgangsspannung | Bemessungsleistung VDE (DB cos phi=1) | |
|---|---|---|---|---|
| BUST 1000/23/24 | 230 Vac | 24 Vac | 1.000 VA | |
| BUST 1000/4/23 | 400 Vac | 2 x 115 Vac | 1.000 VA | |
| BUST 1600/23/24 | 230 Vac | 24 Vac | 1.600 VA | |
| BUST 1600/4/23 | 400 Vac | 2 x 115 Vac | 1.600 VA | |
| BUST 1600/4/42 | 400 Vac | 42 Vac | 1.600 VA | |
| BUST 2000/23/23 | 230 Vac | 2 x 115 Vac | 2.000 VA | |
| BUST 2000/4/23 | 400 Vac | 2 x 115 Vac | 2.000 VA | |
| BUST 2500/4/23 | 400 Vac | 2 x 115 Vac | 2.500 VA | |
| BUST 3000/4/23 | 400 Vac | 2 x 115 Vac | 3.000 VA | |
| BUST 3000/44/23 | 440 Vac | 2 x 115 Vac | 3.000 VA | |
| BUST 3000/5/23 | 500 Vac | 2 x 115 Vac | 3.000 VA | |
| BUST 4000/23/23 | 230 Vac | 2 x 115 Vac | 4.000 VA | |
| BUST 4000/4/23 | 400 Vac | 2 x 115 Vac | 4.000 VA | |
| BUST 4000/5/23 | 500 Vac | 2 x 115 Vac | 4.000 VA | |
| BUST 4000/44/23 | 440 Vac | 2 x 115 Vac | 4.000 VA | |
| BUST 5000/23/23 | 230 Vac | 2 x 115 Vac | 5.000 VA | |
| BUST 5000/4/23 | 400 Vac | 2 x 115 Vac | 5.000 VA | |
| BUST 6300/4/23 | 400 Vac | 2 x 115 Vac | 6.300 VA | |
| BUST 6300/44/23 | 440 Vac | 2 x 115 Vac | 6.300 VA | |
| BUST 6300/5/23 | 500 Vac | 2 x 115 Vac | 6.300 VA | |
| BUST 8000/4/23 | 400 Vac | 2 x 115 Vac | 8.000 VA | |
| BUST 10000/4/23 | 400 Vac | 2 x 115 Vac | 10.000 VA |
Technische Daten für BUST 3000/44/23

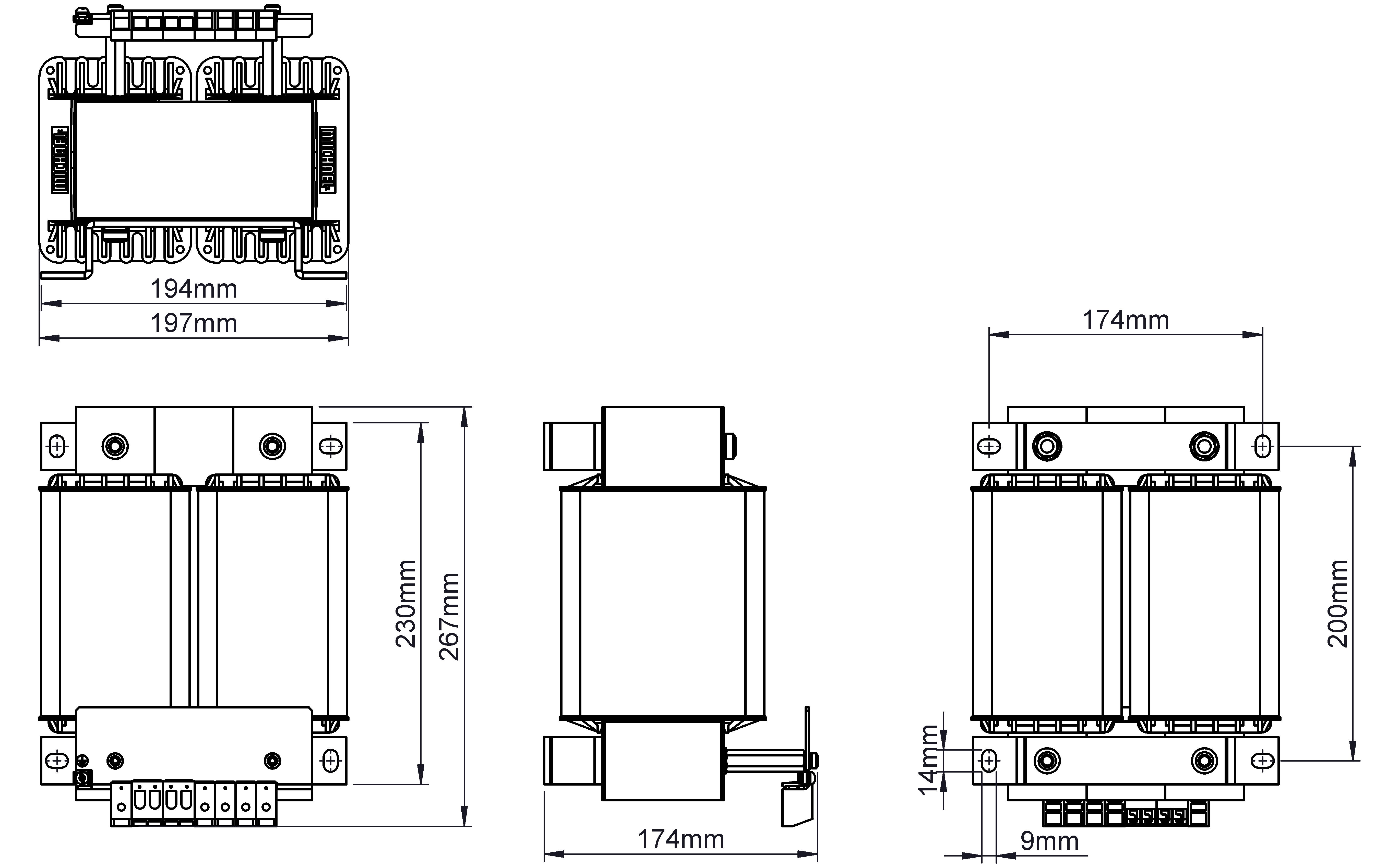

| Eingangsdaten | |
|---|---|
| Bemessungseingangsspannung | 440 Vac |
| Anzapfungen Eingang | ±5 % |
| Einschaltstrom | typ. bis 12-fach vom Nennstrom |
| Bemessungsfrequenz | 50 - 60 Hz |
| Ausgangsdaten | |
|---|---|
| Bemessungsausgangsspannung | 2 x 115 Vac |
| Bemessungsleistung VDE (DB cos phi=1) | 3.000 VA |
| Bemessungsleistung VDE (KB cos phi=0.5) | 8.900 VA |
| Wirkungsgrad | 95,4 % |
| Zulassungen | |
|---|---|
| Approbationen | cURus |
| Umwelt | |
|---|---|
| Umgebungstemperatur max. | 40 °C |
| Kühlungsart | Selbstkühlung |
| Sicherheit und Schutz | |
|---|---|
| Bauart | offen |
| Isolierstoffklasse | VDE=B, UL=class 130 |
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn bez. auf den Einstellwert) | |
|---|---|
| Einstellbereich | 6,30 - 10,00 A |
| Einstellwert | 7,10 A |
| Anschluss und Montage | |
|---|---|
| Befestigung | Fußwinkel |
| Befestigungsschrauben | M6 |
| Anschlüsse Eingang | Schraubklemme, 2,5 mm² |
| Anschlüsse Ausgang | Schraubklemme, 4 mm² |
| Anschlüsse PE | Schraubklemme, 4 mm² |
| Maße und Gewichte | |
|---|---|
| Breite | 255 mm |
| Höhe | 215 mm |
| Tiefe | 200 mm |
| Gewicht | 28,00 kg |
Infos zur BUST-Baureihe
Allgemeine Daten
- Bemessungsausgangsspannung 24 - 230 Vac
- Bemessungsleistung 1.000 - 10.000 VA
- Isolierstoffklasse B
- Umgebungstemperatur max. 40 °C
- Wirkungsgrad bis zu 96,8 %
- Schutzart IP 00
- Bemessungseingangsspannung 230 - 500 Vac
Vorteile
- Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
- Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
- Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
- Niedrige Bauhöhe
- Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
