Steuertransformator

BUST 3000/23/23 - Auslauftypen - nicht für Neudesigns

Eigenschaften

Vorteile

 Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept

 Primärseitig ±5 % Anzapfungen zur Spannungsanpassung

 Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung

 Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

 Niedrige Bauhöhe

Produkt Steuertransformator
Bestellnummer BUST 3000/23/23
Leistung 3.000 VA
Eingang 219 V / 230 V / 241 V
Ausgang 2 x 115 V • 13 Aac
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 110 W
Leerlaufverluste 41 W
Kurzzeitleistung 8.900 VA
Kurzschlussspannung uk 3,40 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 130
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 95,2 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Iii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussinformationen
Anschluss Pri Schraubklemme
Anschluss Sek Schraubklemme
Anschluss PE Schraubklemme

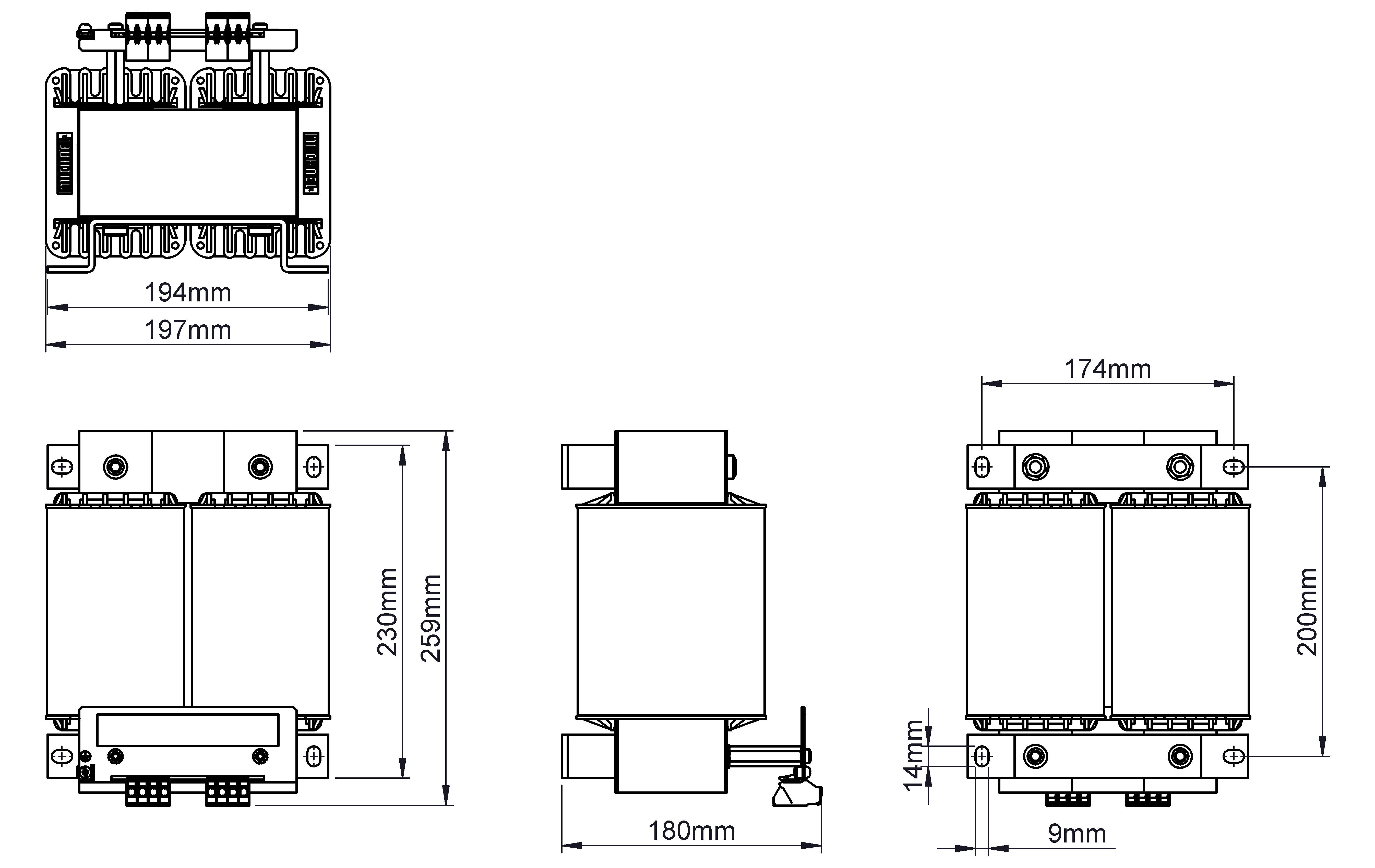

Maße und Gewichte
Gewicht 28 kg / 61,73 lbs
Niederspannungsrichtlinie EN 61558-2-2
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
