Steuertransformator

BUST 1600/44/23 - Auslauftypen - nicht für Neudesigns

Eigenschaften

Vorteile

 Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept

 Primärseitig ±5 % Anzapfungen zur Spannungsanpassung

 Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung

 Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

 Niedrige Bauhöhe

Produkt Steuertransformator
Bestellnummer BUST 1600/44/23
Leistung 1.600 VA
Eingang 394 V / 415 V / 440 V / 461 V
Ausgang 2 x 115 V • 7 Aac
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 89 W
Leerlaufverluste 27 W
Kurzzeitleistung 4.500 VA
Kurzschlussspannung uk 5,10 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 130
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 93,2 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Iii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Pri Schraubklemme
Anschluss Sek Schraubklemme
Anschluss PE Schraubklemme

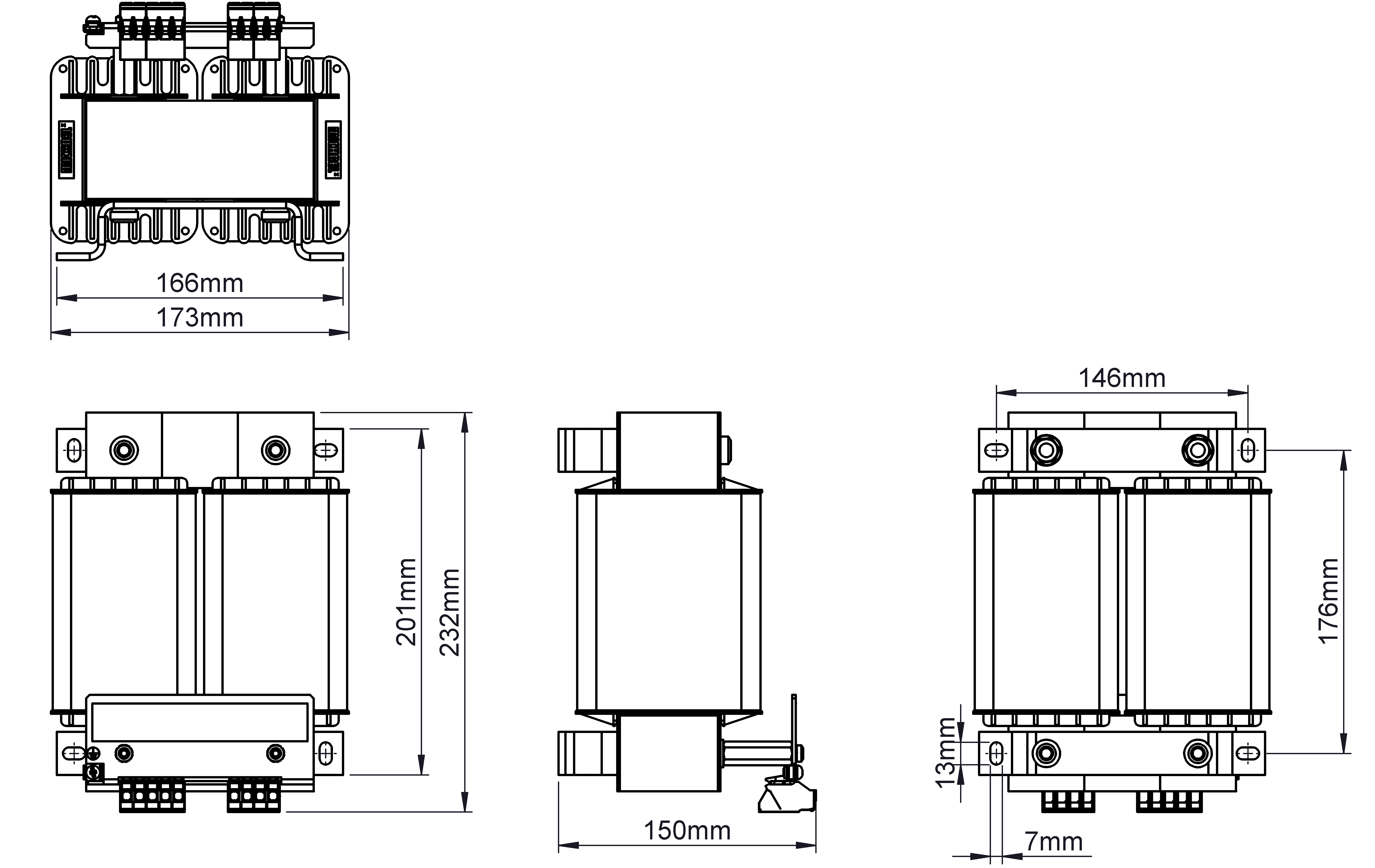

Maße und Gewichte
Gewicht 19 kg / 41,89 lbs
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-4
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
