Kurzschlussfester Printtransformator, Sicherheitstransformator
AVB 0,35/2/12
Eigenschaften
Vorteile
› Sicherheitstransformator nach EN (IEC) 61558-2-6
› Minimale Baugröße bei hoher Leistung
› Mit Doppelausgangsspulen für Reihen- oder Parallelschaltung
› Unbedingt kurzschlussfest
› Selbstverlöschendes Verguss- und Haubenmaterial
Produkt | Kurzschlussfester Printtransformator, Sicherheitstransformator |
Bestellnummer | AVB 0,35/2/12 |
Baureihe | AVB |
Leistung | 0,35 VA |
Eingang | 2 x 115 V |
Ausgang | 2 x 12 V • 0,015 Aac |
Phasen | 1 |
Frequenzbereich | 50 Hz bis 60 Hz |
Kurzschlussverluste | 0,69 W |
Leerlaufverluste | 0,03 W |
Kurzschlussspannung uk | 64 % |
EN Isolierstoffklasse | B (130°C) |
UL Isolierstoffklasse | class 105 |
Einschaltdauer | 100 % |
Leitermaterial | Kupfer |
Wirkungsgrad | 32,7 % |
Allgemein
Kurzschlussfestigkeit | unbedingt kurzschlussfest |
Schaltgruppe | IIii0 |
Kühlungsart | AN |
Umgebung
Umgebungstemperatur | -20 °C bis 70 °C / -4 °F bis 158 °F |
Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
Schutzart | IP 00 |
Schutzklasse (vorbereitet) | II |
Überspannungskategorie | III |
Verschmutzungsgrad | 1 |
Anschlussinformationen
Anschluss Eingang | Pin |
Anschluss Ausgang | Pin |

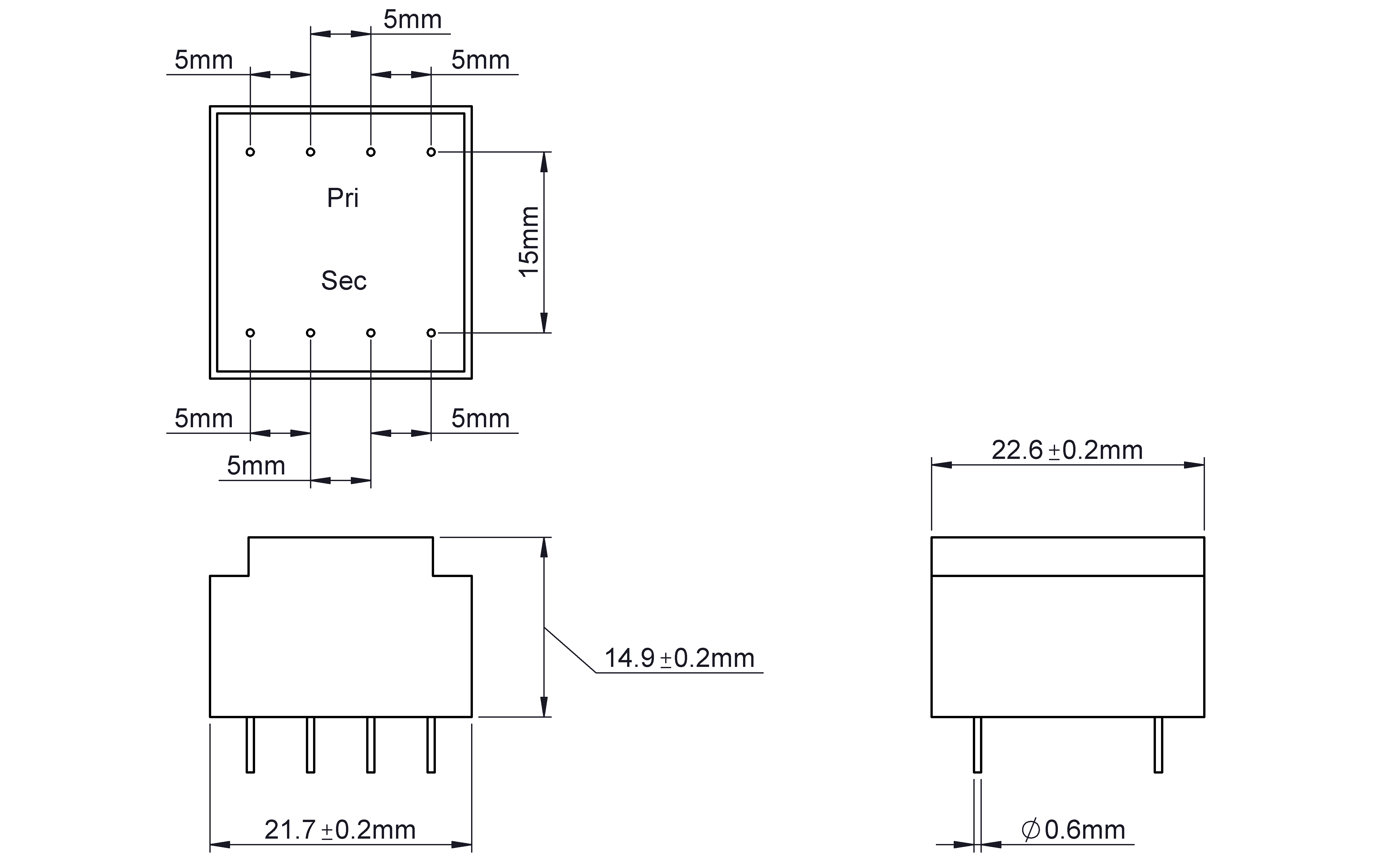

Maße und Gewichte
Breite | 22,7 mm / 0,89 in |
Höhe | 15 mm / 0,59 in |
Tiefe | 22 mm / 0,87 in |
Gewicht | 0,024 kg / 0,053 lbs |
Niederspannungsrichtlinie | EN 61558-2-6 |
Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
