Spartransformator, dreiphasig
AT3 70-24/35-4
Eigenschaften
Vorteile
› Rückwärtsbetrieb möglich
› Sehr hoher Wirkungsgrad
› Patentierte Montagetechnik zur Verringerung von Wärmeverlusten
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3
› Multifunktionale Fußwinkel mit insgesamt 12 Langlöchern
› Verbreiterter Fußwinkel für einfache Montage von oben
› Integrierte Kranösen
| Produkt | Spartransformator, dreiphasig |
| Bestellnummer | AT3 70-24/35-4 |
| Leistung | 70.000 VA |
| Eingang | 3 x 240 V / 346 V |
| Ausgang | 3 x 400 V • 101 Aac |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Leerlaufverluste | 865 W |
| EN Isolierstoffklasse | F (155°C) |
| UL Isolierstoffklasse | class 155 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 97 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | YNa0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Pri | Schraubklemme |
| Anschluss Sek | Schraubklemme |
| Anschluss PE | Schraubklemme |

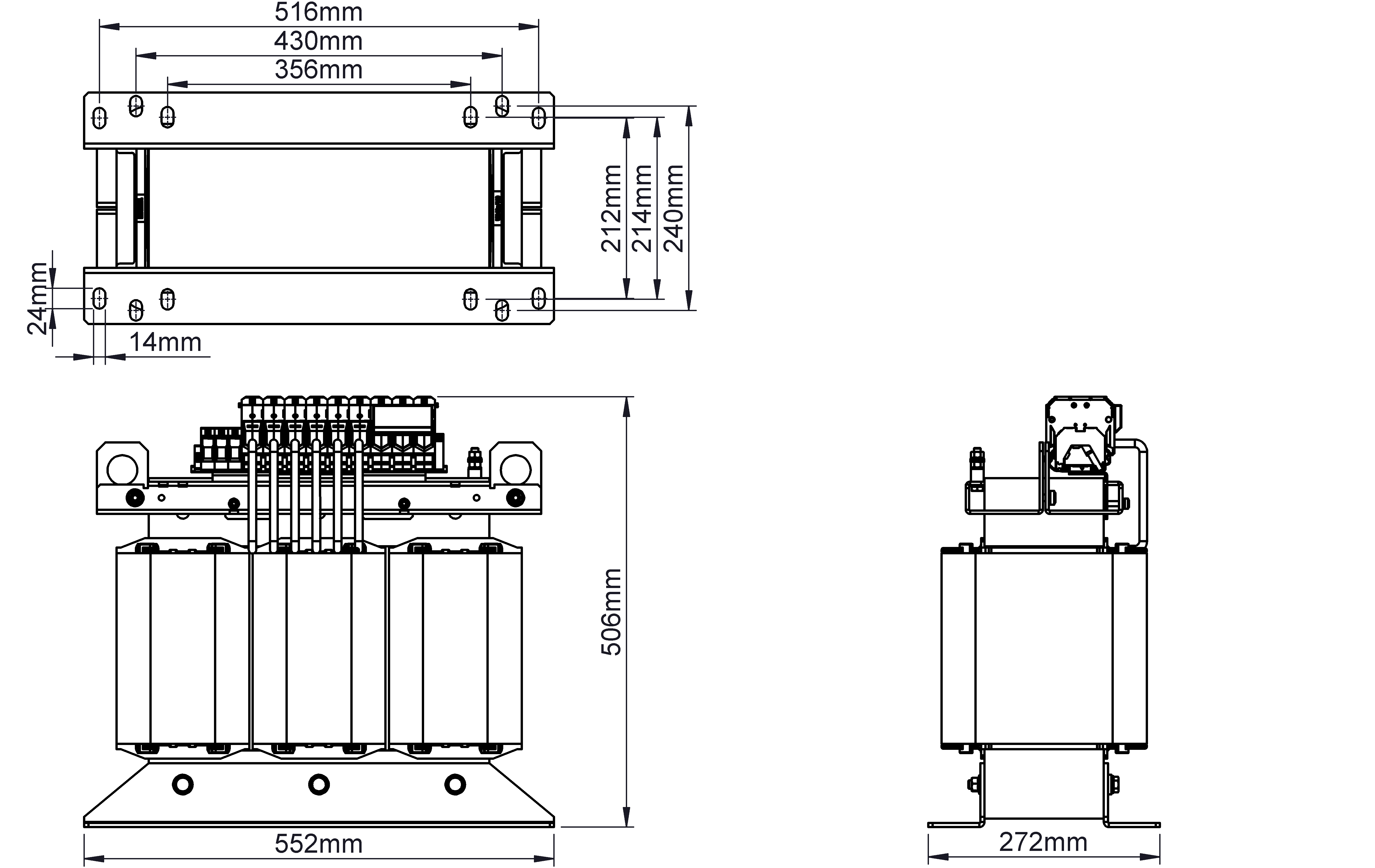

Maße und Gewichte
| Breite | 550 mm / 21,65 in |
| Höhe | 520 mm / 20,47 in |
| Tiefe | 290 mm / 11,42 in |
| Gewicht | 212 kg / 467,38 lbs |
| Niederspannungsrichtlinie | EN 61558-2-13 |
| Zulassung cURus - Recognized | UL 1561; CSA 22.2 |
