Spartransformator, dreiphasig
AT3 160-69-4
Eigenschaften
Allgemeine Daten
Spartransformatoren der Baureihe AT3 dienen zur Spannungsanpassung ohne Anforderungen an eine galvanische Trennung. Die multifunktionalen und verbreiteten Fußwinkel bieten variable Befestigungsmöglichkeiten und erleichtern die Montage von oben. Die Transformatoren sind mit Kranösen zur Erleichterung des Transports ausgestattet.
Vorteile
› Spartransformator nach EN (IEC) 61558-2-13
› Rückwärtsbetrieb möglich
› Sehr hoher Wirkungsgrad
› Patentierte Montagetechnik zur Verringerung von Wärmeverlusten
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3
| Produkt (Headline_Detailseite) | Spartransformator, dreiphasig |
| Bestellnummer (PF_Teilenummer) | AT3 160-69-4 |
| Baureihe (PF_Baureihe) | AT3 |
| Leistung (PF_Leistung_VA_W) | 160.000 VA |
| Eingang (PF_Trafo_Eingang) | 3 x 690 V |
| Ausgang (PF_Trafo_Ausgang) | 3 x 400 V • 231 Aac |
| Phasen (PF_Phasen) | 3 |
| Frequenzbereich (PF_Frequenzbereich) | 50 Hz bis 60 Hz |
| Kurzschlussverluste (PF_Kurzschlussverluste_W) | 1236 W |
| Leerlaufverluste (PF_Leerlaufverluste_W) | 247,4 W |
| EN Isolierstoffklasse (PF_EN_Isolierstoffklasse) | F (155°C) |
| UL Isolierstoffklasse (PF_UL_Isolierstoffklasse) | class 155 |
| Einschaltdauer (PF_Einschaltdauer) | 100 % |
| Leitermaterial (PF_Leitermaterial) | Kupfer |
| Wirkungsgrad (PF_Wirkungsgrad) | 99,1 % |
Allgemein
| Kurzschlussfestigkeit (PF_Kurzschlussfestigkeit_KS_Festigkeit) | nicht kurzschlussfest |
| Schaltgruppe (PF_Schaltgruppe) | YNa0 |
| Kühlungsart (PF_Kuehlungsart) | AN |
Umgebung
| Umgebungstemperatur (PF_Umgebungstemperatur) | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe (PF_max_Aufstellhoehe_m) | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart (PF_Schutzart) | IP00 |
| Schutzklasse (vorbereitet) (PF_Schutzklasse) | I |
| Verschmutzungsgrad (PF_Verschmutzungsgrad) | 2 |
Anschlussinformationen
| Anschluss Eingang (PF_Anschluss_Eingang) | Schraubklemme |
| Anschluss Ausgang (PF_Anschluss_Ausgang) | Schraubklemme |
| Anschluss PE (PF_Anschluss_PE) | Bolzenanschluss |

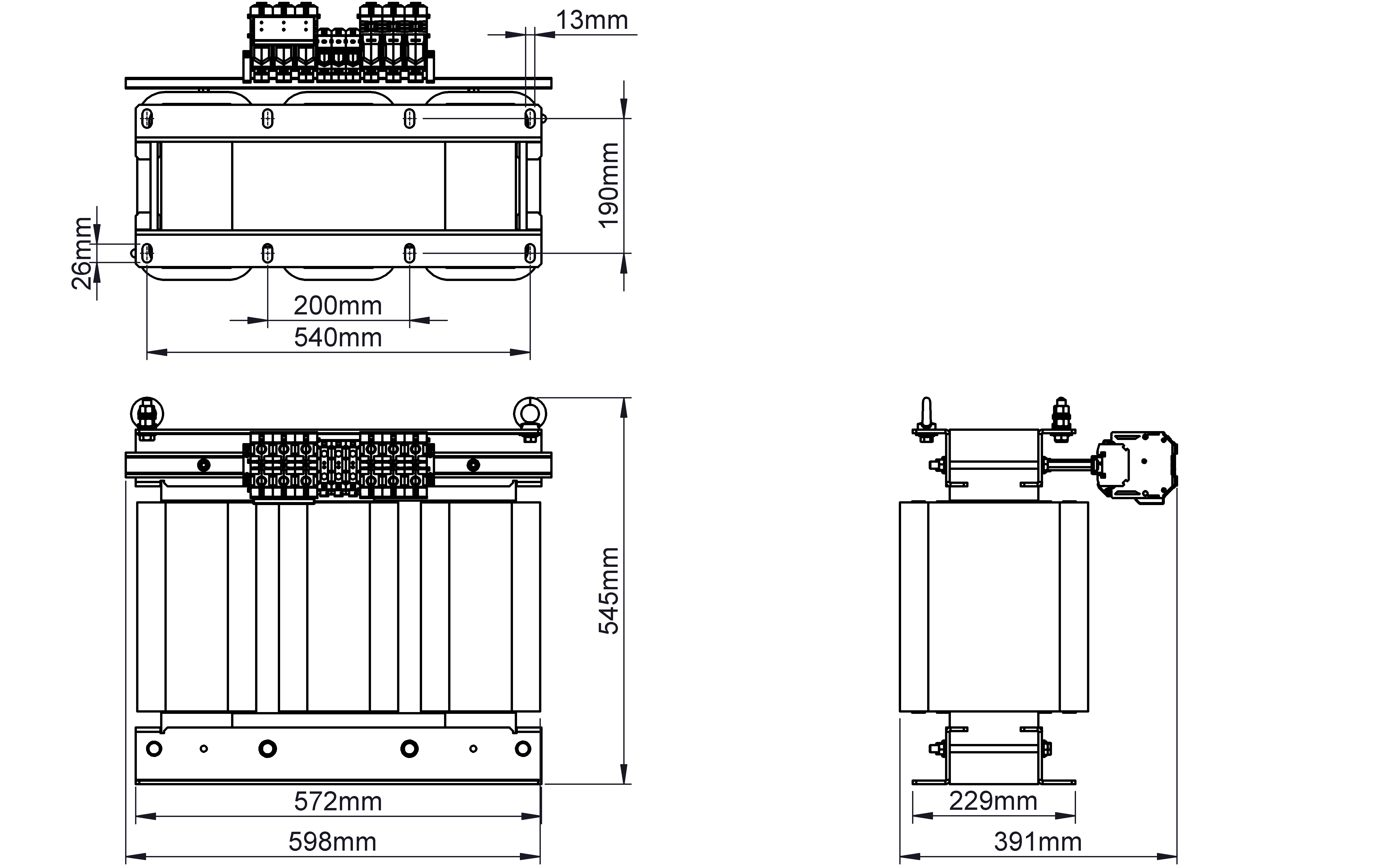

Maße und Gewichte
| Breite (PF_Breite_mm) | 590 mm / 23,23 in |
| Höhe (PF_Hoehe_mm) | 560 mm / 22,05 in |
| Tiefe (PF_Tiefe_mm) | 400 mm / 15,75 in |
| Gewicht (PF_Gewicht_kg) | 334 kg / 736,343 lbs |
| Niederspannungsrichtlinie | EN 61558-2-13 |
