AT3 10-69-4

Spartransformator AT3

Variante AT3 10-69-4
Bemessungseingangsspannung 3 x 600/690 Vac Bemessungsausgangsspannung 3 x 400 Vac Bemessungsleistung 10.000 VA
Varianten einblenden
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
AT3 2-20/21-4 3 x 200/208 Vac 3 x 400 Vac 2.000 VA
AT3 2-22/23-4 3 x 220/230 Vac 3 x 400 Vac 2.000 VA
AT3 2-24/35-4 3 x 240/346 Vac 3 x 400 Vac 2.000 VA
AT3 2-38/42-4 3 x 380/415 Vac 3 x 400 Vac 2.000 VA
AT3 2-44/46-4 3 x 440/460 Vac 3 x 400 Vac 2.000 VA
AT3 2-48/50-4 3 x 480/500 Vac 3 x 400 Vac 2.000 VA
AT3 2-58/60-4 3 x 575/600 Vac 3 x 400 Vac 2.000 VA
AT3 2-69-4 3 x 600/690 Vac 3 x 400 Vac 2.000 VA
AT3 2-69-23 3 x 690 Vac 3 x 400 Vac 2.000 VA
AT3 3,5-20/21-4 3 x 200/208 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-22/23-4 3 x 220/230 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-24/35-4 3 x 240/346 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-38/42-4 3 x 380/415 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-44/46-4 3 x 440/460 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-48/50-4 3 x 480/500 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-58/60-4 3 x 575/600 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-69-4 3 x 600/690 Vac 3 x 400 Vac 3.500 VA
AT3 10-20/21-4 3 x 200/208 Vac 3 x 400 Vac 10.000 VA
AT3 10-22/23-4 3 x 220/230 Vac 3 x 400 Vac 10.000 VA
AT3 10-24/35-4 3 x 240/346 Vac 3 x 400 Vac 10.000 VA
AT3 10-38/42-4 3 x 380/415 Vac 3 x 400 Vac 10.000 VA
AT3 10-44/46-4 3 x 440/460 Vac 3 x 400 Vac 10.000 VA
AT3 10-48/50-4 3 x 480/500 Vac 3 x 400 Vac 10.000 VA
AT3 10-58/60-4 3 x 575/600 Vac 3 x 400 Vac 10.000 VA
AT3 10-69-4 3 x 600/690 Vac 3 x 400 Vac 10.000 VA
AT3 15-20/21-4 3 x 200/208 Vac 3 x 400 Vac 15.000 VA
AT3 15-22/23-4 3 x 220/230 Vac 3 x 400 Vac 15.000 VA
AT3 15-24/35-4 3 x 240/346 Vac 3 x 400 Vac 15.000 VA
AT3 15-38/42-4 3 x 380/415 Vac 3 x 400 Vac 15.000 VA
AT3 15-44/46-4 3 x 440/460 Vac 3 x 400 Vac 15.000 VA
AT3 15-48/50-4 3 x 480/500 Vac 3 x 400 Vac 15.000 VA
AT3 15-58/60-4 3 x 575/600 Vac 3 x 400 Vac 15.000 VA
AT3 15-69-4 3 x 600/690 Vac 3 x 400 Vac 15.000 VA
AT3 25-20/21-4 3 x 200/208 Vac 3 x 400 Vac 25.000 VA
AT3 25-22/23-4 3 x 220/230 Vac 3 x 400 Vac 25.000 VA
AT3 25-24/35-4 3 x 240/346 Vac 3 x 400 Vac 25.000 VA
AT3 25-38/42-4 3 x 380/415 Vac 3 x 400 Vac 25.000 VA
AT3 25-44/46-4 3 x 440/460 Vac 3 x 400 Vac 25.000 VA
AT3 25-48/50-4 3 x 480/500 Vac 3 x 400 Vac 25.000 VA
AT3 25-58/60-4 3 x 575/600 Vac 3 x 400 Vac 25.000 VA
AT3 25-69-4 3 x 600/690 Vac 3 x 400 Vac 25.000 VA
AT3 45-20/21-4 3 x 200/208 Vac 3 x 400 Vac 45.000 VA
AT3 45-22/23-4 3 x 220/230 Vac 3 x 400 Vac 45.000 VA
AT3 45-24/35-4 3 x 240/346 Vac 3 x 400 Vac 45.000 VA
AT3 45-38/42-4 3 x 380/415 Vac 3 x 400 Vac 45.000 VA
AT3 45-44/46-4 3 x 440/460 Vac 3 x 400 Vac 45.000 VA
AT3 45-48/50-4 3 x 480/500 Vac 3 x 400 Vac 45.000 VA
AT3 45-58/60-4 3 x 575/600 Vac 3 x 400 Vac 45.000 VA
AT3 45-69-4 3 x 600/690 Vac 3 x 400 Vac 45.000 VA
AT3 70-20/21-4 3 x 200/208 Vac 3 x 400 Vac 70.000 VA
AT3 70-22/23-4 3 x 220/230 Vac 3 x 400 Vac 70.000 VA
AT3 70-24/35-4 3 x 240/346 Vac 3 x 400 Vac 70.000 VA
AT3 70-38/42-4 3 x 380/415 Vac 3 x 400 Vac 70.000 VA
AT3 70-44/46-4 3 x 440/460 Vac 3 x 400 Vac 70.000 VA
AT3 70-48/50-4 3 x 480/500 Vac 3 x 400 Vac 70.000 VA
AT3 70-58/60-4 3 x 575/600 Vac 3 x 400 Vac 70.000 VA
AT3 70-69-4 3 x 690 Vac 3 x 400 Vac 70.000 VA
AT3 110-20/21-4 3 x 200/208 Vac 3 x 400 Vac 110.000 VA
AT3 110-22/23-4 3 x 220/230 Vac 3 x 400 Vac 110.000 VA
AT3 110-24/35-4 3 x 240/346 Vac 3 x 400 Vac 110.000 VA
AT3 110-38/42-4 3 x 380/415 Vac 3 x 400 Vac 110.000 VA
AT3 110-44/46-4 3 x 440/460 Vac 3 x 400 Vac 110.000 VA
AT3 110-48/50-4 3 x 480/500 Vac 3 x 400 Vac 110.000 VA
AT3 110-58/60-4 3 x 575/600 Vac 3 x 400 Vac 110.000 VA
AT3 110-69-4 3 x 690 Vac 3 x 400 Vac 110.000 VA
AT3 160-20/21-4 3 x 200/208 Vac 3 x 400 Vac 160.000 VA
AT3 160-22/23-4 3 x 220/230 Vac 3 x 400 Vac 160.000 VA
AT3 160-24/35-4 3 x 240/346 Vac 3 x 400 Vac 160.000 VA
AT3 160-38/42-4 3 x 380/415 Vac 3 x 400 Vac 160.000 VA
AT3 160-44/46-4 3 x 440/460 Vac 3 x 400 Vac 160.000 VA
AT3 160-48/50-4 3 x 480/500 Vac 3 x 400 Vac 160.000 VA
AT3 160-58/60-4 3 x 575/600 Vac 3 x 400 Vac 160.000 VA
AT3 160-69-4 3 x 690 Vac 3 x 400 Vac 160.000 VA
AT3 250-20/21-4 3 x 200/208 Vac 3 x 400 Vac 250.000 VA
AT3 250-22/23-4 3 x 220/230 Vac 3 x 400 Vac 250.000 VA
AT3 250-24/35-4 3 x 240/346 Vac 3 x 400 Vac 250.000 VA
AT3 250-38/42-4 3 x 380/415 Vac 3 x 400 Vac 250.000 VA
AT3 250-44/46-4 3 x 440/460 Vac 3 x 400 Vac 250.000 VA
AT3 250-48/50-4 3 x 480/500 Vac 3 x 400 Vac 250.000 VA
AT3 250-58/60-4 3 x 575/600 Vac 3 x 400 Vac 250.000 VA
AT3 250-69-4 3 x 690 Vac 3 x 400 Vac 250.000 VA
Abbildung von BLOCK Artikel: AT3 10-69-4
Produktdatenblatt herunterladen
Zulassungen / Herstellererklärungen EAC Zulassung CAD/CAE-Daten 3D-CAD-Model (STEP) ePlan Makro

Technische Daten für AT3 10-69-4

Eingangsdaten
Bemessungseingangsspannung 3 x 600/690 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 3 x 400 Vac
Bemessungsleistung 10.000 VA
Schaltgruppe YNaO
Wirkungsgrad 95,0 %
Zulassungen
Approbationen cURus
Umwelt
Umgebungstemperatur max. 40 °C
Sicherheit und Schutz
Bauart offen
Isolierstoffklasse F
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest
Prüfspannung 4.000 Vac, 50 Hz
Anschluss und Montage
Anschlüsse Schraubklemme
Befestigung Fußwinkel
Befestigungsschrauben M8
Anschlüsse Eingang Schraubklemme, 4 mm²
Anschlüsse Ausgang Schraubklemme, 4 mm²
Anschlüsse PE Schraubklemme, 4 mm²

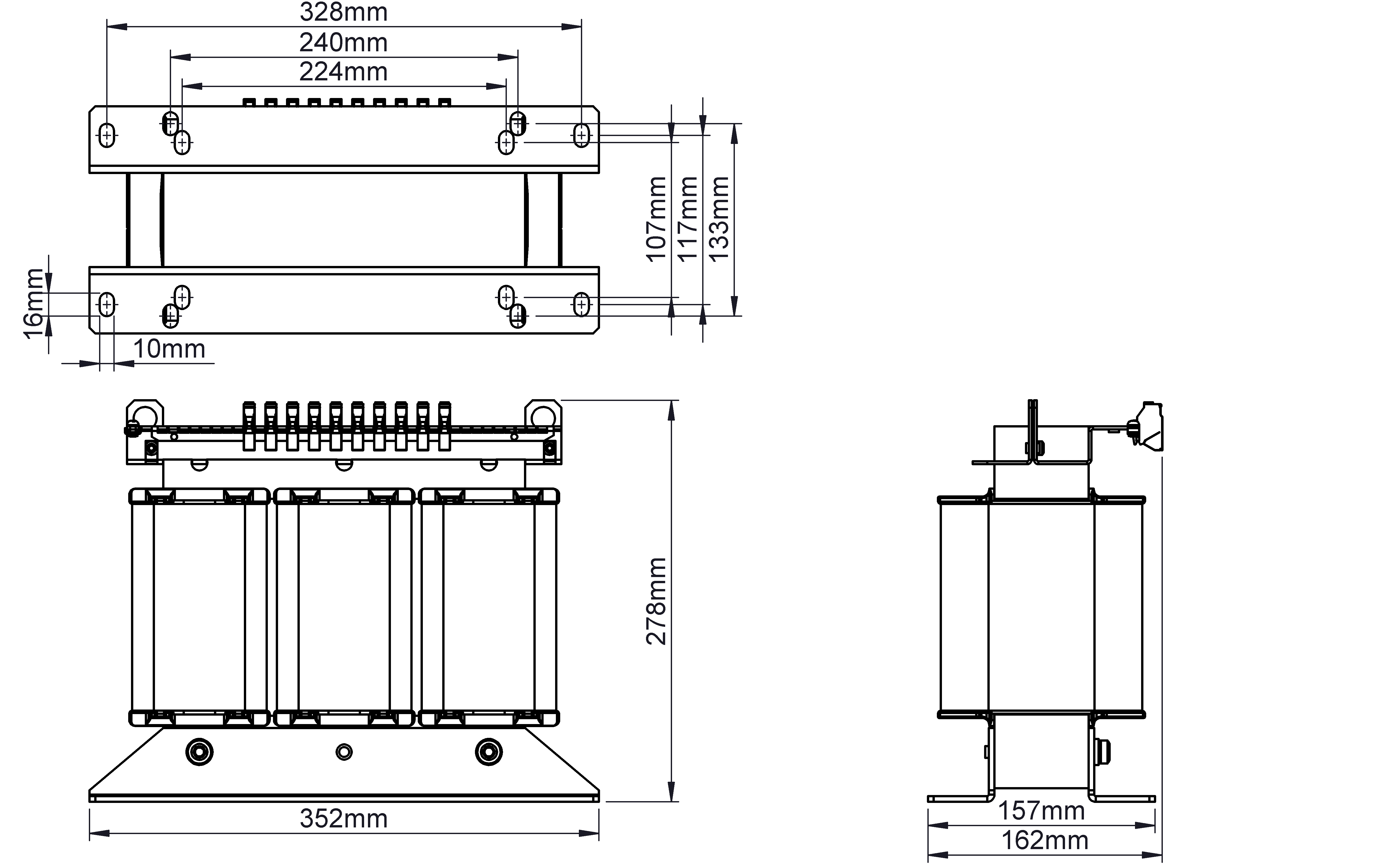

Maße und Gewichte
Breite 350 mm
Höhe 280 mm
Tiefe 162 mm
Kerntyp 3 UI 150/65
Gewicht 38,0 kg

Infos zur AT3-Baureihe

Allgemeine Daten
  • Bemessungseingangsspannung 3 x 200/208 - 3 x 690 Vac
  • Bemessungsausgangsspannung 3 x 400 Vac
  • Isolierstoffklasse F
  • Umgebungstemperatur max. 40 °C
  • Wirkungsgrad bis zu 98 %
  • Schutzart IP 00
  • Angepasste Gehäuse für höhere Schutzarten optional
  • Bemessungsleistung 2.000 - 250.000 VA
Vorteile
  • Verbreiterter Fußwinkel für einfache Montage von oben
  • Integrierte Kranösen
  • Multifunktionale Fußwinkel mit insgesamt 12 Langlöchern
  • Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3
  • Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
  • Patentierte Montagetechnik zur Verringerung von Wärmeverlusten
  • Sehr hoher Wirkungsgrad
  • Rückwertsbetrieb möglich
