AIM 3,2/1,6

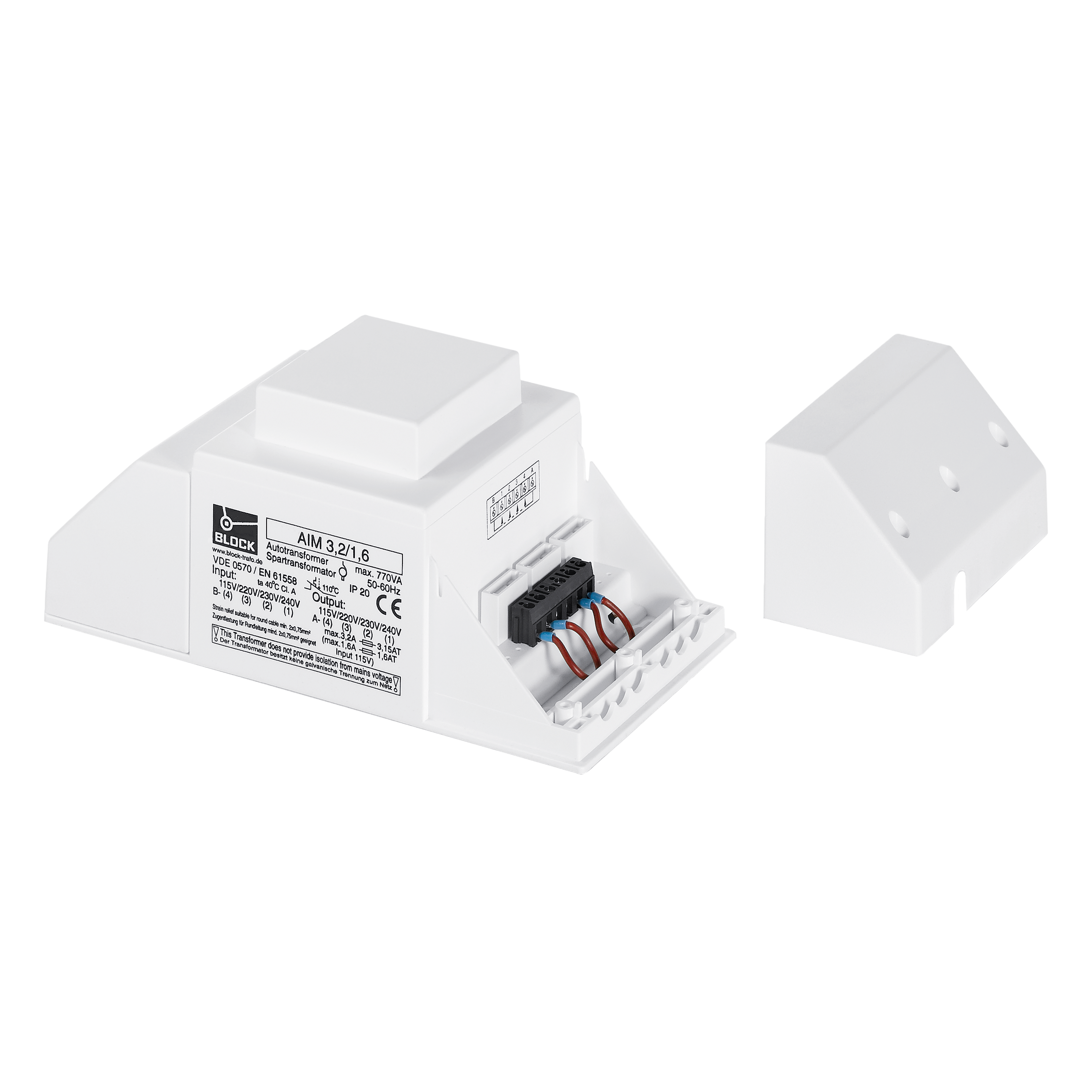

Spartransformator AIM
Variante AIM 3,2/1,6
Bemessungseingangsspannung
115 Vac/ 220 Vac/ 230 Vac/ 240 Vac
Bemessungsausgangsspannung
115 Vac/ 220 Vac/ 230 Vac/ 240 Vac
Bemessungsausgangsstrom
1,60 A (PRI 115/ SEC 220-240); 3,20 A (PRI 220-240/SEC 115-240)
| Variante | Bemessungseingangsspannung | Bemessungsausgangsspannung | Bemessungsausgangsstrom | |
|---|---|---|---|---|
| AIM 1,6/0,8 | 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac | 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac | 0,80 A (PRI 115/ SEC 220-240); 1,60 A (PRI 220-240/ SEC 115-240) | |
| AIM 3,2/1,6 | 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac | 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac | 1,60 A (PRI 115/ SEC 220-240); 3,20 A (PRI 220-240/SEC 115-240) | |
| AIM 5,0/2,5 | 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac | 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac | 2,50 A (PRI 115/ SEC 220-240); 5,00 A (PRI 220-240/SEC 115-240) | |
| AIM 10/5 | 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac | 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac | 5,00 A (PRI 115/ SEC 220-240); 10,00 A (PRI 220-240/SEC 115-240) | |
| AIM 16/8 | 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac | 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac | 8,00 A (PRI 115/ SEC 220-240); 16,00 A (PRI 220-240/SEC 115-240) |
DOWNLOADS
Technische Dokumentationen
Bedienungsanleitung
Zulassungen / Herstellererklärungen
EAC Zulassung
Technische Daten für AIM 3,2/1,6
| Eingangsdaten | |
|---|---|
| Bemessungseingangsspannung | 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac |
| Bemessungsfrequenz | 50 - 60 Hz |
| Ausgangsdaten | |
|---|---|
| Bemessungsausgangsspannung | 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac |
| Bemessungsausgangsstrom | 1,60 A (PRI 115/ SEC 220-240); 3,20 A (PRI 220-240/SEC 115-240) |
| Leerlaufverluste (typ.) | 6,70 W |
| Umwelt | |
|---|---|
| Umgebungstemperatur max. | 40 °C |
| Sicherheit und Schutz | |
|---|---|
| Bauart | gekapselt, vergossen im Isolierstoffgehäuse |
| Isolierstoffklasse | A |
| Schutzart | IP 20 |
| Schutzklasse | Einsetzbar in Schutzklasse I und II. Bei Anschluss von Schutzklasse I Geräten ist im Ausgang dessen Schutzleiter mit dem Schutzleiter der Zuleitung zu verbinden. |
| Kurzschlussfestigkeit | bedingt kurzschlussfest |
| Anschluss und Montage | |
|---|---|
| Anschlüsse | Schraubklemme |
| Befestigung | Lochdurchbrüche in den Klemmenanschlusskästen |
| Maße und Gewichte | |
|---|---|

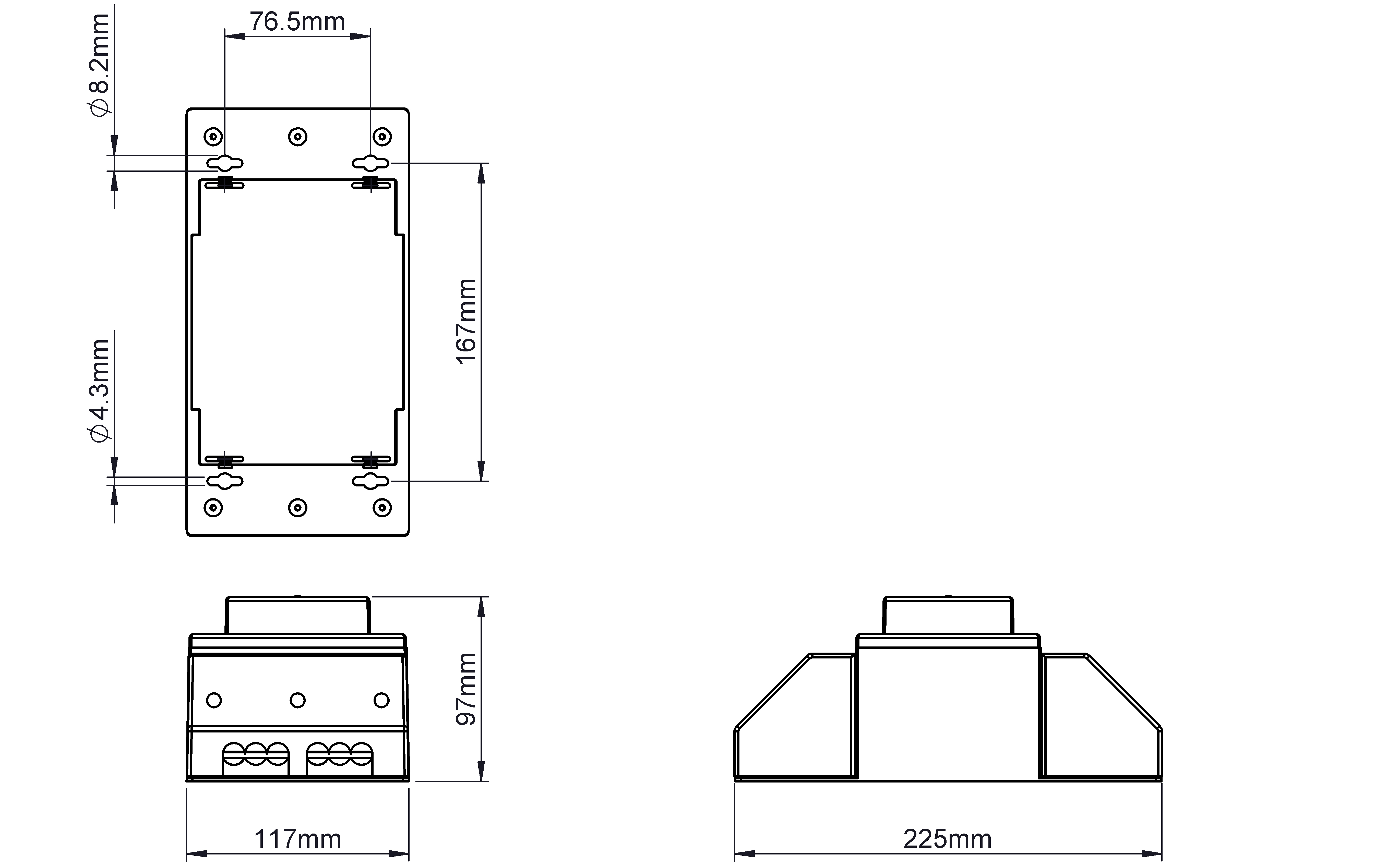

| Breite | 117 mm |
| Höhe | 97 mm |
| Tiefe | 223 mm |
| Gewicht | 3,6 kg |
Infos zur AIM-Baureihe
Allgemeine Daten
- Isolierstoffklasse A bzw. B
- Bemessungsausgangsstrom 0,8 - 16 A
- Umgebungstemperatur max. 40 °C
- Schutzart IP 20
- Bemessungsausgangsspannung 115/220/230/240 Vac
- Bemessungseingangsspannung 115/220/230/240 Vac
Vorteile
- Schraubanschlussklemmen unter Abdeckung mit Zugentlastung
- Sehr guter Feuchtigkeitsschutz und geringe Geräuschentwicklung durch Gießharzvollverguss XtraDenseFill (AIM 1,6/0,8 - AIM 5,0/2,5)
- Sehr hoher Wirkungsgrad
- Integrierter Kurzschluss- und Überlastschutz
- Geringes Gewicht und kleine Bauform (gegenüber Trenntransformatoren)
