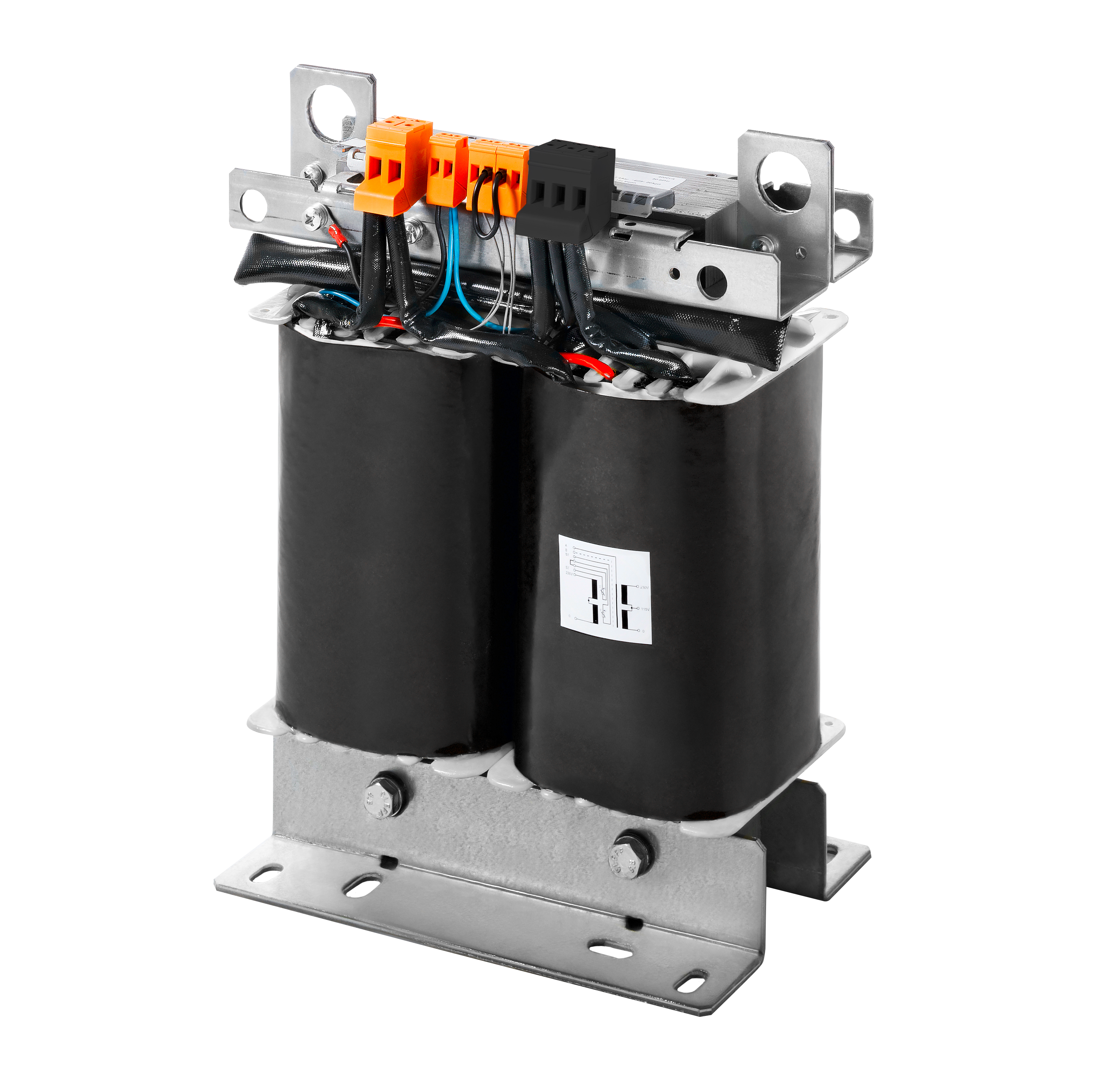

TTMS 5000/230
用于供给医疗站的隔离变压器 TTMS
变体 TTMS 5000/230
测量输入电压
230 Vac
测量输出电压
115/230 Vac
测量功率
5.000 VA
| 变体 | 测量输入电压 | 测量输出电压 | 测量功率 | |
|---|---|---|---|---|
| TTMS 3150/230 | 230 Vac | 115/230 Vac | 3.150 VA | |
| TTMS 4000/230 | 230 Vac | 115/230 Vac | 4.000 VA | |
| TTMS 5000/230 | 230 Vac | 115/230 Vac | 5.000 VA | |
| TTMS 6300/230 | 230 Vac | 115/230 Vac | 6.300 VA | |
| TTMS 8000/230 | 230 Vac | 115/230 Vac | 8.000 VA |
的技术参数 TTMS 5000/230
| 输入 | |
|---|---|
| 测量输入电压 | 230 Vac |
| 接通电流 | ≤12 x I 测量 |
| 测量频率 | 50 - 60 Hz |
| 输出 | |
|---|---|
| 测量输出电压 | 115/230 Vac |
| 测量功率 | 5.000 VA |
| 短路电压 | ≤3 % |
| 空载电流 | ≤3 % |
| 有效度 | 97.0 % |
| 环保 | |
|---|---|
| 环境温度 最大 | 40 °C |
| 安全性 和 防护等级 | |
|---|---|
| 类型 | 开放式 |
| 绝缘材料级 | B |
| 防护等级 | IP 00 |
| 防护等级（预备） | II |
| 防短路 | 非防短路 |
| 检测电压 | 3,75 kVac |
| 接口 和 安装 | |
|---|---|
| 固定螺栓 | M8 |
| 接口 | 螺栓端子 10 mm², 螺栓端子 4 mm² |
| 固定方式 | 支撑角铁 |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 310 mm |
| 高度 | 395 mm |
| 深度 | 200 mm |
| 重量 | 60.00 kg |
系列信息
一般数据
- 测量功率 3.150 - 8.000 VA
- 测量输入电压 230 Vac
- 测量输出电压 115 和 230 Vac
- 绝缘材料级 B
- 环境温度 最大 40 °C
- 有效度至 97 %
- 防护等级 IP 00
- 可选适用于高防护等级的匹配机体
优点
- 每个线圈中内置的正温度系数半导体元件用于设置外部监控单元防止过载
- 较高有效度
- 用带 8 个长孔的坚固金属支撑角铁实施便捷固定
- 安全的电流隔离
- 极小的空载电流
- 短路电压小
- 减小冲击电流
- 接线端子触摸保护 ，符合 UVV BGV A3 要求
- 良好的防潮保护和通过BLOCK IMPEX真空浸渍确保产生较小的噪声确保较小的噪声
