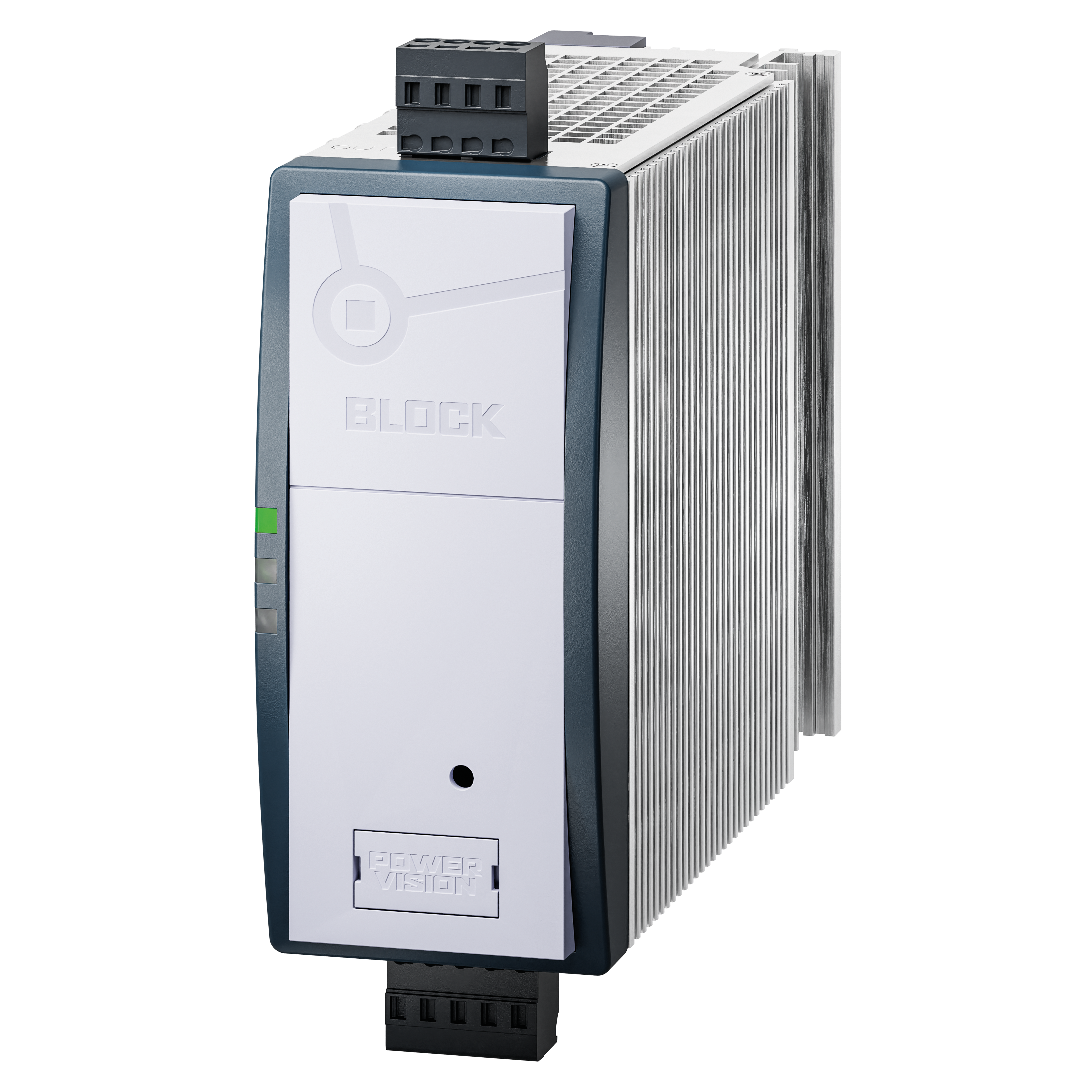

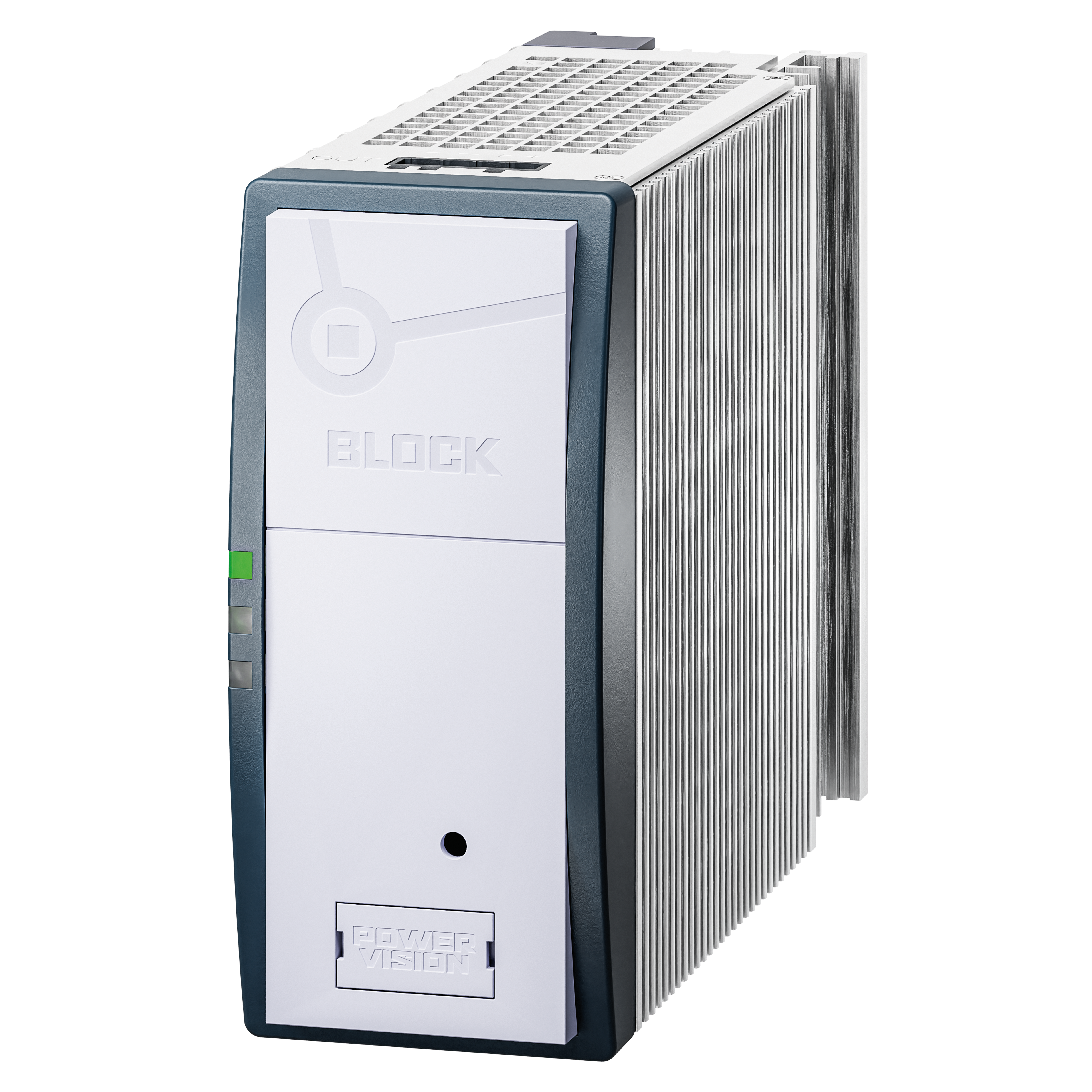

PVUC 24/24-10
电容阻尼模块 PVUC
输入额定电压
24 Vdc
输出额定电流
10.00 A
| 变体 | 输入额定电压 | 输出额定电流 | |
|---|---|---|---|
| PVUC 24/24-10 | 24 Vdc | 10.00 A | |
| PVUC 24/24-20 | 24 Vdc | 20.00 A |
的技术参数 PVUC 24/24-10
| 输入 | |
|---|---|
| 输入额定电压 | 24 Vdc |
| 输入电压范围 | 20 - 30 Vdc |
| 电流消耗（空载/充电过程/最大） | 60 mA / 1 A / 11 A |
| 适用阻尼模式的接通阈值 | 20 - 24 Vdc |
| 输出 | |
|---|---|
| 输出电压 普通操作模式 | 典型 Uin - 0,5 Vdc (10 A) |
| 输出额定电压 | 24 Vdc |
| 输出电压 缓冲操作模式 | 20 - 24 Vdc (可设置) |
| 电源恢复强度 最大 | 35 Vdc |
| 输出额定电流 | 10.00 A |
| 缓冲时间 | 0,4 s (10 A) / 6,3 s (1 A) |
| 充电时间 | 典型 5 分钟 |
| 内部保险 | 否 |
| 过载表现 | 恒定电流(典型 11 A) |
| 可并联 | 是 |
| 可串接 | 否 |
| 最大损耗功率 空载/额定负载 | 1,5 / 6,5 W |
| 有效度 | 典型 97 % |
| 存储介质 | |
|---|---|
| 存储媒介类型 | 容量，内部 |
| 信号装置 | |
|---|---|
| 运行状态 | LED 绿, LED 红，LED 黄 |
| 零电势继电器触点 | 转换开关 |
| 激活的信号输出 | 否 |
| 显示屏，接口 | 否 |
| 许可 | |
|---|---|
| 许可 | cULus |
| 环保 | |
|---|---|
| 环境温度 | -10 °C 至 +60 °C |
| 仓库温度 | -25 °C 至 +85 °C |
| 安全性 和 防护等级 | |
|---|---|
| 防护等级 | IP 20 |
| 防护等级 | III, 无 PE- 接口 |
| 反极性保护 | 是 |
| 接口 和 安装 | |
|---|---|
| 输入接口，（弹性端子，可插接） | 最大 2.5 mm² |
| 输出接口，（弹性端子，可插接） | 最大 2.5 mm² |
| 信号装置接口，（弹性端子，可插接） | 最大 2,5 mm² |
| 安装位置 | 垂直 |
| 固定方式 | DIN 支撑轨 TS35 |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 57 mm |
| 高度 | 127 mm |
| 深度 | 179.6 mm |
| 重量 | 1 kg |
| 设备 | |
|---|---|
| TS35-固定装置用于侧面安装 | PV-TS35M (可选) |
| 用于侧面直通式螺纹连接的安装板 | PV-WB2 (可选) |
系列信息
一般数据
- 输出额定电压 24 Vdc
- 防护等级 IP 20
- 环境温度 -10 °C 至 +60 °C
- 输出额定电流 10 - 20 A
- 有效度： 典型 97 %
- 输入额定电压 24 Vdc
优点
- 易操作的弹针连接器系统
- 支撑轨固定装置
- 电子过流保护和短路保护
- 反极性保护
- 可设置的接通阈值
- 3个LED灯-信号装置
- 零电势报告触点
- 已退耦的输出端
- 可并联
