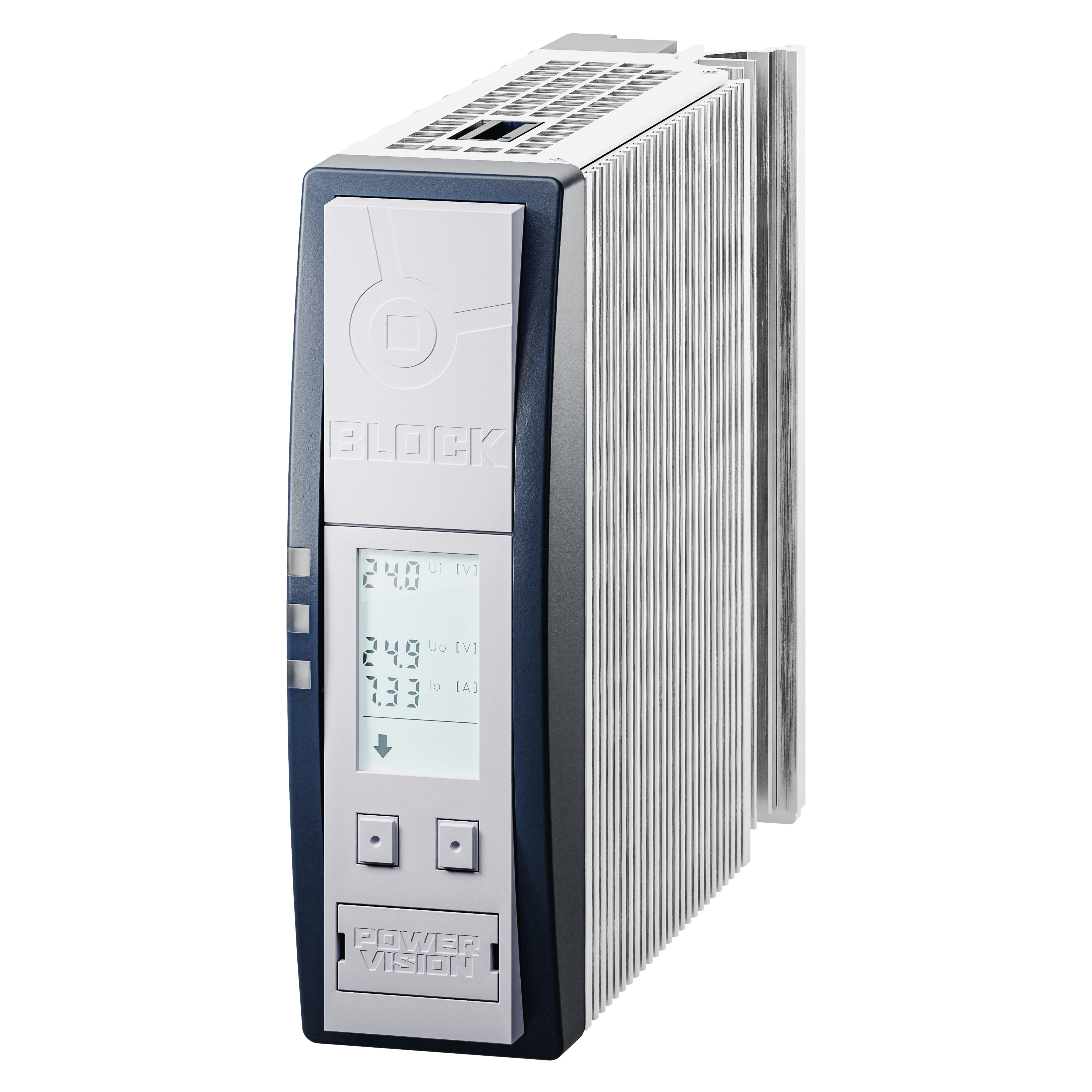

PVUA 24/24-10
充电和控制单元 PVUA
输入额定电压
24 Vdc
输出额定电流
10.00 A
| 变体 | 输入额定电压 | 输出额定电流 | |
|---|---|---|---|
| PVUA 24/24-10 | 24 Vdc | 10.00 A | |
| PVUA 24/24-20 | 24 Vdc | 20.00 A | |
| PVUA 24/24-40 - 不在供应 | 24 Vdc | 40.00 A |
下载
技术文档
Dimensions sheet
操作说明
许可 / 制造商声明
UL 508 Listed USA (E219022)
UL 508 Listed Canada (E219022)
COA UL 60950-1 & CSA 22.2
UL 60950-1 USA (E213214)
UL 60950-1 Canada (E213214)
EU-Declaration of Conformity
CAD/CAE数据
ePLAN Macro
3D-CAD-Model (STEP)
软件
Software UPS_CONTROL (Version 4.1.4)
附加信息
Product Change Notification Material Change
的技术参数 PVUA 24/24-10
| 输入 | |
|---|---|
| 输入额定电压 | 24 Vdc |
| 输入电压范围 | 18 - 29 Vdc |
| 电流消耗（空载/充电过程/最大） | 0,1 / 0,8 / 10,8 A |
| 适用阻尼模式的接通阈值 | 20 - 25,5 Vdc |
| 输出 | |
|---|---|
| 输出电压 普通操作模式 | 典型 Uin - 1 Vdc (10 A) |
| 输出电压 缓冲操作模式 | 典型 电池电压 - 1 Vdc (10 A) |
| 输出额定电压 | 24 Vdc |
| 电源恢复强度 最大 | 35 Vdc |
| 输出额定电流 | 10.00 A |
| 内部保险 | 15 A (延迟), 从外部进入 |
| 过载表现 | 恒定电流带周期性关断 |
| 可并联 | 否 |
| 可串接 | 否 |
| 最大损耗功率 空载/额定负载 | 15 / 20 W |
| 有效度 | 典型 95,4 % |
| 存储介质 | |
|---|---|
| 存储媒介类型 | 电池，外部 |
| 额定充电电压 | 24 Vdc |
| 充电电压范围 | 26 至 29,5 Vdc |
| 充电电压温度追踪 | 自动或手动 |
| 充电电流 | 最大 0,6 A |
| 推荐存储媒介 | 24 Vdc / 1,2 Ah, 3,2 Ah, 7 Ah, 12 Ah |
| 信号装置 | |
|---|---|
| 运行状态 | LED 绿, LED 红，LED 黄 |
| 零电势继电器触点 | 转换开关，可配置 |
| 激活的信号输出 | 3 x 24 Vdc, 2 可配置 |
| 阻尼模式下的远程关断 | 是（常闭触点） |
| 显示屏，接口 | 是, RS 232 |
| 许可 | |
|---|---|
| 许可 | cURus, cULus |
| 环保 | |
|---|---|
| 环境温度 | -10° C 至 +60° C |
| 仓库温度 | -25 °C 至 +85 °C |
| 安全性 和 防护等级 | |
|---|---|
| 防护等级 | IP 20 |
| 防护等级 | III, 无 PE- 接口 |
| 接口 和 安装 | |
|---|---|
| 输入接口，（弹性端子，可插接） | 最大 2.5 mm² |
| 输出接口，（弹性端子，可插接） | 最大 2.5 mm² |
| 信号装置接口，（弹性端子，可插接） | 最大 0,5 mm² |
| 存储媒介接口，（弹性端子，可插接） | 最大 2.5 mm² |
| 安装位置 | 垂直 |
| 固定方式 | DIN 支撑轨 TS35 |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 40 mm |
| 高度 | 127 mm |
| 深度 | 163.5 mm |
| 重量 | 0.80 kg |
| 设备 | |
|---|---|
| 信号装置连接插头 | PV-CON (可选) |
| TS35-固定装置用于侧面安装 | PV-TS35M (可选) |
| 适配线 | PV-KOK2 (可选) |
| 用于侧面直通式螺纹连接的安装板 | PV-WB2 (可选) |
系列信息
一般数据
- 防护等级 IP 20
- 输出额定电流 10 - 20 A
- 有效度： 典型 97 %
- 环境温度 -25 °C 至 +60 °C
- 输出额定电压 24 Vdc
- 输入额定电压 24 Vdc
优点
- 易操作的弹针连接器系统
- 反极性保护
- 电子过流保护和短路保护
- 故障情况下激活的电流限制
- 自动识别已连接的电池模块
- 电池剩余预期较小时可靠的提前警告信号
- 以温度为导向的电池管理最大使用寿命
- 零电势报告触点
- 用于激活的功能监控信号输出
- 电流和电压监控
- 支持工业 PC 供给
- RS-232-接口
- 可视化和数据参数化接口
- 电池深度充电保护
