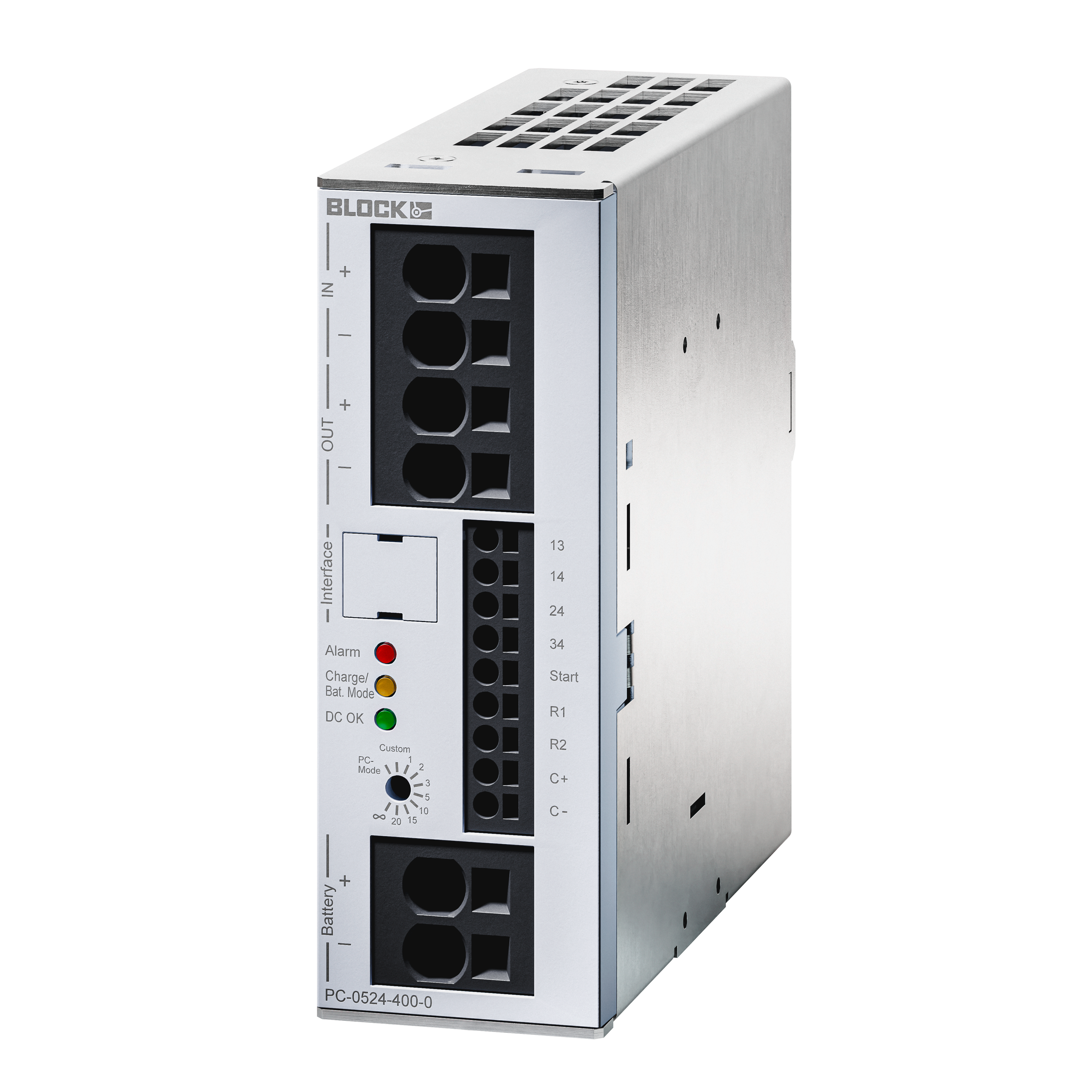

PC-0524-400-0
充电和控制单元 PC-0524-400-0
输入额定电压
24 Vdc
输出额定电流
40 A
| 变体 | 输入额定电压 | 输出额定电流 | |
|---|---|---|---|
| PC-0524-400-0 | 24 Vdc | 40 A |
下载
技术文档
Manual
操作说明
许可 / 制造商声明
COC UL 61010-1 & CSA 22.2
EU-Declaration of Conformity
CAD/CAE数据
3D-CAD-Model (STEP)
软件
Software UPS_CONTROL (Version 4.1.4)
的技术参数 PC-0524-400-0
| 输入 | |
|---|---|
| 输入额定电压 | 24 Vdc |
| 输入电压范围 | 18 – 30 Vdc |
| 电流消耗（空载/充电过程/最大） | 0,1 / 7 / 47 A |
| 输出 | |
|---|---|
| 输出额定电压 | 24 Vdc |
| 输出电压 普通操作模式 | typ. Uin - 0,25 Vdc |
| 输出电压 缓冲操作模式 | 典型 电池电压 - 0,25 Vdc |
| 电源恢复强度 最大 | 35 Vdc |
| 输出额定电流 | 40 A |
| 最大损耗功率 空载/额定负载 | 2 W / 12 W |
| 有效度 | typ. 99 % |
| 输出电流限制 | 100 A / 50 ms, 60 A / 10 s |
| 存储介质 | |
|---|---|
| 存储媒介类型 | 电池，外部 |
| 充电电流 | 最大 5,0 A |
| 推荐存储媒介 | 24 Vdc / 12 Ah |
| 充电终止电压 | 26 – 29,5 Vdc |
| 可并联 | 是的，最大可3块电池增加缓冲时间 |
| 信号装置 | |
|---|---|
| 总线通信 | USB 2.0 |
| 运行状态 | LED 绿, LED 红，LED 黄 |
| 零电势继电器触点 | 最大 30 V 100 mA 电流限制(分到所有 3 个信号输出端) |
| 环保 | |
|---|---|
| 环境温度 | -25 °C...+70 °C |
| 仓库温度 | -25 °C...+85 °C |
| 安装位置 | DIN TS35 标准轨 水平 |
| 安全性 和 防护等级 | |
|---|---|
| 防护等级 | IP 20 |
| 防护等级 | III |
| 接口 和 安装 | |
|---|---|
| 信号装置接口 | Push In, max. 2,5 mm² |
| 输入接口 | Push In, max. 16 mm² |
| 输出接口 | Push In, max. 16 mm² |
| “直插式”存储介质接口插入技术 | max. 16 mm² |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 45 mm |
| 高度 | 127 mm |
| 深度 | 136 mm |
| 重量 | 0.58 kg |
系列信息
一般数据
- 输入额定电压 24 Vdc
- 输出额定电压 24 Vdc
- 防护等级 IP 20
- 环境温度 -25 °C 至 +70 °C
优点
- 通过温控电池管理延长预期寿命
- 3年保修
- 自动检测UPS控制装置上的电池模块
- 在电池预期寿命缩短时，能够及时发出预警信号
- 有关充电状态和电池剩余时间的附加信息
