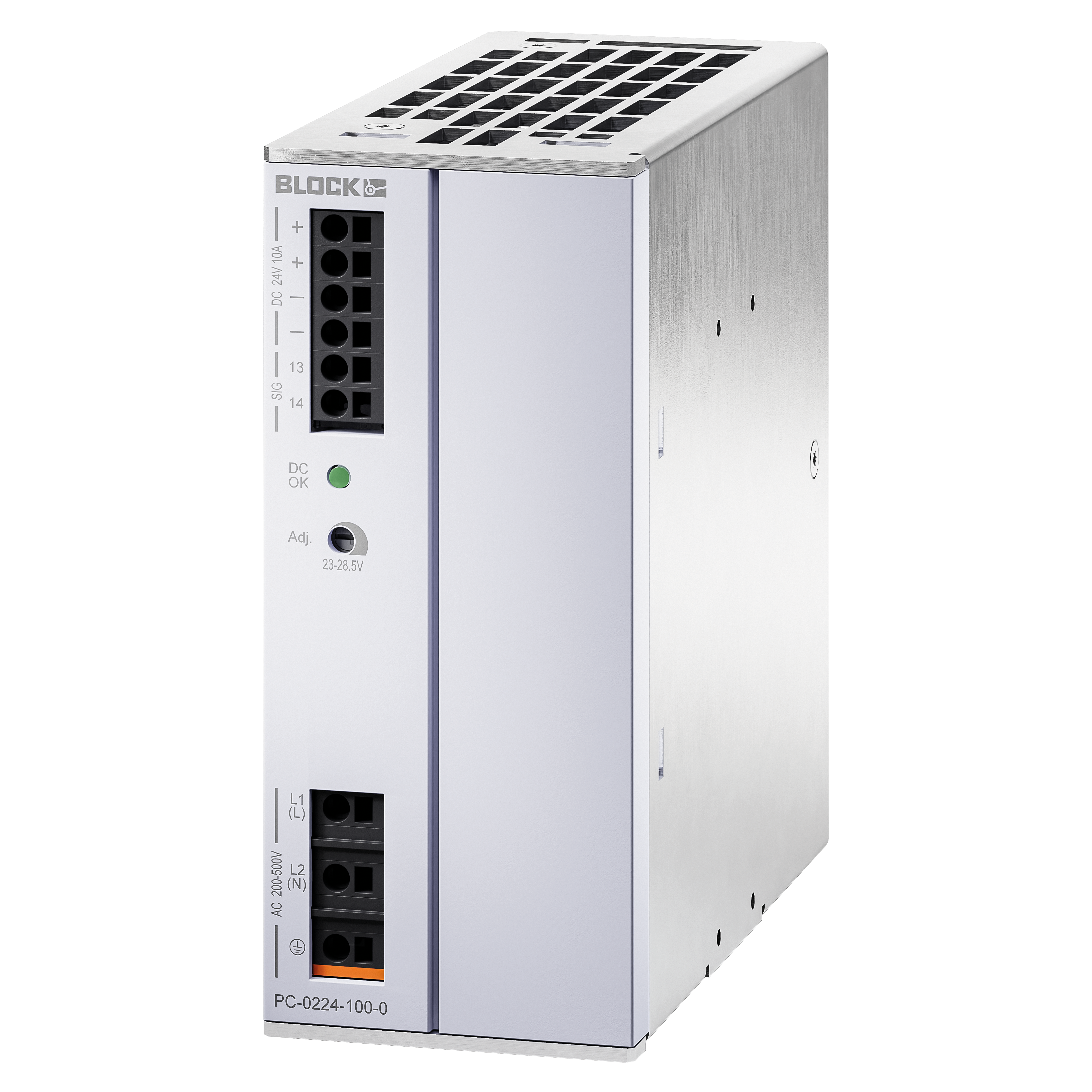

开关模式电源，单相和两相
PC-0224-100-0
特性
优势
› 稳定且可设置的输出电压
› 快速触发线缆保护开关
› DC OK 信号装置
› 可并联
› 推入式连接技术
› 坚固耐用的支撑轨固定装置通过锌压铸获得
› 防止高达4kV的瞬态过电压
› 3年保修
| 产品 | 开关模式电源，单相和两相 |
| 订货号 | PC-0224-100-0 |
输入
| 输入额定电压 | 200 Vac 至 500 Vac |
| 输入电压范围 | 180 Vac 至 550 Vac |
| 输入电压范围 | 254 Vdc 至 780 Vdc |
| 输入额定电流（额定负载）（230Vac） | 1.97 A |
| 输入额定电流（额定负载）（500Vac） | 1.36 A |
| 内部输入保险丝 | 6.3 AT |
| 开关时间（230Vac） | 0.50 s |
| 开关时间（400Vac） | 0.50 s |
| AC额定频率范围 | 44 Hz 至 66 Hz |
| DC额定频率范围 | 0 Hz |
| NTC<的浪涌电流限制 | 30 A |
| 推荐的初级保险丝 | 6A、10A、16A、B/C-Char。 |
| 供电故障桥接（额定负载）（230Vac） | 20.0 ms |
| 供电故障桥接（额定负载）（400Vac） | 78.0 ms |
输出
| 功率 | 240 W |
| 输出额定电压 | 24 Vdc |
| 输出额定电流 | 10 A |
| 输出电压范围 | 23 Vdc 至 28.5 Vdc |
| 输出电流限制（恒流）典型值。 | 11 A |
| (额定负载)剩余纹波度型号 | 22 mVss |
| 功率因数 | 0.54 |
| 最大功率损失 | 27.8 W |
| 最大反馈阻力 | 35 Vdc |
| 空载功耗 (230Vac) | 1.30 W |
| 空载功耗 (400Vac) | 2.00 W |
| 额定负载功耗 (230Vac) | 27.80 W |
| 额定负载功耗 (400Vac) | 20.30 W |
| 效率 | 92.5 % |
| 输出过压保护 | 40.0 Vdc |
| 可以并联连接 | 是 |
| 可以串联连接 | 是 |
信号装置
| 信号输出 | 继电器触点 |
| 状态显示 | 绿色 LED |
环境
| 环境温度 | -25 °C 至 70 °C / -13 °F 至 158 °F |
| 储存温度 | -25 °C 至 85 °C / -13 °F 至 185 °F |
| 不结露的湿度 | 5 % 至 96 % |
| 冷却类型 | 自然对流 |
| 需要的最小距离（侧面） | 0 mm |
| 需要的最小距离（上/下） | 50 mm |
保护与安全
| 根据EN 50178 / 62103的污染等级 | 2 |
| 根据EN 61140的保护级别 | III, 无PE连接 |
尺寸和重量
| 宽度 | 55 mm / 2.17 in |
| 高度 | 127 mm / 5 in |
| 深度 | 137 mm / 5.39 in |
| 重量 | 0.83 kg / 1.83 lbs |
