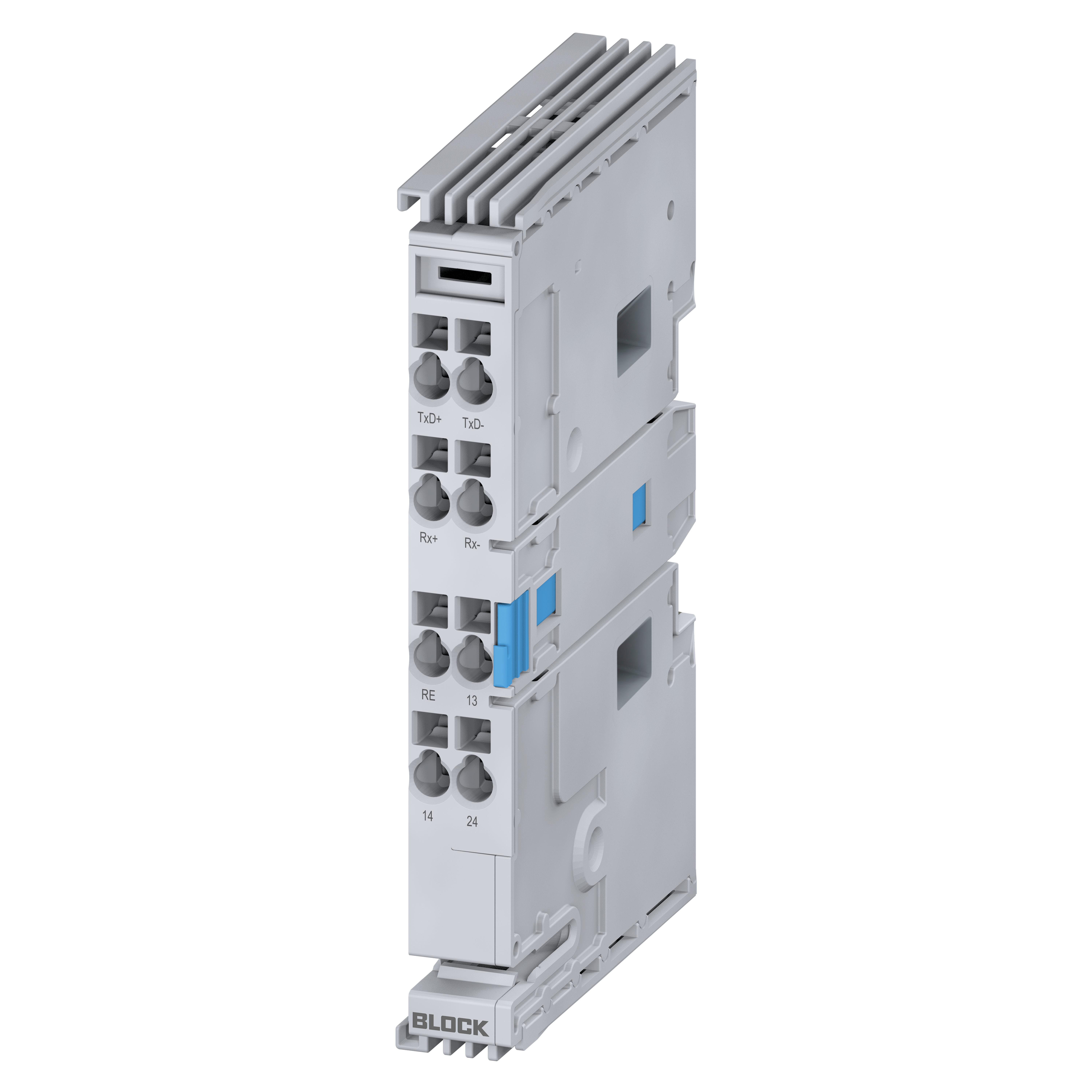

EB-MODBUS-RTU
EasyB设备系列的通信模块
的技术参数 EB-MODBUS-RTU
| 共同使用： | |
|---|---|

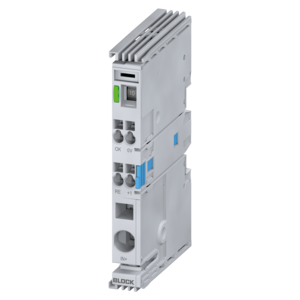

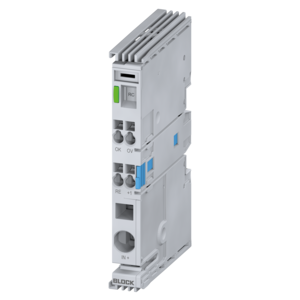

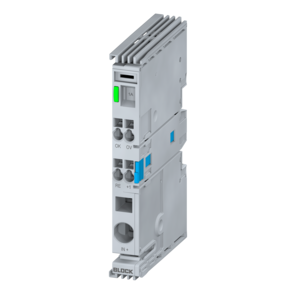

| EB-0824-xxx-x, EB-1824-xxx-x, EB-3824-xxx-x | max. 40 |
| Process data | |
|---|---|
| 数量 | - |
| 内容 | - |
| 信号装置 | |
|---|---|
| 无电位信号输出 | "14" Solid State Relay 58 Vdc/ 40 Vac/ 100 mA |
| 无电位信号输出 | "24" Solid State Relay 58 Vdc/ 40 Vac/ 100 mA |
| 零电势主输入 | "13" Solid State Relay 58 Vdc/ 40 Vac/ 100 mA |
| 信号输入(ON/OFF/Reset) | Reset input Level high = min. 11 Vdc, max. 30 Vdc Level low = min. 0 Vdc, max. 5 Vdc Jitter: +/- 5 %; +/- 5 ms |
| 许可 | |
|---|---|
| 许可 | UL （预备）, DNV GL |
| 环保 | |
|---|---|
| 环境温度 | -25 °C...+70 °C |
| 仓库温度 | -25° C … +85° C |
| 轻载 | - |
| 气候等级 | 3K3 |
| 冷却方法 | 自然循环 |
| 必要最小间隔（侧面） | 0 mm |
| 必要最小间隔（上/下） | 30 mm |
| 相对湿度 | 5...96 % 摄氏度 无冷凝 |
| 安全性 和 防护等级 | |
|---|---|
| 防护等级 | IP 20 |
| 防护等级 | III, 无 PE- 接口 |
| 脏污度 | 2 |
| 接口 和 安装 | |
|---|---|
| 输入接口，（弹性端子） | - |
| 接口端子 （弹性端子） | max. 2,5 mm² |
| 信号装置接口，（弹性端子） | max. 2,5 mm² |
| 安装位置 | DIN TS35 标准轨 水平 |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 12 mm |
| 高度 | 99 mm |
| 深度 | 60 mm |
| 重量 | 0.040 kg |
系列信息
一般数据
- 3 %
- 24 Vdc
- 环境温度 -25 °C … +70 °C
- 防护等级 IP 20
- 输入额定电压 24 Vdc
- 抑制二极管 33 V
-
17,5 V (关断阈值 16,7 V ),
± 0.7 V - 0,4 W / 0,85 W
- 26 mA
- RTU-Modus, 8Bit, No Parity, 1 Stop Bit, 最大总线成员 32
-
读出：-状态（触发、开启、关闭）
-设定/实际电流 m
-输入电压：
-固件版本/序列号
可写：-状态（开启、关闭、重置） - 35 Vdc
- 18 - 30 Vdc
- 4,68 ms
优点
- 与控制模块进行智能通信
- 所有信号电平的自动接通
- 触发电流可调节
- 通道可单独打开
