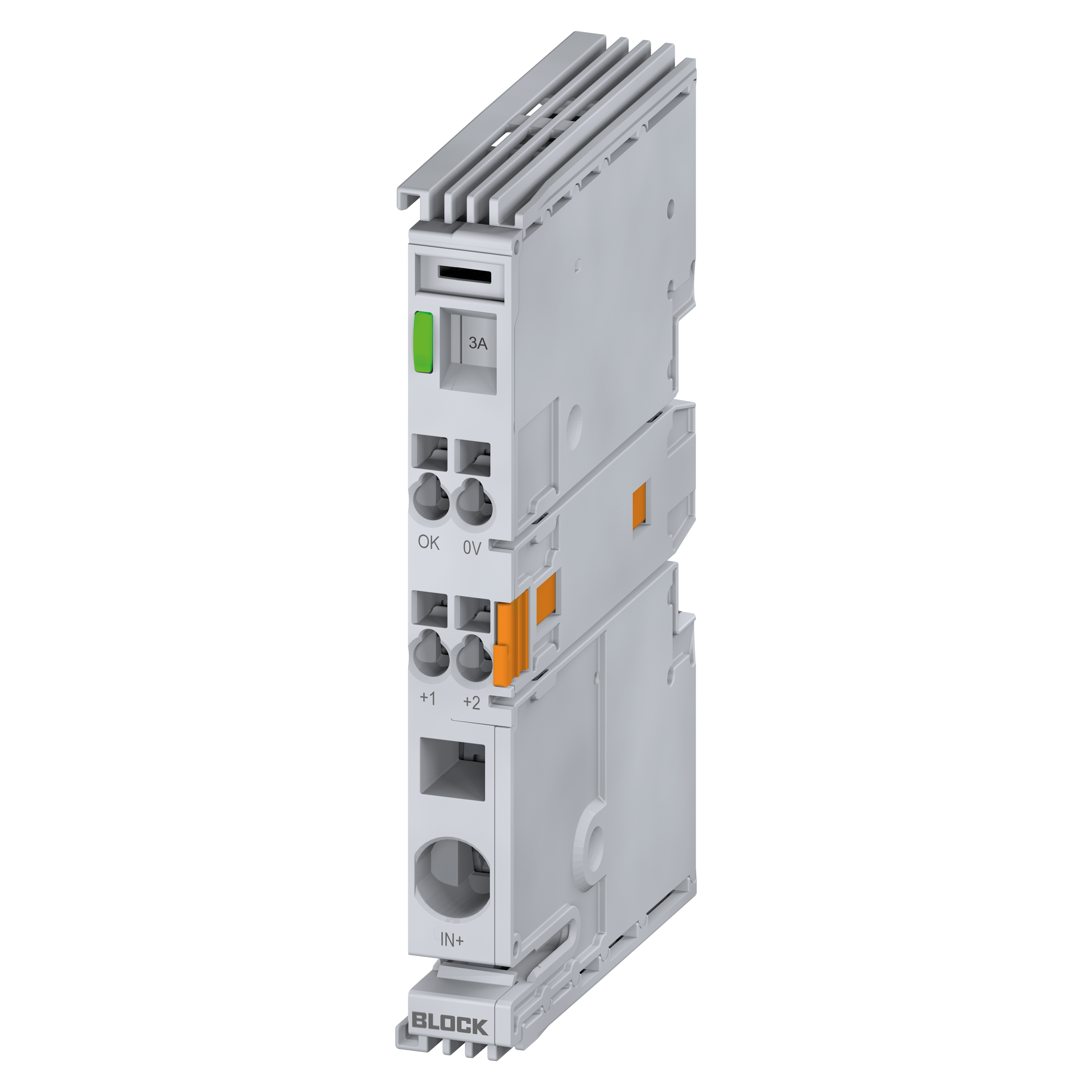

EB-2724-030-0
单通道断路器 EasyB
输入额定电压
24 Vdc
输出额定电流
3 A
| 变体 | 输入额定电压 | 输出额定电流 | ||
|---|---|---|---|---|
| EB-2724-010-0 | 24 Vdc | 1 A | ||
| EB-2724-010-4 | 24 Vdc | 1 A | ||
| EB-2724-020-0 | 24 Vdc | 2 A | ||
| EB-2724-020-4 | 24 Vdc | 2 A | ||
| EB-2724-030-0 | 24 Vdc | 3 A | ||
| EB-2724-030-4 | 24 Vdc | 3 A | ||
| EB-2724-040-0 | 24 Vdc | 4 A | ||
| EB-2724-040-4 | 24 Vdc | 4 A | ||
| EB-2724-060-0 | 24 Vdc | 6 A | ||
| EB-2724-060-4 | 24 Vdc | 6 A | ||
| EB-2724-080-0 | 24 Vdc | 8 A | ||
| EB-2724-080-4 | 24 Vdc | 8 A | ||
| EB-2724-100-0 | 24 Vdc | 10 A | ||
| EB-2724-100-4 | 24 Vdc | 10 A | ||
| EB-0748-100-0 | 48 Vdc | 0,5A, 1A, 2A, 3A, 4A, 5A, 6A, 8A, 10A | ||
| EB-1748-060-0 | 48 Vdc | 6 A | ||
| EB-1748-100-0 | 48 Vdc | 10 A |
下载
技术文档
下载产品数据表
EasyB手册
操作说明
Dimension sheet
许可 / 制造商声明
UL 508 Listed USA (E219022)
UL 508 Listed Canada (E219022)
COC UL 508 & CSA 22.2
UL 2367 USA (E356250)
COA UL 2367 & CSA 22.2
COC UL 2367 & CSA 22.2
EAC许可断路器
Marine DNV GL (TAA000022T)
EU-Declaration of Conformity
CAD/CAE数据
ePlan Macro
3D-CAD-Model (STEP)
附加信息
Brochure EasyB
招股说明书 电子断路器
的技术参数 EB-2724-030-0
| 输入 | |
|---|---|
| 输入额定电压 | 24 Vdc |
| 供给输入电压的最大余波/脉动 | 3 % |
| 输入电压范围 | 18 - 30 Vdc |
| 模块最大持续电流 | 3 A |
| 每个端子极最大持续电流 | 10 A (-), 40 A (+) |
| 接通输出端的必要输入电压 | 17,5 Vdc (关断阈值 16,7 Vdc ), ± 0.7 Vdc |
| 最大损耗功率 | 0,4 W |
| 过压保护 | 抑制二极管 33 Vdc |
| 空载时的静态电流 | 12 mA @ 24 Vdc |
| 空载时的损耗功率 | 0,3 W @ 24 Vdc |
| 最大接通电容量 | 80 mF @ 24 Vdc / 2,5 mm² / 2,5 m |
| 输出 | |
|---|---|
| 输出额定电压 | 24 Vdc |
| 出入和输出端之间的最大电压降 | 33 mV |
| 模块初始化时间 | 27 ms |
| 通道接通延迟 | 0 ms |
| 输出关断后的等待时间（热释放） | 500 ms (短路) ... 5 s (过载) |
| 每通道最大负载电容量 | 50 mF |
| 输出并联 | 未许可 |
| 输出串接 | 未许可 |
| 电源恢复强度 最大 | 35 Vdc |
| 输出额定电流 | 3 A |
| 有效度 | 99.0 % |
| 信号装置 | |
|---|---|
| 总线通信 | 常见的报警信号 |
| 状态显示 | LED（红色，绿色，黄色）绿色： 通道打开 绿色闪烁： 过电流（>90%）红色： 通道关闭 红色闪烁： 通道关闭 热释放 黄色闪烁： 触发和热释放 |
| 信号输出 | 起始状态，防短路 DC 24 V，最大25 mA high = 故障, low = 通道关闭 |
| 许可 | |
|---|---|
| 许可 | cURus, cULus, DNV GL |
| 环保 | |
|---|---|
| 冷却方法 | 自然循环 |
| 环境温度 | -13 °F … +158 °F |
| 仓库温度 | -25 °C … +85 °C |
| 相对湿度 | 5 … 96 %, 摄氏度 无冷凝 |
| 必要最小间隔（侧面） | 0 mm |
| 必要最小间隔（上/下） | 30 mm |
| 安全性 和 防护等级 | |
|---|---|
| 防护等级 | IP 20 |
| 防护等级 | III, 无 PE- 接口 |
| 脏污度 | 2 |
| 接口 和 安装 | |
|---|---|
| 输入接口，（弹性端子） | 最大 16 mm² |
| 输出接口，（弹性端子） | 最大 2,5 mm² (2 x "+") |
| 信号装置接口，（弹性端子） | 最大 2,5 mm² |
| 安装位置 | DIN TS35 标准轨 水平 |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 12 mm |
| 高度 | 99 mm |
| 深度 | 60 mm |
| 重量 | 0.039 kg |
系列信息
一般数据
- 可串联最多40个安全通道
- 防护等级 IP 20
- 热磁性
- 环境温度 -25 °C 至 +70 °C
- 用于显示状态的多彩 LED 和按键
- 有效度 99 %
- 24 Vdc 单通道保护开关系统
优点
- 通过串联的电势增大模块的附加负荷输出端
- 自动信道分配
- 可选配远程低压关断
- 3年保修
