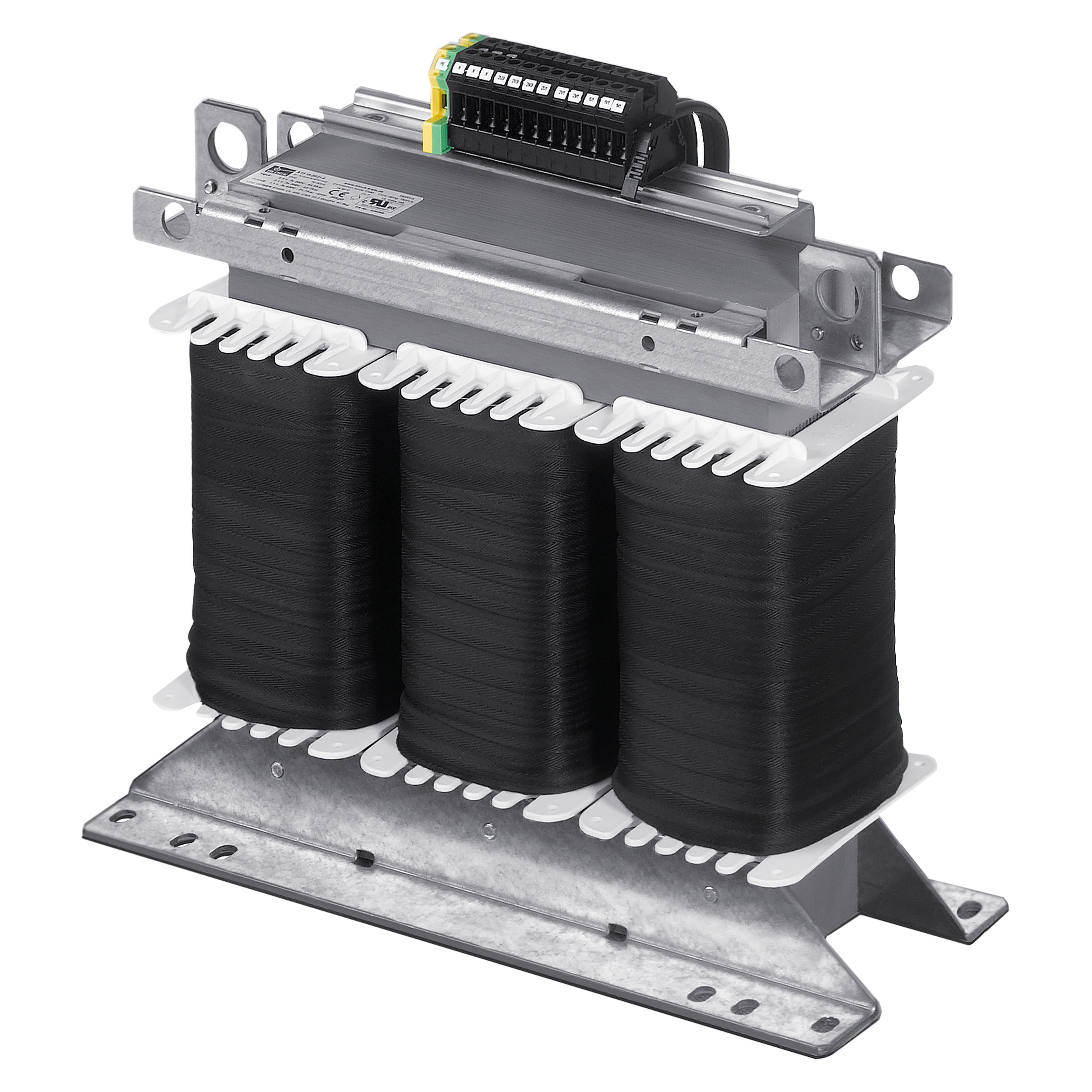

AT3 15-20/21-4

自耦变压器 AT3

变体 AT3 15-20/21-4
测量输入电压 3 x 200/208 Vac 测量输出电压 3 x 400 Vac 测量功率 15.000 VA
变体 测量输入电压 测量输出电压 测量功率
AT3 2-20/21-4 3 x 200/208 Vac 3 x 400 Vac 2.000 VA
AT3 2-22/23-4 3 x 220/230 Vac 3 x 400 Vac 2.000 VA
AT3 2-24/35-4 3 x 240/346 Vac 3 x 400 Vac 2.000 VA
AT3 2-38/42-4 3 x 380/415 Vac 3 x 400 Vac 2.000 VA
AT3 2-44/46-4 3 x 440/460 Vac 3 x 400 Vac 2.000 VA
AT3 2-48/50-4 3 x 480/500 Vac 3 x 400 Vac 2.000 VA
AT3 2-58/60-4 3 x 575/600 Vac 3 x 400 Vac 2.000 VA
AT3 2-69-4 3 x 600/690 Vac 3 x 400 Vac 2.000 VA
AT3 2-69-23 3 x 690 Vac 3 x 400 Vac 2.000 VA
AT3 3,5-20/21-4 3 x 200/208 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-22/23-4 3 x 220/230 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-24/35-4 3 x 240/346 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-38/42-4 3 x 380/415 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-44/46-4 3 x 440/460 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-48/50-4 3 x 480/500 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-58/60-4 3 x 575/600 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-69-4 3 x 600/690 Vac 3 x 400 Vac 3.500 VA
AT3 10-20/21-4 3 x 200/208 Vac 3 x 400 Vac 10.000 VA
AT3 10-22/23-4 3 x 220/230 Vac 3 x 400 Vac 10.000 VA
AT3 10-24/35-4 3 x 240/346 Vac 3 x 400 Vac 10.000 VA
AT3 10-38/42-4 3 x 380/415 Vac 3 x 400 Vac 10.000 VA
AT3 10-44/46-4 3 x 440/460 Vac 3 x 400 Vac 10.000 VA
AT3 10-48/50-4 3 x 480/500 Vac 3 x 400 Vac 10.000 VA
AT3 10-58/60-4 3 x 575/600 Vac 3 x 400 Vac 10.000 VA
AT3 10-69-4 3 x 600/690 Vac 3 x 400 Vac 10.000 VA
AT3 15-20/21-4 3 x 200/208 Vac 3 x 400 Vac 15.000 VA
AT3 15-22/23-4 3 x 220/230 Vac 3 x 400 Vac 15.000 VA
AT3 15-24/35-4 3 x 240/346 Vac 3 x 400 Vac 15.000 VA
AT3 15-38/42-4 3 x 380/415 Vac 3 x 400 Vac 15.000 VA
AT3 15-44/46-4 3 x 440/460 Vac 3 x 400 Vac 15.000 VA
AT3 15-48/50-4 3 x 480/500 Vac 3 x 400 Vac 15.000 VA
AT3 15-58/60-4 3 x 575/600 Vac 3 x 400 Vac 15.000 VA
AT3 15-69-4 3 x 600/690 Vac 3 x 400 Vac 15.000 VA
AT3 25-20/21-4 3 x 200/208 Vac 3 x 400 Vac 25.000 VA
AT3 25-22/23-4 3 x 220/230 Vac 3 x 400 Vac 25.000 VA
AT3 25-24/35-4 3 x 240/346 Vac 3 x 400 Vac 25.000 VA
AT3 25-38/42-4 3 x 380/415 Vac 3 x 400 Vac 25.000 VA
AT3 25-44/46-4 3 x 440/460 Vac 3 x 400 Vac 25.000 VA
AT3 25-48/50-4 3 x 480/500 Vac 3 x 400 Vac 25.000 VA
AT3 25-58/60-4 3 x 575/600 Vac 3 x 400 Vac 25.000 VA
AT3 25-69-4 3 x 600/690 Vac 3 x 400 Vac 25.000 VA
AT3 45-20/21-4 3 x 200/208 Vac 3 x 400 Vac 45.000 VA
AT3 45-22/23-4 3 x 220/230 Vac 3 x 400 Vac 45.000 VA
AT3 45-24/35-4 3 x 240/346 Vac 3 x 400 Vac 45.000 VA
AT3 45-38/42-4 3 x 380/415 Vac 3 x 400 Vac 45.000 VA
AT3 45-44/46-4 3 x 440/460 Vac 3 x 400 Vac 45.000 VA
AT3 45-48/50-4 3 x 480/500 Vac 3 x 400 Vac 45.000 VA
AT3 45-58/60-4 3 x 575/600 Vac 3 x 400 Vac 45.000 VA
AT3 45-69-4 3 x 600/690 Vac 3 x 400 Vac 45.000 VA
AT3 70-20/21-4 3 x 200/208 Vac 3 x 400 Vac 70.000 VA
AT3 70-22/23-4 3 x 220/230 Vac 3 x 400 Vac 70.000 VA
AT3 70-24/35-4 3 x 240/346 Vac 3 x 400 Vac 70.000 VA
AT3 70-38/42-4 3 x 380/415 Vac 3 x 400 Vac 70.000 VA
AT3 70-44/46-4 3 x 440/460 Vac 3 x 400 Vac 70.000 VA
AT3 70-48/50-4 3 x 480/500 Vac 3 x 400 Vac 70.000 VA
AT3 70-58/60-4 3 x 575/600 Vac 3 x 400 Vac 70.000 VA
AT3 70-69-4 3 x 690 Vac 3 x 400 Vac 70.000 VA
AT3 110-20/21-4 3 x 200/208 Vac 3 x 400 Vac 110.000 VA
AT3 110-22/23-4 3 x 220/230 Vac 3 x 400 Vac 110.000 VA
AT3 110-24/35-4 3 x 240/346 Vac 3 x 400 Vac 110.000 VA
AT3 110-38/42-4 3 x 380/415 Vac 3 x 400 Vac 110.000 VA
AT3 110-44/46-4 3 x 440/460 Vac 3 x 400 Vac 110.000 VA
AT3 110-48/50-4 3 x 480/500 Vac 3 x 400 Vac 110.000 VA
AT3 110-58/60-4 3 x 575/600 Vac 3 x 400 Vac 110.000 VA
AT3 110-69-4 3 x 690 Vac 3 x 400 Vac 110.000 VA
AT3 160-20/21-4 3 x 200/208 Vac 3 x 400 Vac 160.000 VA
AT3 160-22/23-4 3 x 220/230 Vac 3 x 400 Vac 160.000 VA
AT3 160-24/35-4 3 x 240/346 Vac 3 x 400 Vac 160.000 VA
AT3 160-38/42-4 3 x 380/415 Vac 3 x 400 Vac 160.000 VA
AT3 160-44/46-4 3 x 440/460 Vac 3 x 400 Vac 160.000 VA
AT3 160-48/50-4 3 x 480/500 Vac 3 x 400 Vac 160.000 VA
AT3 160-58/60-4 3 x 575/600 Vac 3 x 400 Vac 160.000 VA
AT3 160-69-4 3 x 690 Vac 3 x 400 Vac 160.000 VA
AT3 250-20/21-4 3 x 200/208 Vac 3 x 400 Vac 250.000 VA
AT3 250-22/23-4 3 x 220/230 Vac 3 x 400 Vac 250.000 VA
AT3 250-24/35-4 3 x 240/346 Vac 3 x 400 Vac 250.000 VA
AT3 250-38/42-4 3 x 380/415 Vac 3 x 400 Vac 250.000 VA
AT3 250-44/46-4 3 x 440/460 Vac 3 x 400 Vac 250.000 VA
AT3 250-48/50-4 3 x 480/500 Vac 3 x 400 Vac 250.000 VA
AT3 250-58/60-4 3 x 575/600 Vac 3 x 400 Vac 250.000 VA
AT3 250-69-4 3 x 690 Vac 3 x 400 Vac 250.000 VA

的技术参数 AT3 15-20/21-4

输入
测量输入电压 3 x 200/208 Vac
测量频率 50 - 60 Hz
输出
测量输出电压 3 x 400 Vac
测量功率 15.000 VA
矢量组 YNaO
有效度 96.0 %
许可
许可 cURus
环保
环境温度 最大 40 °C
安全性 和 防护等级
类型 开放式
绝缘材料级 F
防护等级 IP 00
防护等级(预备) I
防短路 非防短路
检测电压 4.000 Vac, 50 Hz
接口 和 安装
固定方式 支撑角铁
固定螺栓 M8
接口 螺栓端子
尺寸 和 重量
宽度 412 mm
高度 380 mm
深度 180 mm
芯类型 3 UI 180/78
重量 67.6 kg

系列信息

一般数据
  • 测量输入电压 3 x 200/208 - 3 x 690 Vac
  • 测量输出电压 3 x 400 Vac
  • 绝缘材料级 F
  • 环境温度 最大 40 °C
  • 有效度至 98 %
  • 防护等级 IP 00
  • 可选适用于高防护等级的匹配机体
  • 测量功率 2.000 - 250.000 VA
优点
  • 多种安装尺寸
  • 固定式触摸保护螺栓连接端子符合 UVV BGV A3
  • 良好的防腐蚀和通过真空浸透 确保较小的噪声
  • 已申请专利的安装技术用于减少热损耗
  • 较高的有效度
  • 重量轻且结构小巧(相对隔离变压器)
  • 内置起重机吊环
  • 加宽的支撑角铁适用上方简易安装
