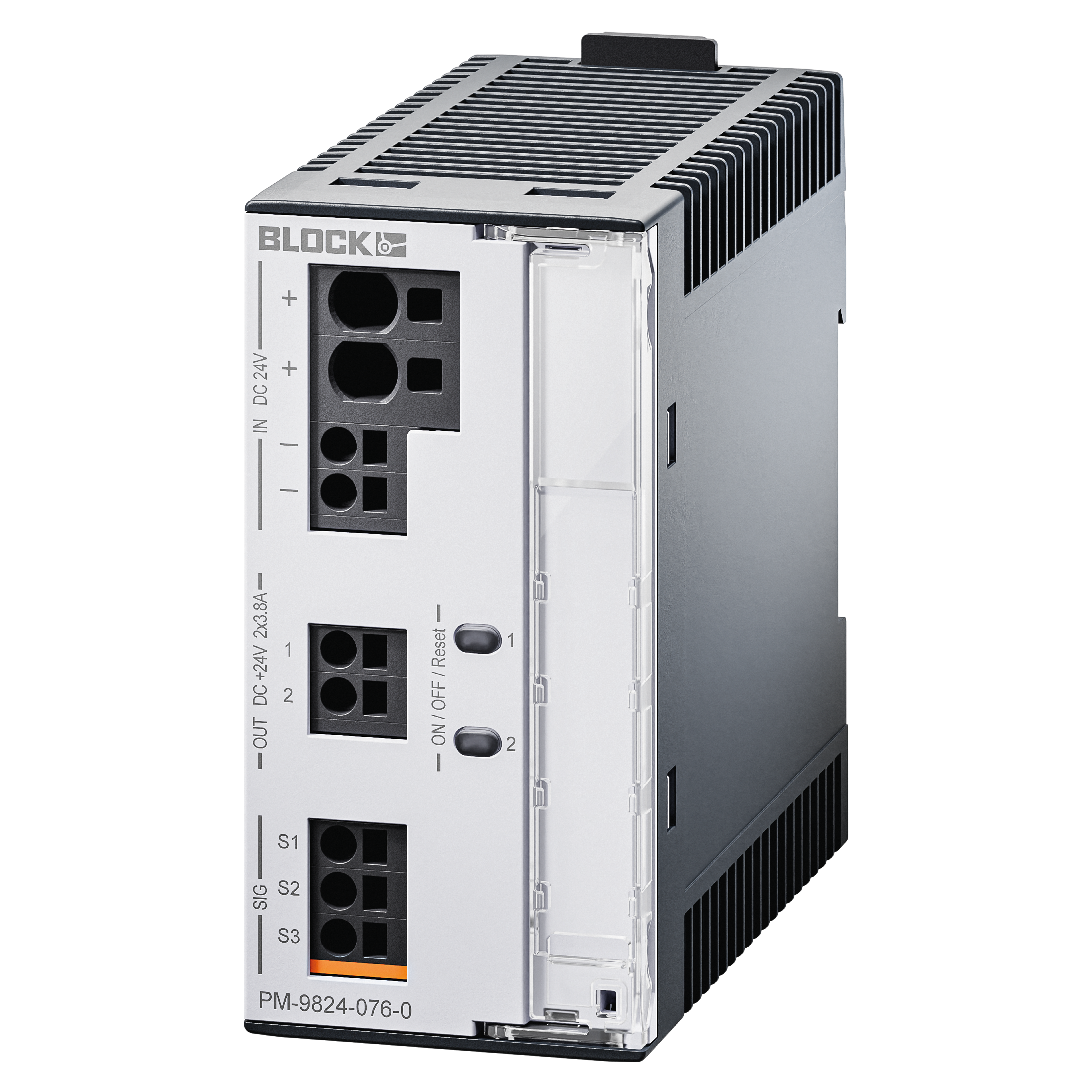

Disjoncteur à 2 voies
PM-9824-076-0 - Types discontinués – pas pour les nouvelles conceptions
Propriétés
Avantages
› Coupure sélective immédiate des circuits défectueux en cas de tension d’alimentation critique
› Commutation des voies séquentielle et dépendante de la charge
› Diagnostics monovoie complets et activation/désactivation à distance de chaque voie de sortie à l’aide de deux fils uniquement
› Erreur de somme
› 3 ans de garantie
| Produit | Disjoncteur à 2 voies |
| Numéro de commande | PM-9824-076-0 |
| Série | BASIC FIX |
Entrée
| Tension Nominale d'Entrée | 24 V CC |
| Plage de Tension d'Entrée | 20 V CC jusqu'à 29 V CC |
| Courant Continu Max. du Module | 7,6 A |
| Courant Continu Max. du Borne d'Alimentation (+) | 40 A |
| Ondulation Résiduelle max de la Tension d'Entrée Alimentante | 3 % |
| Seuil d' Enclechement | 20,00 V |
Sortie
| Tension Nominale de Sortie | 24 V CC |
| Courant Nominal de Sortie | 3,8 A |
| Courant Nominal de Sortie par Canal de Sortie | 3,8 A |
| Plage de Tension de Sortie | 24 V CC |
| Nombre de Canaux de Sortie | 2 |
| Seuil d'Arrêt | 18 V |
| Chute de Tension max. entre Entrée et Sortie | 125 mV |
| Perte de Puissance max. | 1.6 W @ 2 x 3.8 A |
| Temps d'Attente max. après l'Arrêt d'une Sortie après une Surcharge (Relaxation Thermique) | 20 s |
| Courant de Repos à vide @ 24 V | 27 mA |
| Résistance de la Réalimentation max. | 35 V CC |
| Perte de Puissance à vide @ 24 V | 0,65 W |
| Connexion parallèle des sorties | Non autorisé |
| Connexion en série des sorties | Non autorisé |
| Caractéristiques de Déclenchement | Limitation active du courant |
Signalisation
| Sortie de Signal S2 | 24 V CC, max. 25 mA (Requête sur l'état de la voie de sortie) |
| Sortie de Signal S3 | 24 V CC, max. 25 mA Signal de sortie groupé |
| Affichage de Statut | LED vert, jaune, rouge |
Environnement
| Classe Climatique selon EN 60721 | 3K3 |
| Température Ambiante | -25 °C jusqu'à 70 °C / -13 °F jusqu'à 158 °F |
| Température de Stockage | -25 °C jusqu'à 85 °C / -13 °F jusqu'à 185 °F |
| Humidité sans Condensation | 5 % jusqu'à 96 % |
| Type de Refroidissement | convection naturelle |
| Distance Minimale Obligatoire (latéral) | 0 mm |
| Distance Minimale Obligatoire (haut/bas) | 40 mm |
Protection et sécurité
| Degré de Pollution selon EN 50178 / 62103 | 2 |
| Classe de Protection selon EN 61140 | III, sans connexion PE |
| Tension de Sécurité Très Basse (SELV/PELV) | IEC 60364-4-41 (DIN VDE 0100-410) |
Dimensions et poids
| Largeur | 45 mm / 1,77 in |
| Hauteur | 90 mm / 3,54 in |
| Profondeur | 91,5 mm / 3,6 in |
| Profondeur incl. DIN TH35 | 97,5 mm / 3,84 in |
| Poids | 0,15 kg / 0,331 lbs |
| cULus | UL 508 - Listed |
| cURus | UL 2367 - Recognized |
