Alimentation à découpage primaire, monophasée

PCC-0124-100-2

Propriétés

Avantages

 Tension de sortie stabilisée et réglable

 Protection contre les surtensions transitoires du réseau

 Protection contre les chocs et vibrations

Recherche de produits
Produit Alimentation à découpage primaire, monophasée
Numéro de commande PCC-0124-100-2
Entrée
Tension Nominale d'Entrée 100 V CA jusqu'à 240 V CA
Plage de Tension d'Entrée 81 V CA jusqu'à 264 V CA
Plage de Tension d'Entrée 90 V CC jusqu'à 264 V CC
Courant Nominal d'Entrée (Charge Nominale) (100Vac) 2,65 A
Courant Nominal d'Entrée (Charge Nominale) (230Vac) 1,15 A
Temps de Mise en marche (100Vac) 0,70 s
Temps de Mise en marche (230Vac) 0,70 s
Plage de Fréquence Nominale CA 47 Hz jusqu'à 63 Hz
Plage de Fréquence Nominale CC 0 Hz
Limitation du Courant d'Appel NTC < 30 A
Fusible Préliminaire Recommandé 10A, 16A, 20A, B/C-Char.
Pontage de Panne de Réseau (Charge Nominale) (100Vac) 26,0 ms
Pontage de Panne de Réseau (Charge Nominale) (230Vac) 26,0 ms
Sortie
Puissance 240 W
Tension Nominale de Sortie 24 V CC
Courant Nominal de Sortie 10 A
Plage de Tension de Sortie 23 V CC jusqu'à 28,5 V CC
Limitation du Courant de Sortie (Courant Constant) typ. 11,5 A
Ondulation Résiduelle (Charge Nominale) typ. 30 mVss
Power Boost 15A / 5s
Perte de Puissance max. 16,69 W
Résistance de la Réalimentation max. 35 V CC
Perte de Puissance à vide (230Vac) 3,78 W
Perte de Puissance Charge Nominale (230Vac) 16,69 W
Efficacité 93,5 %
Protection contre les Surintensités de la Sortie 40,0 V CC
Connexion parallèle possible mit Redundanzmodul
Connexion en série possible Ja
Signalisation
Affichage de Statut LED vert
Environnement
Température Ambiante -25 °C jusqu'à 70 °C / -13 °F jusqu'à 158 °F
Température de Stockage -40 °C jusqu'à 85 °C / -40 °F jusqu'à 185 °F
Humidité sans Condensation 5 % jusqu'à 96 %
Type de Refroidissement convection naturelle
Distance Minimale Obligatoire (latéral) 0 mm
Distance Minimale Obligatoire (haut/bas) 45 mm
Protection et sécurité
Degré de Pollution selon EN 50178 / 62103 2
Classe de Protection selon EN 61140 I
Dimensions et poids
Largeur 40 mm / 1,57 in
Hauteur 127 mm / 5 in
Profondeur 134 mm / 5,28 in
Poids 0,73 kg / 1,61 lbs

Cela pourrait aussi vous intéresser

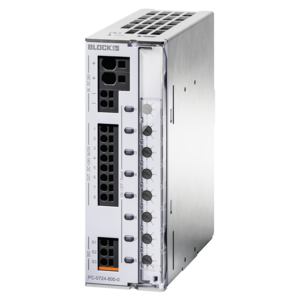

PC-0724-800-0
Disjoncteur électronique à courbe de déclenchement magnéto thermique
Détails du produit

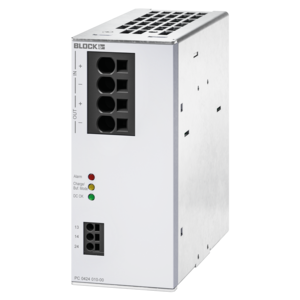

PC-0424-010-00
Alimentation secourue capacitive
Détails du produit
PC-0424-017-0
Alimentation secourue capacitive
Détails du produit

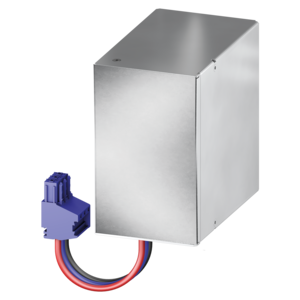

PC-0424-115-0
