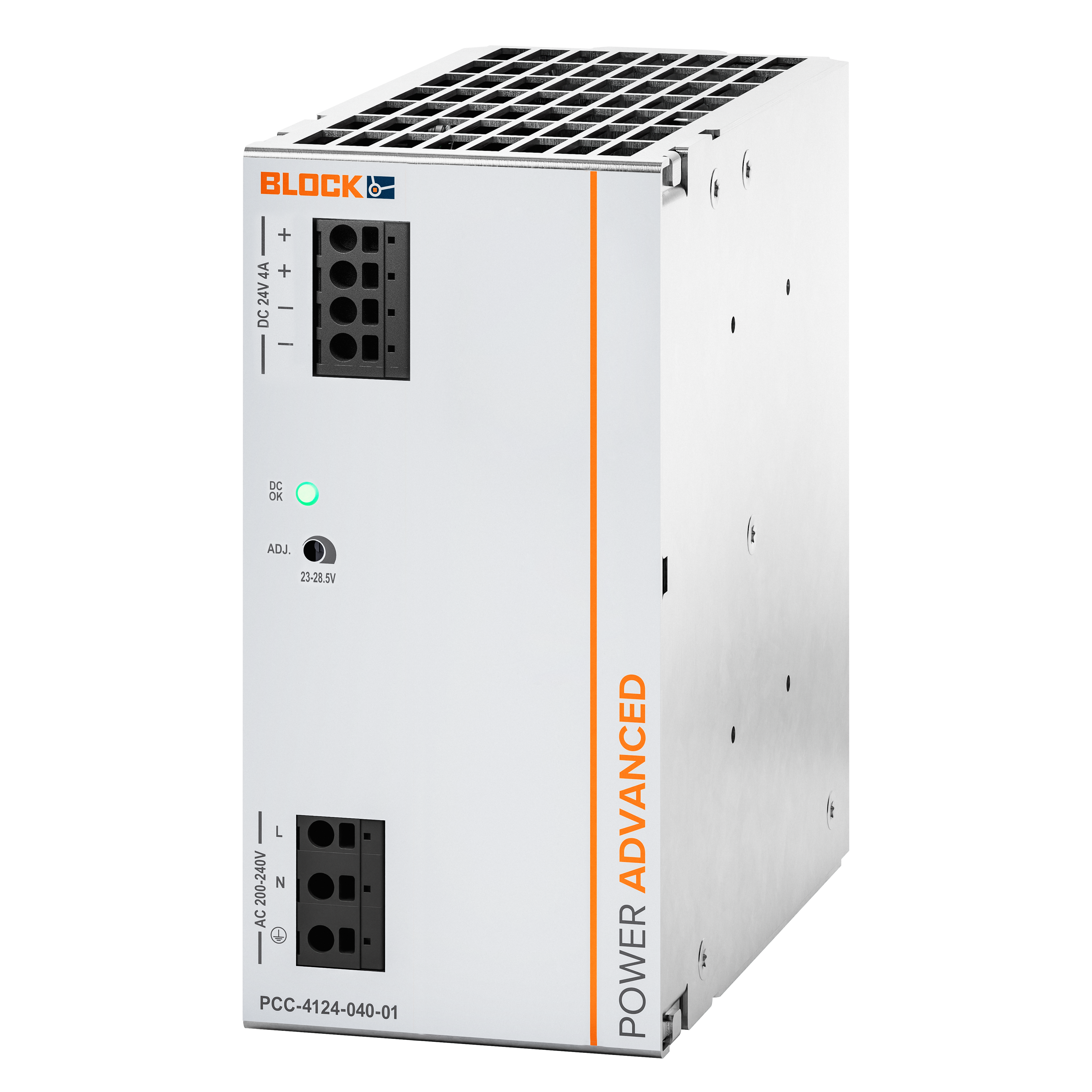

Alimentation à découpage primaire avec tampon, monophasée
PCC-4124-040-01
Propriétés
Données générales
L'alimentation électrique fiable PCC-4124-040-01 combine un bloc d'alimentation et une batterie tampon dans un boîtier compact. Cela garantit une alimentation électrique parfaite, même en cas de brèves coupures de courant. Son design compact et sa fixation sur rail permettent une installation rapide et facile dans les armoires électriques. L'état DC-OK est indiqué par une LED.
Avantages
› Bloc d'alimentation avec fonctionnalité UPS intégrée
› Capacité FRT >5 s (4 A)
› Conforme aux spécifications de la directive VDE-AE-N 4105 et TOR Générateur
› Mise en mémoire tampon continue de la tension de sortie réglée sans chute de tension
› Plage de température élevée : +70 °C
› Sans entretien grâce aux supercondensateurs
› Indicateur de fonctionnement par LED
› Fixation sur rail
› Garantie 3 ans
| Produit | Alimentation à découpage primaire avec tampon, monophasée |
| Numéro de commande | PCC-4124-040-01 |
| Série | POWER ADVANCED |
Entrée
| Tension Nominale d'Entrée | 200 V CA jusqu'à 240 V CA |
| Tension Nominale d'Entrée | 230 V CC |
| Plage de Tension d'Entrée | 180 V CA jusqu'à 264 V CA |
| Courant Nominal d'Entrée (Charge Nominale) (230Vac) | 1,50 A |
| Fusible d'Entrée Interne | 4 AT |
| Plage de Fréquence Nominale CA | 44 Hz jusqu'à 66 Hz |
| Plage de Fréquence Nominale CC | 0 Hz |
| Limitation du Courant d'Appel NTC < | 30 A |
| Fusible Préliminaire Recommandé | 6A, 10A, 16A, B/C-Char. |
Sortie
| Puissance | 92 W |
| Tension Nominale de Sortie | 24 V CC |
| Courant Nominal de Sortie | 4 A |
| Plage de Tension de Sortie | 23 V CC jusqu'à 28 V CC |
| Ondulation Résiduelle (Charge Nominale) typ. | 100 mVss |
| Perte de Puissance max. | 6 W |
| Résistance de la Réalimentation max. | 35 V CC |
| Capacité Nominale | 2025 Ws |
Signalisation
| Affichage de Statut | LED vert |
Environnement
| Température Ambiante | -25 °C jusqu'à 70 °C / -13 °F jusqu'à 158 °F |
| Température de Stockage | -25 °C jusqu'à 85 °C / -13 °F jusqu'à 185 °F |
| Humidité sans Condensation | 5 % jusqu'à 96 % |
| Type de Refroidissement | natürliche Konvektion |
| Distance Minimale Obligatoire (latéral) | 5 mm |
| Distance Minimale Obligatoire (haut/bas) | 50 mm |
Dimensions et poids
| Largeur | 59 mm / 2,32 in |
| Hauteur | 127 mm / 5 in |
| Profondeur | 127 mm / 5 in |
| Poids | 0,8 kg / 1,764 lbs |
