VCM 36/2/9

Sicherheitstransformator

Variante VCM 36/2/9
Bemessungseingangsspannung 230 Vac Bemessungsausgangsspannung 2 x 9 Vac Bemessungsleistung 36 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
VCM 5,0/1/6 230 Vac 6 Vac 5 VA
VCM 5,0/1/8 230 Vac 8 Vac 5 VA
VCM 5,0/1/9 230 Vac 9 Vac 5 VA
VCM 5,0/1/12 230 Vac 12 Vac 5 VA
VCM 5,0/1/15 230 Vac 15 Vac 5 VA
VCM 5,0/1/18 230 Vac 18 Vac 5 VA
VCM 5,0/1/24 230 Vac 24 Vac 5 VA
VCM 5,0/2/6 230 Vac 2 x 6 Vac 5 VA
VCM 5,0/2/8 230 Vac 2 x 8 Vac 5 VA
VCM 5,0/2/9 230 Vac 2 x 9 Vac 5 VA
VCM 5,0/2/12 230 Vac 2 x 12 Vac 5 VA
VCM 5,0/2/15 230 Vac 2 x 15 Vac 5 VA
VCM 5,0/2/18 230 Vac 2 x 18 Vac 5 VA
VCM 5,0/2/24 230 Vac 2 x 24 Vac 5 VA
VCM 10/1/6 230 Vac 6 Vac 10 VA
VCM 10/1/8 230 Vac 8 Vac 10 VA
VCM 10/1/9 230 Vac 9 Vac 10 VA
VCM 10/1/12 230 Vac 12 Vac 10 VA
VCM 10/1/15 230 Vac 15 Vac 10 VA
VCM 10/1/18 230 Vac 18 Vac 10 VA
VCM 10/1/24 230 Vac 24 Vac 10 VA
VCM 10/2/6 230 Vac 2 x 6 Vac 10 VA
VCM 10/2/8 230 Vac 2 x 8 Vac 10 VA
VCM 10/2/9 230 Vac 2 x 9 Vac 10 VA
VCM 10/2/12 230 Vac 2 x 12 Vac 10 VA
VCM 10/2/15 230 Vac 2 x 15 Vac 10 VA
VCM 10/2/18 230 Vac 2 x 18 Vac 10 VA
VCM 10/2/24 230 Vac 2 x 24 Vac 10 VA
VCM 16/1/6 230 Vac 6 Vac 16 VA
VCM 16/1/8 230 Vac 8 Vac 16 VA
VCM 16/1/9 230 Vac 9 Vac 16 VA
VCM 16/1/12 230 Vac 12 Vac 16 VA
VCM 16/1/15 230 Vac 15 Vac 16 VA
VCM 16/1/18 230 Vac 18 Vac 16 VA
VCM 16/1/24 230 Vac 24 Vac 16 VA
VCM 16/2/6 230 Vac 2 x 6 Vac 16 VA
VCM 16/2/8 230 Vac 2 x 8 Vac 16 VA
VCM 16/2/9 230 Vac 2 x 9 Vac 16 VA
VCM 16/2/12 230 Vac 2 x 12 Vac 16 VA
VCM 16/2/15 230 Vac 2 x 15 Vac 16 VA
VCM 16/2/18 230 Vac 2 x 18 Vac 16 VA
VCM 16/2/24 230 Vac 2 x 24 Vac 16 VA
VCM 25/1/6 230 Vac 6 Vac 25 VA
VCM 25/1/8 230 Vac 8 Vac 25 VA
VCM 25/1/9 230 Vac 9 Vac 25 VA
VCM 25/1/12 230 Vac 12 Vac 25 VA
VCM 25/1/15 230 Vac 15 Vac 25 VA
VCM 25/1/18 230 Vac 18 Vac 25 VA
VCM 25/1/24 230 Vac 24 Vac 25 VA
VCM 25/2/6 230 Vac 2 x 6 Vac 25 VA
VCM 25/2/8 230 Vac 2 x 8 Vac 25 VA
VCM 25/2/9 230 Vac 2 x 9 Vac 25 VA
VCM 25/2/12 230 Vac 2 x 12 Vac 25 VA
VCM 25/2/15 230 Vac 2 x 15 Vac 25 VA
VCM 25/2/18 230 Vac 2 x 18 Vac 25 VA
VCM 25/2/24 230 Vac 2 x 24 Vac 25 VA
VCM 36/1/6 230 Vac 6 Vac 36 VA
VCM 36/1/8 - nicht mehr lieferbar 230 Vac 8 Vac 36 VA
VCM 36/1/9 230 Vac 9 Vac 36 VA
VCM 36/1/12 230 Vac 12 Vac 36 VA
VCM 36/1/15 230 Vac 15 Vac 36 VA
VCM 36/1/18 230 Vac 18 Vac 36 VA
VCM 36/1/24 230 Vac 24 Vac 36 VA
VCM 36/2/6 230 Vac 2 x 6 Vac 36 VA
VCM 36/2/8 230 Vac 2 x 8 Vac 36 VA
VCM 36/2/9 230 Vac 2 x 9 Vac 36 VA
VCM 36/2/12 230 Vac 2 x 12 Vac 36 VA
VCM 36/2/15 230 Vac 2 x 15 Vac 36 VA
VCM 36/2/18 230 Vac 2 x 18 Vac 36 VA
VCM 36/2/24 230 Vac 2 x 24 Vac 36 VA
VCM 50/1/6 230 Vac 6 Vac 50 VA
VCM 50/1/8 230 Vac 8 Vac 50 VA
VCM 50/1/9 230 Vac 9 Vac 50 VA
VCM 50/1/12 230 Vac 12 Vac 50 VA
VCM 50/1/15 230 Vac 15 Vac 50 VA
VCM 50/1/18 230 Vac 18 Vac 50 VA
VCM 50/1/24 230 Vac 24 Vac 50 VA
VCM 50/2/6 230 Vac 2 x 6 Vac 50 VA
VCM 50/2/8 230 Vac 2 x 8 Vac 50 VA
VCM 50/2/9 230 Vac 2 x 9 Vac 50 VA
VCM 50/2/12 230 Vac 2 x 12 Vac 50 VA
VCM 50/2/15 230 Vac 2 x 15 Vac 50 VA
VCM 50/2/18 230 Vac 2 x 18 Vac 50 VA
VCM 50/2/24 230 Vac 2 x 24 Vac 50 VA
Abbildung von BLOCK Artikel: VCM 36/2/9
Zulassungen / Herstellererklärungen EAC Zulassung

Technische Daten für VCM 36/2/9

Eingangsdaten
Bemessungseingangsspannung 230 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 9 Vac
Bemessungsleistung 36 VA
Leerlaufspannung (ca. x Faktor) 1,11
Leerlaufverluste (typ.) 2,60 W
Wirkungsgrad 83,0 %
Normen
Klassifizierung Sicherheitstransformator
Zulassungen
Approbationen cURus, VDE
Umwelt
Umgebungstemperatur max. 40 °C
Sicherheit und Schutz
Bauart vergossen
Isolierstoffklasse VDE=B, UL=class 105
Schutzart IP 00
Schutzklasse (vorbereitet) II
Kurzschlussfestigkeit nicht kurzschlussfest
Anschluss und Montage
Befestigung Laschen am Gehäuse
Anschlüsse Lötstifte für Leiterplatten

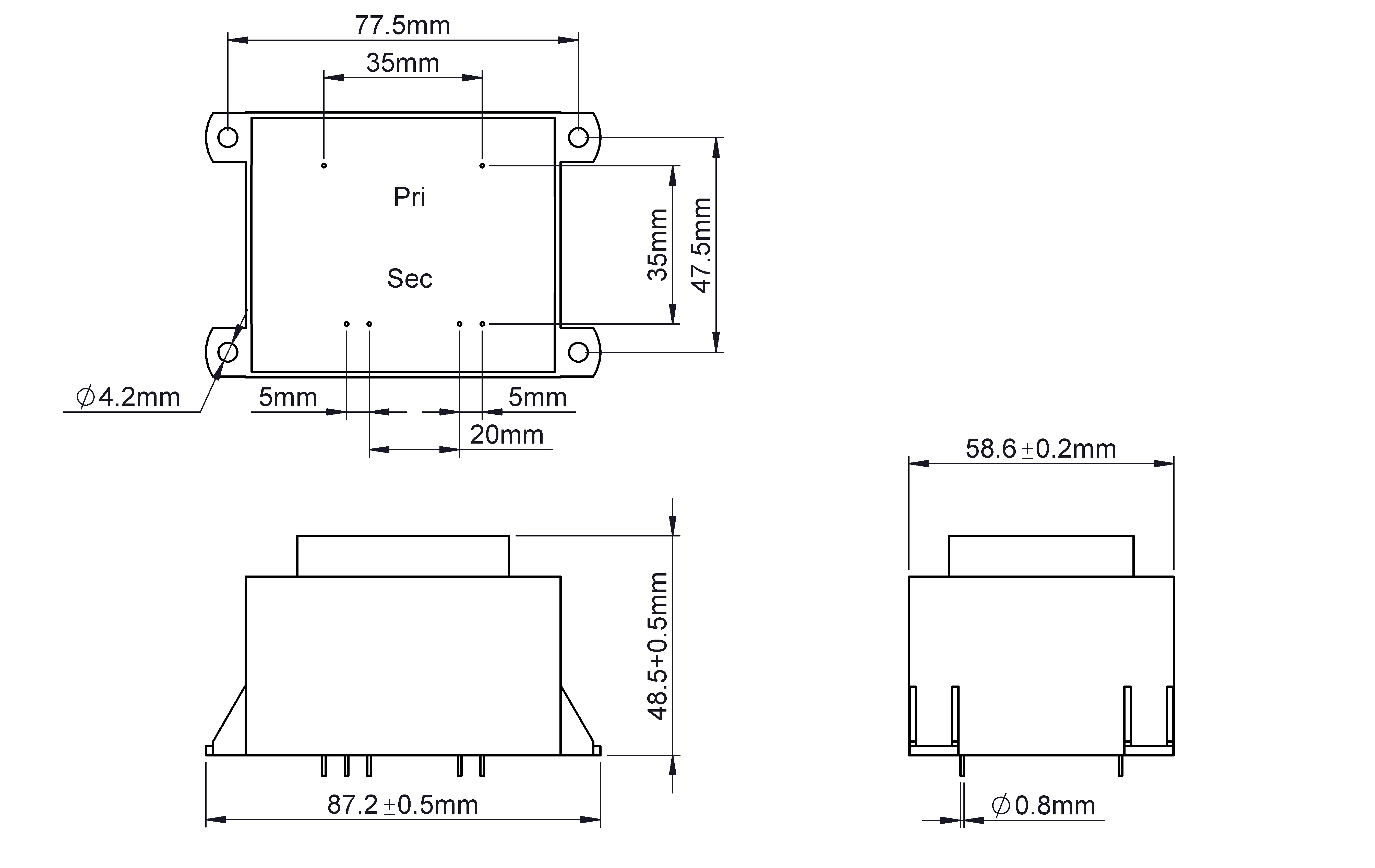

Maße und Gewichte
Breite 60 mm
Höhe 53,3 mm
Tiefe 87,2 mm
Stift (ø) 0,8 mm
Kerntyp EI 66/23,0
Gewicht 0,75 kg

Infos zur VCM-Baureihe

Allgemeine Daten
  • Schutzart IP 00
  • Bemessungseingangsspannung 230 Vac
  • Bemessungsausgangsspannung 6 - 2 x 24 Vac
  • Bemessungsleistung 5 - 50 VA
  • Isolierstoffklasse B
  • Umgebungstemperatur max. 40 - 50 °C
  • Wirkungsgrad bis zu 87 %
Vorteile
  • Selbstverlöschendes Vergussmaterial
  • Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
  • Minimale Baugröße bei hoher Leistung
  • Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
  • Zusätzliche Befestigungsmöglichkeit durch Laschen am Gehäuse
