VCM 25/1/15

Sicherheitstransformator

Variante VCM 25/1/15
Bemessungseingangsspannung 230 Vac Bemessungsausgangsspannung 15 Vac Bemessungsleistung 25 VA
Varianten einblenden
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
VCM 5,0/1/6 230 Vac 6 Vac 5 VA
VCM 5,0/1/8 230 Vac 8 Vac 5 VA
VCM 5,0/1/9 230 Vac 9 Vac 5 VA
VCM 5,0/1/12 230 Vac 12 Vac 5 VA
VCM 5,0/1/15 230 Vac 15 Vac 5 VA
VCM 5,0/1/18 230 Vac 18 Vac 5 VA
VCM 5,0/1/24 230 Vac 24 Vac 5 VA
VCM 5,0/2/6 230 Vac 2 x 6 Vac 5 VA
VCM 5,0/2/8 230 Vac 2 x 8 Vac 5 VA
VCM 5,0/2/9 230 Vac 2 x 9 Vac 5 VA
VCM 5,0/2/12 230 Vac 2 x 12 Vac 5 VA
VCM 5,0/2/15 230 Vac 2 x 15 Vac 5 VA
VCM 5,0/2/18 230 Vac 2 x 18 Vac 5 VA
VCM 5,0/2/24 230 Vac 2 x 24 Vac 5 VA
VCM 10/1/6 230 Vac 6 Vac 10 VA
VCM 10/1/8 230 Vac 8 Vac 10 VA
VCM 10/1/9 230 Vac 9 Vac 10 VA
VCM 10/1/12 230 Vac 12 Vac 10 VA
VCM 10/1/15 230 Vac 15 Vac 10 VA
VCM 10/1/18 230 Vac 18 Vac 10 VA
VCM 10/1/24 230 Vac 24 Vac 10 VA
VCM 10/2/6 230 Vac 2 x 6 Vac 10 VA
VCM 10/2/8 230 Vac 2 x 8 Vac 10 VA
VCM 10/2/9 230 Vac 2 x 9 Vac 10 VA
VCM 10/2/12 230 Vac 2 x 12 Vac 10 VA
VCM 10/2/15 230 Vac 2 x 15 Vac 10 VA
VCM 10/2/18 230 Vac 2 x 18 Vac 10 VA
VCM 10/2/24 230 Vac 2 x 24 Vac 10 VA
VCM 16/1/6 230 Vac 6 Vac 16 VA
VCM 16/1/8 230 Vac 8 Vac 16 VA
VCM 16/1/9 230 Vac 9 Vac 16 VA
VCM 16/1/12 230 Vac 12 Vac 16 VA
VCM 16/1/15 230 Vac 15 Vac 16 VA
VCM 16/1/18 230 Vac 18 Vac 16 VA
VCM 16/1/24 230 Vac 24 Vac 16 VA
VCM 16/2/6 230 Vac 2 x 6 Vac 16 VA
VCM 16/2/8 230 Vac 2 x 8 Vac 16 VA
VCM 16/2/9 230 Vac 2 x 9 Vac 16 VA
VCM 16/2/12 230 Vac 2 x 12 Vac 16 VA
VCM 16/2/15 230 Vac 2 x 15 Vac 16 VA
VCM 16/2/18 230 Vac 2 x 18 Vac 16 VA
VCM 16/2/24 230 Vac 2 x 24 Vac 16 VA
VCM 25/1/6 230 Vac 6 Vac 25 VA
VCM 25/1/8 230 Vac 8 Vac 25 VA
VCM 25/1/9 230 Vac 9 Vac 25 VA
VCM 25/1/12 230 Vac 12 Vac 25 VA
VCM 25/1/15 230 Vac 15 Vac 25 VA
VCM 25/1/18 230 Vac 18 Vac 25 VA
VCM 25/1/24 230 Vac 24 Vac 25 VA
VCM 25/2/6 230 Vac 2 x 6 Vac 25 VA
VCM 25/2/8 230 Vac 2 x 8 Vac 25 VA
VCM 25/2/9 230 Vac 2 x 9 Vac 25 VA
VCM 25/2/12 230 Vac 2 x 12 Vac 25 VA
VCM 25/2/15 230 Vac 2 x 15 Vac 25 VA
VCM 25/2/18 230 Vac 2 x 18 Vac 25 VA
VCM 25/2/24 230 Vac 2 x 24 Vac 25 VA
VCM 36/1/6 230 Vac 6 Vac 36 VA
VCM 36/1/8 - nicht mehr lieferbar 230 Vac 8 Vac 36 VA
VCM 36/1/9 230 Vac 9 Vac 36 VA
VCM 36/1/12 230 Vac 12 Vac 36 VA
VCM 36/1/15 230 Vac 15 Vac 36 VA
VCM 36/1/18 230 Vac 18 Vac 36 VA
VCM 36/1/24 230 Vac 24 Vac 36 VA
VCM 36/2/6 230 Vac 2 x 6 Vac 36 VA
VCM 36/2/8 230 Vac 2 x 8 Vac 36 VA
VCM 36/2/9 230 Vac 2 x 9 Vac 36 VA
VCM 36/2/12 230 Vac 2 x 12 Vac 36 VA
VCM 36/2/15 230 Vac 2 x 15 Vac 36 VA
VCM 36/2/18 230 Vac 2 x 18 Vac 36 VA
VCM 36/2/24 230 Vac 2 x 24 Vac 36 VA
VCM 50/1/6 230 Vac 6 Vac 50 VA
VCM 50/1/8 230 Vac 8 Vac 50 VA
VCM 50/1/9 230 Vac 9 Vac 50 VA
VCM 50/1/12 230 Vac 12 Vac 50 VA
VCM 50/1/15 230 Vac 15 Vac 50 VA
VCM 50/1/18 230 Vac 18 Vac 50 VA
VCM 50/1/24 230 Vac 24 Vac 50 VA
VCM 50/2/6 230 Vac 2 x 6 Vac 50 VA
VCM 50/2/8 230 Vac 2 x 8 Vac 50 VA
VCM 50/2/9 230 Vac 2 x 9 Vac 50 VA
VCM 50/2/12 230 Vac 2 x 12 Vac 50 VA
VCM 50/2/15 230 Vac 2 x 15 Vac 50 VA
VCM 50/2/18 230 Vac 2 x 18 Vac 50 VA
VCM 50/2/24 230 Vac 2 x 24 Vac 50 VA

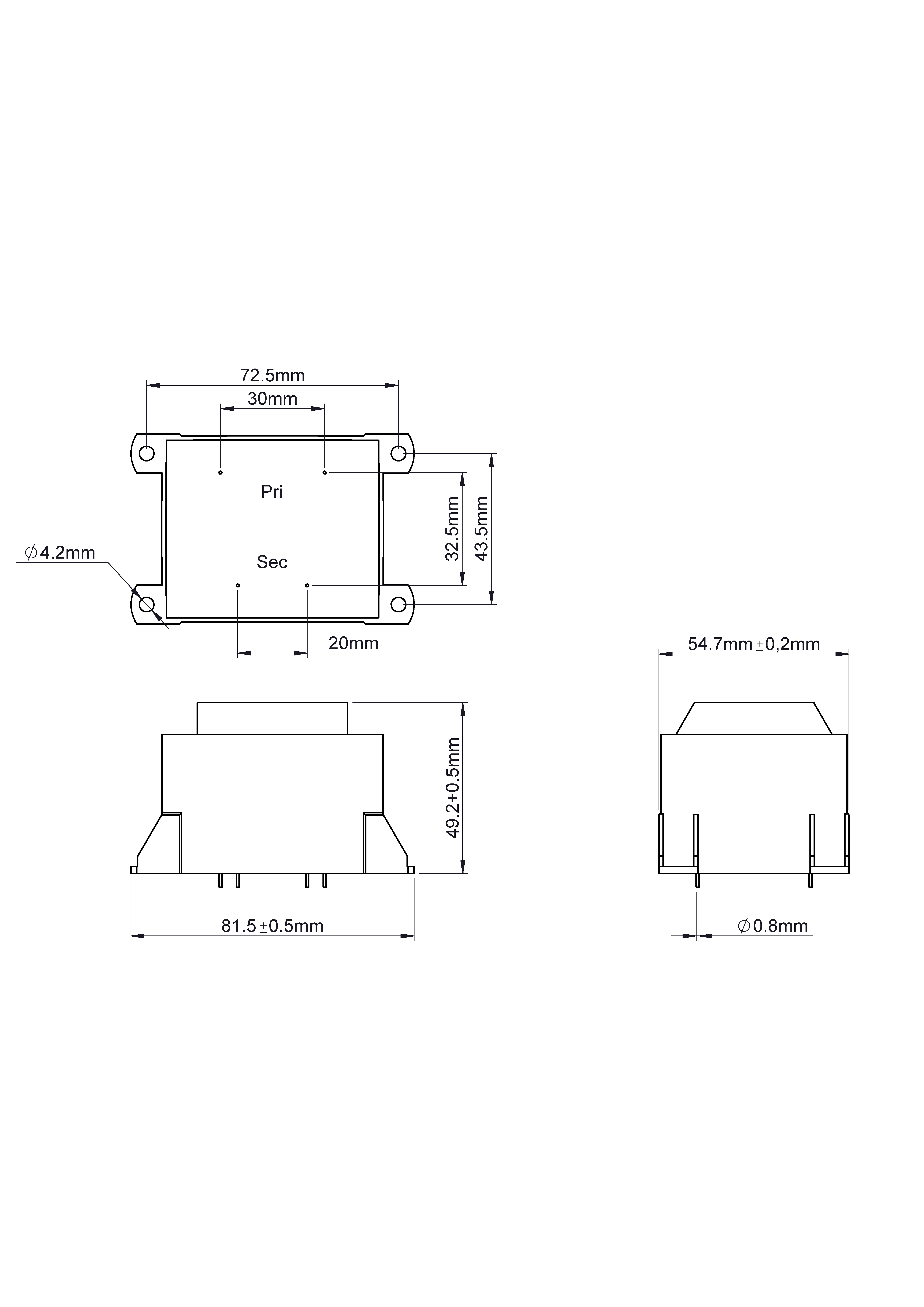

Abbildung von BLOCK Artikel: VCM 25/1/15

Technische Daten für VCM 25/1/15

Eingangsdaten
Bemessungseingangsspannung 230 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 15 Vac
Bemessungsleistung 25 VA
Leerlaufspannung (ca. x Faktor) 1,12
Leerlaufverluste (typ.) 2,50 W
Wirkungsgrad 82,0 %
Normen
Klassifizierung Sicherheitstransformator
Zulassungen
Approbationen cURus, VDE
Umwelt
Umgebungstemperatur max. 40 °C
Sicherheit und Schutz
Bauart vergossen
Isolierstoffklasse VDE=B, UL=class 105
Schutzart IP 00
Schutzklasse (vorbereitet) II
Kurzschlussfestigkeit nicht kurzschlussfest
Anschluss und Montage
Befestigung Laschen am Gehäuse
Anschlüsse Lötstifte für Leiterplatten
Maße und Gewichte
Breite 55 mm
Höhe 49,2 mm
Tiefe 81,2 mm
Stift (ø) 0,8 mm
Kerntyp EI 60/25,5
Gewicht 0,61 kg

Infos zur VCM-Baureihe

Allgemeine Daten
  • Isolierstoffklasse B
  • Wirkungsgrad bis zu 87 %
  • Umgebungstemperatur max. 40 - 50 °C
  • Bemessungsleistung 5 - 50 VA
  • Bemessungsausgangsspannung 6 - 2 x 24 Vac
  • Bemessungseingangsspannung 230 Vac
  • Schutzart IP 00
Vorteile
  • Minimale Baugröße bei hoher Leistung
  • Zusätzliche Befestigungsmöglichkeit durch Laschen am Gehäuse
  • Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
  • Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
  • Selbstverlöschendes Vergussmaterial
