VC 5,0/1/6
Sicherheitstransformator
Variante VC 5,0/1/6
Bemessungseingangsspannung
230 Vac
Bemessungsausgangsspannung
6 Vac
Bemessungsleistung
5 VA
Variante | Bemessungseingangsspannung | Bemessungsausgangsspannung | Bemessungsleistung | |
---|---|---|---|---|
VC 3,2/1/6 | 230 Vac | 6 Vac | 3,2 VA | |
VC 3,2/1/8 | 230 Vac | 8 Vac | 3,2 VA | |
VC 3,2/1/9 | 230 Vac | 9 Vac | 3,2 VA | |
VC 3,2/1/12 | 230 Vac | 12 Vac | 3,2 VA | |
VC 3,2/1/15 | 230 Vac | 15 Vac | 3,2 VA | |
VC 3,2/1/18 | 230 Vac | 18 Vac | 3,2 VA | |
VC 3,2/1/24 | 230 Vac | 24 Vac | 3,2 VA | |
VC 3,2/2/6 | 230 Vac | 2 x 6 Vac | 3,2 VA | |
VC 3,2/2/8 | 230 Vac | 2 x 8 Vac | 3,2 VA | |
VC 3,2/2/9 | 230 Vac | 2 x 9 Vac | 3,2 VA | |
VC 3,2/2/12 | 230 Vac | 2 x 12 Vac | 3,2 VA | |
VC 3,2/2/15 | 230 Vac | 2 x 15 Vac | 3,2 VA | |
VC 3,2/2/18 | 230 Vac | 2 x 18 Vac | 3,2 VA | |
VC 3,2/2/24 | 230 Vac | 2 x 24 Vac | 3,2 VA | |
VC 5,0/1/6 | 230 Vac | 6 Vac | 5 VA | |
VC 5,0/1/8 | 230 Vac | 8 Vac | 5 VA | |
VC 5,0/1/9 | 230 Vac | 9 Vac | 5 VA | |
VC 5,0/1/12 | 230 Vac | 12 Vac | 5 VA | |
VC 5,0/1/15 | 230 Vac | 15 Vac | 5 VA | |
VC 5,0/1/18 | 230 Vac | 18 Vac | 5 VA | |
VC 5,0/1/24 | 230 Vac | 24 Vac | 5 VA | |
VC 5,0/2/6 | 230 Vac | 2 x 6 Vac | 5 VA | |
VC 5,0/2/8 | 230 Vac | 2 x 8 Vac | 5 VA | |
VC 5,0/2/9 | 230 Vac | 2 x 9 Vac | 5 VA | |
VC 5,0/2/12 | 230 Vac | 2 x 12 Vac | 5 VA | |
VC 5,0/2/15 | 230 Vac | 2 x 15 Vac | 5 VA | |
VC 5,0/2/18 | 230 Vac | 2 x 18 Vac | 5 VA | |
VC 5,0/2/24 | 230 Vac | 2 x 24 Vac | 5 VA | |
VC 10/1/6 | 230 Vac | 6 Vac | 10 VA | |
VC 10/1/8 | 230 Vac | 8 Vac | 10 VA | |
VC 10/1/9 | 230 Vac | 9 Vac | 10 VA | |
VC 10/1/12 | 230 Vac | 12 Vac | 10 VA | |
VC 10/1/15 | 230 Vac | 15 Vac | 10 VA | |
VC 10/1/18 | 230 Vac | 18 Vac | 10 VA | |
VC 10/1/24 | 230 Vac | 24 Vac | 10 VA | |
VC 10/2/6 | 230 Vac | 2 x 6 Vac | 10 VA | |
VC 10/2/8 | 230 Vac | 2 x 8 Vac | 10 VA | |
VC 10/2/9 | 230 Vac | 2 x 9 Vac | 10 VA | |
VC 10/2/12 | 230 Vac | 2 x 12 Vac | 10 VA | |
VC 10/2/15 | 230 Vac | 2 x 15 Vac | 10 VA | |
VC 10/2/18 | 230 Vac | 2 x 18 Vac | 10 VA | |
VC 10/2/24 | 230 Vac | 2 x 24 Vac | 10 VA | |
VC 16/1/6 | 230 Vac | 6 Vac | 16 VA | |
VC 16/1/8 | 230 Vac | 8 Vac | 16 VA | |
VC 16/1/9 | 230 Vac | 9 Vac | 16 VA | |
VC 16/1/12 | 230 Vac | 12 Vac | 16 VA | |
VC 16/1/15 | 230 Vac | 15 Vac | 16 VA | |
VC 16/1/18 | 230 Vac | 18 Vac | 16 VA | |
VC 16/1/24 | 230 Vac | 24 Vac | 16 VA | |
VC 16/2/6 | 230 Vac | 2 x 6 Vac | 16 VA | |
VC 16/2/8 | 230 Vac | 2 x 8 Vac | 16 VA | |
VC 16/2/9 | 230 Vac | 2 x 9 Vac | 16 VA | |
VC 16/2/12 | 230 Vac | 2 x 12 Vac | 16 VA | |
VC 16/2/15 | 230 Vac | 2 x 15 Vac | 16 VA | |
VC 16/2/18 | 230 Vac | 2 x 18 Vac | 16 VA | |
VC 16/2/24 | 230 Vac | 2 x 24 Vac | 16 VA |
Technische Daten für VC 5,0/1/6
Eingangsdaten | |
---|---|
Bemessungseingangsspannung | 230 Vac |
Bemessungsfrequenz | 50 - 60 Hz |
Ausgangsdaten | |
---|---|
Bemessungsausgangsspannung | 6 Vac |
Bemessungsleistung | 5 VA |
Leerlaufspannung (ca. x Faktor) | 1,25 |
Leerlaufverluste (typ.) | 1,50 W |
Wirkungsgrad | 68,0 % |
Normen | |
---|---|
Klassifizierung | Sicherheitstransformator |
Zulassungen | |
---|---|
Approbationen | cURus, VDE |
Umwelt | |
---|---|
Umgebungstemperatur max. | 50 °C |
Sicherheit und Schutz | |
---|---|
Bauart | vergossen |
Isolierstoffklasse | VDE=B, UL=class 105 |
Schutzart | IP 00 |
Schutzklasse (vorbereitet) | II |
Kurzschlussfestigkeit | nicht kurzschlussfest |
Anschluss und Montage | |
---|---|
Anschlüsse | Lötstifte für Leiterplatten |

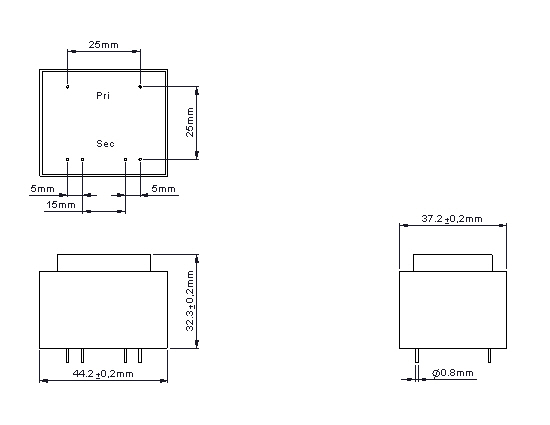

Maße und Gewichte | |
---|---|
Breite | 37 mm |
Höhe | 33 mm |
Tiefe | 44 mm |
Stift (ø) | 0,8 mm |
Kerntyp | EI 42/14,8 |
Gewicht | 0,19 kg |
Infos zur VC-Baureihe
Allgemeine Daten
- Isolierstoffklasse B
- Schutzart IP 00
- Wirkungsgrad bis zu 76 %
- Umgebungstemperatur max. 40 - 60 °C
- Bemessungsleistung 3,2 - 16 VA
- Bemessungsausgangsspannung 6 - 2 x 24 Vac
- Bemessungseingangsspannung 230 Vac
Vorteile
- Selbstverlöschendes Vergussmaterial
- Minimale Baugröße bei hoher Leistung
- Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
- Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
