VC 16/2/9

Sicherheitstransformator

Variante VC 16/2/9
Bemessungseingangsspannung 230 Vac Bemessungsausgangsspannung 2 x 9 Vac Bemessungsleistung 16 VA
Varianten einblenden
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
VC 3,2/1/6 230 Vac 6 Vac 3,2 VA
VC 3,2/1/8 230 Vac 8 Vac 3,2 VA
VC 3,2/1/9 230 Vac 9 Vac 3,2 VA
VC 3,2/1/12 230 Vac 12 Vac 3,2 VA
VC 3,2/1/15 230 Vac 15 Vac 3,2 VA
VC 3,2/1/18 230 Vac 18 Vac 3,2 VA
VC 3,2/1/24 230 Vac 24 Vac 3,2 VA
VC 3,2/2/6 230 Vac 2 x 6 Vac 3,2 VA
VC 3,2/2/8 230 Vac 2 x 8 Vac 3,2 VA
VC 3,2/2/9 230 Vac 2 x 9 Vac 3,2 VA
VC 3,2/2/12 230 Vac 2 x 12 Vac 3,2 VA
VC 3,2/2/15 230 Vac 2 x 15 Vac 3,2 VA
VC 3,2/2/18 230 Vac 2 x 18 Vac 3,2 VA
VC 3,2/2/24 230 Vac 2 x 24 Vac 3,2 VA
VC 5,0/1/6 230 Vac 6 Vac 5 VA
VC 5,0/1/8 230 Vac 8 Vac 5 VA
VC 5,0/1/9 230 Vac 9 Vac 5 VA
VC 5,0/1/12 230 Vac 12 Vac 5 VA
VC 5,0/1/15 230 Vac 15 Vac 5 VA
VC 5,0/1/18 230 Vac 18 Vac 5 VA
VC 5,0/1/24 230 Vac 24 Vac 5 VA
VC 5,0/2/6 230 Vac 2 x 6 Vac 5 VA
VC 5,0/2/8 230 Vac 2 x 8 Vac 5 VA
VC 5,0/2/9 230 Vac 2 x 9 Vac 5 VA
VC 5,0/2/12 230 Vac 2 x 12 Vac 5 VA
VC 5,0/2/15 230 Vac 2 x 15 Vac 5 VA
VC 5,0/2/18 230 Vac 2 x 18 Vac 5 VA
VC 5,0/2/24 230 Vac 2 x 24 Vac 5 VA
VC 10/1/6 230 Vac 6 Vac 10 VA
VC 10/1/8 230 Vac 8 Vac 10 VA
VC 10/1/9 230 Vac 9 Vac 10 VA
VC 10/1/12 230 Vac 12 Vac 10 VA
VC 10/1/15 230 Vac 15 Vac 10 VA
VC 10/1/18 230 Vac 18 Vac 10 VA
VC 10/1/24 230 Vac 24 Vac 10 VA
VC 10/2/6 230 Vac 2 x 6 Vac 10 VA
VC 10/2/8 230 Vac 2 x 8 Vac 10 VA
VC 10/2/9 230 Vac 2 x 9 Vac 10 VA
VC 10/2/12 230 Vac 2 x 12 Vac 10 VA
VC 10/2/15 230 Vac 2 x 15 Vac 10 VA
VC 10/2/18 230 Vac 2 x 18 Vac 10 VA
VC 10/2/24 230 Vac 2 x 24 Vac 10 VA
VC 16/1/6 230 Vac 6 Vac 16 VA
VC 16/1/8 230 Vac 8 Vac 16 VA
VC 16/1/9 230 Vac 9 Vac 16 VA
VC 16/1/12 230 Vac 12 Vac 16 VA
VC 16/1/15 230 Vac 15 Vac 16 VA
VC 16/1/18 230 Vac 18 Vac 16 VA
VC 16/1/24 230 Vac 24 Vac 16 VA
VC 16/2/6 230 Vac 2 x 6 Vac 16 VA
VC 16/2/8 230 Vac 2 x 8 Vac 16 VA
VC 16/2/9 230 Vac 2 x 9 Vac 16 VA
VC 16/2/12 230 Vac 2 x 12 Vac 16 VA
VC 16/2/15 230 Vac 2 x 15 Vac 16 VA
VC 16/2/18 230 Vac 2 x 18 Vac 16 VA
VC 16/2/24 230 Vac 2 x 24 Vac 16 VA

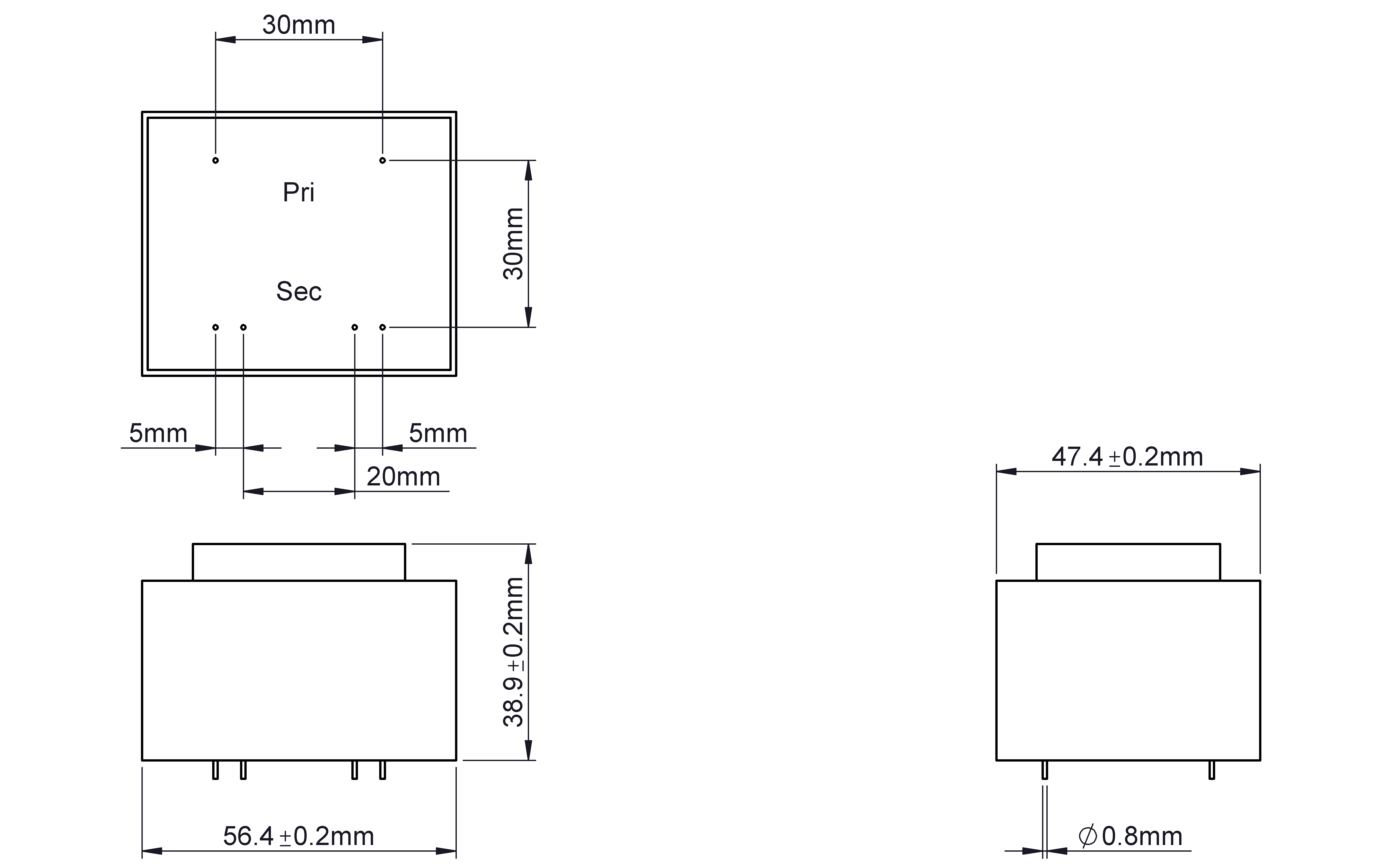

Abbildung von BLOCK Artikel: VC 16/2/9
Produktdatenblatt herunterladen
Zulassungen / Herstellererklärungen EAC Zulassung Ergänzende Informationen Product Change Notification Zulassung

Technische Daten für VC 16/2/9

Eingangsdaten
Bemessungseingangsspannung 230 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 9 Vac
Bemessungsleistung 16 VA
Leerlaufspannung (ca. x Faktor) 1,24
Leerlaufverluste (typ.) 1,80 W
Wirkungsgrad 76,0 %
Normen
Klassifizierung Sicherheitstransformator
Zulassungen
Approbationen cURus, VDE
Umwelt
Umgebungstemperatur max. 40 °C
Sicherheit und Schutz
Bauart vergossen
Isolierstoffklasse VDE=B, UL=class 105
Schutzart IP 00
Schutzklasse (vorbereitet) II
Kurzschlussfestigkeit nicht kurzschlussfest
Anschluss und Montage
Anschlüsse Lötstifte für Leiterplatten
Maße und Gewichte
Breite 48 mm
Höhe 44 mm
Tiefe 57 mm
Stift (ø) 0,8 mm
Kerntyp EI 54/18,8
Gewicht 0,42 kg

Infos zur VC-Baureihe

Allgemeine Daten
  • Bemessungsleistung 3,2 - 16 VA
  • Wirkungsgrad bis zu 76 %
  • Umgebungstemperatur max. 40 - 60 °C
  • Isolierstoffklasse B
  • Bemessungsausgangsspannung 6 - 2 x 24 Vac
  • Bemessungseingangsspannung 230 Vac
  • Schutzart IP 00
Vorteile
  • Selbstverlöschendes Vergussmaterial
  • Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
  • Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
  • Minimale Baugröße bei hoher Leistung
