VB 1,0/2/15

Sicherheitstransformator

Variante VB 1,0/2/15
Bemessungseingangsspannung 230 Vac Bemessungsausgangsspannung 2 x 15 Vac Bemessungsleistung 1 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
VB 0,35/1/6 230 Vac 6 Vac 0,35 VA
VB 0,35/1/8 230 Vac 8 Vac 0,35 VA
VB 0,35/1/9 230 Vac 9 Vac 0,35 VA
VB 0,35/1/12 230 Vac 12 Vac 0,35 VA
VB 0,35/1/15 230 Vac 15 Vac 0,35 VA
VB 0,35/1/18 230 Vac 18 Vac 0,35 VA
VB 0,35/1/24 230 Vac 24 Vac 0,35 VA
VB 0,35/2/6 230 Vac 2 x 6 Vac 0,35 VA
VB 0,35/2/8 230 Vac 2 x 8 Vac 0,35 VA
VB 0,35/2/9 230 Vac 2 x 9 Vac 0,35 VA
VB 0,35/2/12 230 Vac 2 x 12 Vac 0,35 VA
VB 0,35/2/15 230 Vac 2 x 15 Vac 0,35 VA
VB 0,35/2/18 230 Vac 2 x 18 Vac 0,35 VA
VB 0,35/2/24 230 Vac 2 x 24 Vac 0,35 VA
VB 0,5/1/6 230 Vac 6 Vac 0,5 VA
VB 0,5/1/8 230 Vac 8 Vac 0,5 VA
VB 0,5/1/9 230 Vac 9 Vac 0,5 VA
VB 0,5/1/12 230 Vac 12 Vac 0,5 VA
VB 0,5/1/15 230 Vac 15 Vac 0,5 VA
VB 0,5/1/18 230 Vac 18 Vac 0,5 VA
VB 0,5/1/24 230 Vac 24 Vac 0,5 VA
VB 0,5/2/6 230 Vac 2 x 6 Vac 0,5 VA
VB 0,5/2/8 230 Vac 2 x 8 Vac 0,5 VA
VB 0,5/2/9 230 Vac 2 x 9 Vac 0,5 VA
VB 0,5/2/12 230 Vac 2 x 12 Vac 0,5 VA
VB 0,5/2/15 230 Vac 2 x 15 Vac 0,5 VA
VB 0,5/2/18 230 Vac 2 x 18 Vac 0,5 VA
VB 0,5/2/24 230 Vac 2 x 24 Vac 0,5 VA
VB 1,0/1/6 230 Vac 6 Vac 1 VA
VB 1,0/1/8 230 Vac 8 Vac 1 VA
VB 1,0/1/9 230 Vac 9 Vac 1 VA
VB 1,0/1/12 230 Vac 12 Vac 1 VA
VB 1,0/1/15 230 Vac 15 Vac 1 VA
VB 1,0/1/18 230 Vac 18 Vac 1 VA
VB 1,0/1/24 230 Vac 24 Vac 1 VA
VB 1,0/2/6 230 Vac 2 x 6 Vac 1 VA
VB 1,0/2/8 230 Vac 2 x 8 Vac 1 VA
VB 1,0/2/9 230 Vac 2 x 9 Vac 1 VA
VB 1,0/2/12 230 Vac 2 x 12 Vac 1 VA
VB 1,0/2/15 230 Vac 2 x 15 Vac 1 VA
VB 1,0/2/18 230 Vac 2 x 18 Vac 1 VA
VB 1,0/2/24 230 Vac 2 x 24 Vac 1 VA
VB 1,2/1/6 230 Vac 6 Vac 1,2 VA
VB 1,2/1/8 230 Vac 8 Vac 1,2 VA
VB 1,2/1/9 230 Vac 9 Vac 1,2 VA
VB 1,2/1/12 230 Vac 12 Vac 1,2 VA
VB 1,2/1/15 230 Vac 15 Vac 1,2 VA
VB 1,2/1/18 230 Vac 18 Vac 1,2 VA
VB 1,2/1/24 230 Vac 24 Vac 1,2 VA
VB 1,2/2/6 230 Vac 2 x 6 Vac 1,2 VA
VB 1,2/2/8 230 Vac 2 x 8 Vac 1,2 VA
VB 1,2/2/9 230 Vac 2 x 9 Vac 1,2 VA
VB 1,2/2/12 230 Vac 2 x 12 Vac 1,2 VA
VB 1,2/2/15 230 Vac 2 x 15 Vac 1,2 VA
VB 1,2/2/18 230 Vac 2 x 18 Vac 1,2 VA
VB 1,2/2/24 230 Vac 2 x 24 Vac 1,2 VA
VB 1,5/1/6 230 Vac 6 Vac 1,5 VA
VB 1,5/1/8 230 Vac 8 Vac 1,5 VA
VB 1,5/1/9 230 Vac 9 Vac 1,5 VA
VB 1,5/1/12 230 Vac 12 Vac 1,5 VA
VB 1,5/1/15 230 Vac 15 Vac 1,5 VA
VB 1,5/1/18 230 Vac 18 Vac 1,5 VA
VB 1,5/1/24 230 Vac 24 Vac 1,5 VA
VB 1,5/2/6 230 Vac 2 x 6 Vac 1,5 VA
VB 1,5/2/8 230 Vac 2 x 8 Vac 1,5 VA
VB 1,5/2/9 230 Vac 2 x 9 Vac 1,5 VA
VB 1,5/2/12 230 Vac 2 x 12 Vac 1,5 VA
VB 1,5/2/15 230 Vac 2 x 15 Vac 1,5 VA
VB 1,5/2/18 230 Vac 2 x 18 Vac 1,5 VA
VB 1,5/2/24 230 Vac 2 x 24 Vac 1,5 VA
VB 2,0/1/6 230 Vac 6 Vac 2 VA
VB 2,0/1/8 230 Vac 8 Vac 2 VA
VB 2,0/1/9 230 Vac 9 Vac 2 VA
VB 2,0/1/12 230 Vac 12 Vac 2 VA
VB 2,0/1/15 230 Vac 15 Vac 2 VA
VB 2,0/1/18 230 Vac 18 Vac 2 VA
VB 2,0/1/24 230 Vac 24 Vac 2 VA
VB 2,0/2/6 230 Vac 2 x 6 Vac 2 VA
VB 2,0/2/8 230 Vac 2 x 8 Vac 2 VA
VB 2,0/2/9 230 Vac 2 x 9 Vac 2 VA
VB 2,0/2/12 230 Vac 2 x 12 Vac 2 VA
VB 2,0/2/15 230 Vac 2 x 15 Vac 2 VA
VB 2,0/2/18 230 Vac 2 x 18 Vac 2 VA
VB 2,0/2/24 230 Vac 2 x 24 Vac 2 VA
VB 2,3/1/6 230 Vac 6 Vac 2,3 VA
VB 2,3/1/8 230 Vac 8 Vac 2,3 VA
VB 2,3/1/9 230 Vac 9 Vac 2,3 VA
VB 2,3/1/12 230 Vac 12 Vac 2,3 VA
VB 2,3/1/15 230 Vac 15 Vac 2,3 VA
VB 2,3/1/18 230 Vac 18 Vac 2,3 VA
VB 2,3/1/24 230 Vac 24 Vac 2,3 VA
VB 2,3/2/6 230 Vac 2 x 6 Vac 2,3 VA
VB 2,3/2/8 230 Vac 2 x 8 Vac 2,3 VA
VB 2,3/2/9 230 Vac 2 x 9 Vac 2,3 VA
VB 2,3/2/12 230 Vac 2 x 12 Vac 2,3 VA
VB 2,3/2/15 230 Vac 2 x 15 Vac 2,3 VA
VB 2,3/2/18 230 Vac 2 x 18 Vac 2,3 VA
VB 2,3/2/24 230 Vac 2 x 24 Vac 2,3 VA
VB 2,8/1/6 230 Vac 6 Vac 2,8 VA
VB 2,8/1/8 230 Vac 8 Vac 2,8 VA
VB 2,8/1/9 230 Vac 9 Vac 2,8 VA
VB 2,8/1/12 230 Vac 12 Vac 2,8 VA
VB 2,8/1/15 230 Vac 15 Vac 2,8 VA
VB 2,8/1/18 230 Vac 18 Vac 2,8 VA
VB 2,8/1/24 230 Vac 24 Vac 2,8 VA
VB 2,8/2/6 230 Vac 2 x 6 Vac 2,8 VA
VB 2,8/2/8 230 Vac 2 x 8 Vac 2,8 VA
VB 2,8/2/9 230 Vac 2 x 9 Vac 2,8 VA
VB 2,8/2/12 230 Vac 2 x 12 Vac 2,8 VA
VB 2,8/2/15 230 Vac 2 x 15 Vac 2,8 VA
VB 2,8/2/18 230 Vac 2 x 18 Vac 2,8 VA
VB 2,8/2/24 230 Vac 2 x 24 Vac 2,8 VA
VB 3,2/1/6 230 Vac 6 Vac 3,2 VA
VB 3,2/1/8 230 Vac 8 Vac 3,2 VA
VB 3,2/1/9 230 Vac 9 Vac 3,2 VA
VB 3,2/1/12 230 Vac 12 Vac 3,2 VA
VB 3,2/1/15 230 Vac 15 Vac 3,2 VA
VB 3,2/1/18 230 Vac 18 Vac 3,2 VA
VB 3,2/1/24 230 Vac 24 Vac 3,2 VA
VB 3,2/2/6 230 Vac 2 x 6 Vac 3,2 VA
VB 3,2/2/8 230 Vac 2 x 8 Vac 3,2 VA
VB 3,2/2/9 230 Vac 2 x 9 Vac 3,2 VA
VB 3,2/2/12 230 Vac 2 x 12 Vac 3,2 VA
VB 3,2/2/15 230 Vac 2 x 15 Vac 3,2 VA
VB 3,2/2/18 230 Vac 2 x 18 Vac 3,2 VA
VB 3,2/2/24 230 Vac 2 x 24 Vac 3,2 VA

Technische Daten für VB 1,0/2/15

Eingangsdaten
Bemessungseingangsspannung 230 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 15 Vac
Bemessungsleistung 1 VA
Leerlaufspannung (ca. x Faktor) 1,40
Leerlaufverluste (typ.) 0,90 W
Wirkungsgrad 55,0 %
Normen
Klassifizierung Sicherheitstransformator
Zulassungen
Approbationen cURus, VDE
Umwelt
Umgebungstemperatur max. 70 °C
Sicherheit und Schutz
Bauart vergossen
Isolierstoffklasse VDE=B, UL=class 105
Schutzart IP 00
Schutzklasse (vorbereitet) II
Kurzschlussfestigkeit unbedingt kurzschlussfest
Anschluss und Montage
Anschlüsse Lötstifte für Leiterplatten

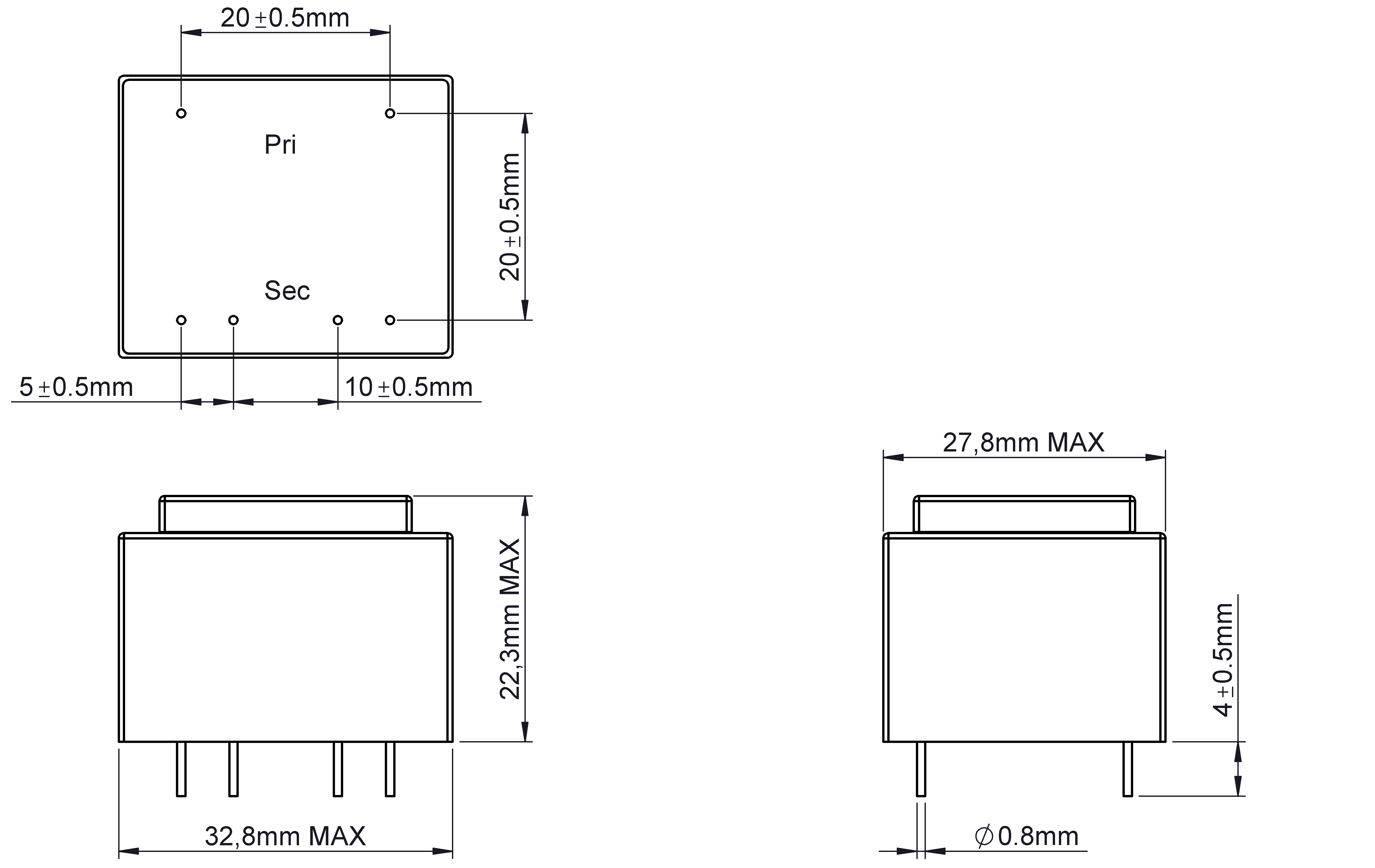

Maße und Gewichte
Breite 27,3 mm
Höhe 21,8 mm
Tiefe 32,3 mm
Stift (ø) 0,8 mm
Kerntyp EI 30/10,5
Gewicht 0,07 kg

Infos zur VB-Baureihe

Allgemeine Daten
  • Bemessungsleistung 0,35 - 3,2 VA
  • Wirkungsgrad bis zu 58 %
  • Umgebungstemperatur max. 70 °C (VB 3,2 max. 50 °C)
  • Isolierstoffklasse B
  • Bemessungseingangsspannung 230 Vac
  • Bemessungsausgangsspannung 6 - 2 x 24 Vac
  • Schutzart IP 00
Vorteile
  • Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
  • Minimale Baugröße bei hoher Leistung
  • Für hohe Umgebungstemperaturen ausgelegt
  • Unbedingt kurzschlussfest
  • Selbstverlöschendes Vergussmaterial
  • Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
