VB 0,35/2/15

Netztransformator

Variante VB 0,35/2/15
Bemessungseingangsspannung 230 Vac Bemessungsausgangsspannung 2 x 15 Vac Bemessungsleistung 0,35 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
VB 0,35/1/6 230 Vac 6 Vac 0,35 VA
VB 0,35/1/8 230 Vac 8 Vac 0,35 VA
VB 0,35/1/9 230 Vac 9 Vac 0,35 VA
VB 0,35/1/12 230 Vac 12 Vac 0,35 VA
VB 0,35/1/15 230 Vac 15 Vac 0,35 VA
VB 0,35/1/18 230 Vac 18 Vac 0,35 VA
VB 0,35/1/24 230 Vac 24 Vac 0,35 VA
VB 0,35/2/6 230 Vac 2 x 6 Vac 0,35 VA
VB 0,35/2/8 230 Vac 2 x 8 Vac 0,35 VA
VB 0,35/2/9 230 Vac 2 x 9 Vac 0,35 VA
VB 0,35/2/12 230 Vac 2 x 12 Vac 0,35 VA
VB 0,35/2/15 230 Vac 2 x 15 Vac 0,35 VA
VB 0,35/2/18 230 Vac 2 x 18 Vac 0,35 VA
VB 0,35/2/24 230 Vac 2 x 24 Vac 0,35 VA
VB 0,5/1/6 230 Vac 6 Vac 0,5 VA
VB 0,5/1/8 230 Vac 8 Vac 0,5 VA
VB 0,5/1/9 230 Vac 9 Vac 0,5 VA
VB 0,5/1/12 230 Vac 12 Vac 0,5 VA
VB 0,5/1/15 230 Vac 15 Vac 0,5 VA
VB 0,5/1/18 230 Vac 18 Vac 0,5 VA
VB 0,5/1/24 230 Vac 24 Vac 0,5 VA
VB 0,5/2/6 230 Vac 2 x 6 Vac 0,5 VA
VB 0,5/2/8 230 Vac 2 x 8 Vac 0,5 VA
VB 0,5/2/9 230 Vac 2 x 9 Vac 0,5 VA
VB 0,5/2/12 230 Vac 2 x 12 Vac 0,5 VA
VB 0,5/2/15 230 Vac 2 x 15 Vac 0,5 VA
VB 0,5/2/18 230 Vac 2 x 18 Vac 0,5 VA
VB 0,5/2/24 230 Vac 2 x 24 Vac 0,5 VA
VB 1,0/1/6 230 Vac 6 Vac 1 VA
VB 1,0/1/8 230 Vac 8 Vac 1 VA
VB 1,0/1/9 230 Vac 9 Vac 1 VA
VB 1,0/1/12 230 Vac 12 Vac 1 VA
VB 1,0/1/15 230 Vac 15 Vac 1 VA
VB 1,0/1/18 230 Vac 18 Vac 1 VA
VB 1,0/1/24 230 Vac 24 Vac 1 VA
VB 1,0/2/6 230 Vac 2 x 6 Vac 1 VA
VB 1,0/2/8 230 Vac 2 x 8 Vac 1 VA
VB 1,0/2/9 230 Vac 2 x 9 Vac 1 VA
VB 1,0/2/12 230 Vac 2 x 12 Vac 1 VA
VB 1,0/2/15 230 Vac 2 x 15 Vac 1 VA
VB 1,0/2/18 230 Vac 2 x 18 Vac 1 VA
VB 1,0/2/24 230 Vac 2 x 24 Vac 1 VA
VB 1,2/1/6 230 Vac 6 Vac 1,2 VA
VB 1,2/1/8 230 Vac 8 Vac 1,2 VA
VB 1,2/1/9 230 Vac 9 Vac 1,2 VA
VB 1,2/1/12 230 Vac 12 Vac 1,2 VA
VB 1,2/1/15 230 Vac 15 Vac 1,2 VA
VB 1,2/1/18 230 Vac 18 Vac 1,2 VA
VB 1,2/1/24 230 Vac 24 Vac 1,2 VA
VB 1,2/2/6 230 Vac 2 x 6 Vac 1,2 VA
VB 1,2/2/8 230 Vac 2 x 8 Vac 1,2 VA
VB 1,2/2/9 230 Vac 2 x 9 Vac 1,2 VA
VB 1,2/2/12 230 Vac 2 x 12 Vac 1,2 VA
VB 1,2/2/15 230 Vac 2 x 15 Vac 1,2 VA
VB 1,2/2/18 230 Vac 2 x 18 Vac 1,2 VA
VB 1,2/2/24 230 Vac 2 x 24 Vac 1,2 VA
VB 1,5/1/6 230 Vac 6 Vac 1,5 VA
VB 1,5/1/8 230 Vac 8 Vac 1,5 VA
VB 1,5/1/9 230 Vac 9 Vac 1,5 VA
VB 1,5/1/12 230 Vac 12 Vac 1,5 VA
VB 1,5/1/15 230 Vac 15 Vac 1,5 VA
VB 1,5/1/18 230 Vac 18 Vac 1,5 VA
VB 1,5/1/24 230 Vac 24 Vac 1,5 VA
VB 1,5/2/6 230 Vac 2 x 6 Vac 1,5 VA
VB 1,5/2/8 230 Vac 2 x 8 Vac 1,5 VA
VB 1,5/2/9 230 Vac 2 x 9 Vac 1,5 VA
VB 1,5/2/12 230 Vac 2 x 12 Vac 1,5 VA
VB 1,5/2/15 230 Vac 2 x 15 Vac 1,5 VA
VB 1,5/2/18 230 Vac 2 x 18 Vac 1,5 VA
VB 1,5/2/24 230 Vac 2 x 24 Vac 1,5 VA
VB 2,0/1/6 230 Vac 6 Vac 2 VA
VB 2,0/1/8 230 Vac 8 Vac 2 VA
VB 2,0/1/9 230 Vac 9 Vac 2 VA
VB 2,0/1/12 230 Vac 12 Vac 2 VA
VB 2,0/1/15 230 Vac 15 Vac 2 VA
VB 2,0/1/18 230 Vac 18 Vac 2 VA
VB 2,0/1/24 230 Vac 24 Vac 2 VA
VB 2,0/2/6 230 Vac 2 x 6 Vac 2 VA
VB 2,0/2/8 230 Vac 2 x 8 Vac 2 VA
VB 2,0/2/9 230 Vac 2 x 9 Vac 2 VA
VB 2,0/2/12 230 Vac 2 x 12 Vac 2 VA
VB 2,0/2/15 230 Vac 2 x 15 Vac 2 VA
VB 2,0/2/18 230 Vac 2 x 18 Vac 2 VA
VB 2,0/2/24 230 Vac 2 x 24 Vac 2 VA
VB 2,3/1/6 230 Vac 6 Vac 2,3 VA
VB 2,3/1/8 230 Vac 8 Vac 2,3 VA
VB 2,3/1/9 230 Vac 9 Vac 2,3 VA
VB 2,3/1/12 230 Vac 12 Vac 2,3 VA
VB 2,3/1/15 230 Vac 15 Vac 2,3 VA
VB 2,3/1/18 230 Vac 18 Vac 2,3 VA
VB 2,3/1/24 230 Vac 24 Vac 2,3 VA
VB 2,3/2/6 230 Vac 2 x 6 Vac 2,3 VA
VB 2,3/2/8 230 Vac 2 x 8 Vac 2,3 VA
VB 2,3/2/9 230 Vac 2 x 9 Vac 2,3 VA
VB 2,3/2/12 230 Vac 2 x 12 Vac 2,3 VA
VB 2,3/2/15 230 Vac 2 x 15 Vac 2,3 VA
VB 2,3/2/18 230 Vac 2 x 18 Vac 2,3 VA
VB 2,3/2/24 230 Vac 2 x 24 Vac 2,3 VA
VB 2,8/1/6 230 Vac 6 Vac 2,8 VA
VB 2,8/1/8 230 Vac 8 Vac 2,8 VA
VB 2,8/1/9 230 Vac 9 Vac 2,8 VA
VB 2,8/1/12 230 Vac 12 Vac 2,8 VA
VB 2,8/1/15 230 Vac 15 Vac 2,8 VA
VB 2,8/1/18 230 Vac 18 Vac 2,8 VA
VB 2,8/1/24 230 Vac 24 Vac 2,8 VA
VB 2,8/2/6 230 Vac 2 x 6 Vac 2,8 VA
VB 2,8/2/8 230 Vac 2 x 8 Vac 2,8 VA
VB 2,8/2/9 230 Vac 2 x 9 Vac 2,8 VA
VB 2,8/2/12 230 Vac 2 x 12 Vac 2,8 VA
VB 2,8/2/15 230 Vac 2 x 15 Vac 2,8 VA
VB 2,8/2/18 230 Vac 2 x 18 Vac 2,8 VA
VB 2,8/2/24 230 Vac 2 x 24 Vac 2,8 VA
VB 3,2/1/6 230 Vac 6 Vac 3,2 VA
VB 3,2/1/8 230 Vac 8 Vac 3,2 VA
VB 3,2/1/9 230 Vac 9 Vac 3,2 VA
VB 3,2/1/12 230 Vac 12 Vac 3,2 VA
VB 3,2/1/15 230 Vac 15 Vac 3,2 VA
VB 3,2/1/18 230 Vac 18 Vac 3,2 VA
VB 3,2/1/24 230 Vac 24 Vac 3,2 VA
VB 3,2/2/6 230 Vac 2 x 6 Vac 3,2 VA
VB 3,2/2/8 230 Vac 2 x 8 Vac 3,2 VA
VB 3,2/2/9 230 Vac 2 x 9 Vac 3,2 VA
VB 3,2/2/12 230 Vac 2 x 12 Vac 3,2 VA
VB 3,2/2/15 230 Vac 2 x 15 Vac 3,2 VA
VB 3,2/2/18 230 Vac 2 x 18 Vac 3,2 VA
VB 3,2/2/24 230 Vac 2 x 24 Vac 3,2 VA
Abbildung von BLOCK Artikel: VB 0,35/2/15

Technische Daten für VB 0,35/2/15

Eingangsdaten
Bemessungseingangsspannung 230 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 15 Vac
Bemessungsleistung 0,35 VA
Leerlaufspannung (ca. x Faktor) 1,80
Leerlaufverluste (typ.) 1,30 W
Wirkungsgrad 30,0 %
Normen
Klassifizierung Netztransformator
Zulassungen
Approbationen cURus, VDE
Umwelt
Umgebungstemperatur max. 70 °C
Sicherheit und Schutz
Bauart vergossen
Isolierstoffklasse VDE=B, UL=class 105
Schutzart IP 00
Schutzklasse (vorbereitet) II
Kurzschlussfestigkeit unbedingt kurzschlussfest
Anschluss und Montage
Anschlüsse Lötstifte für Leiterplatten

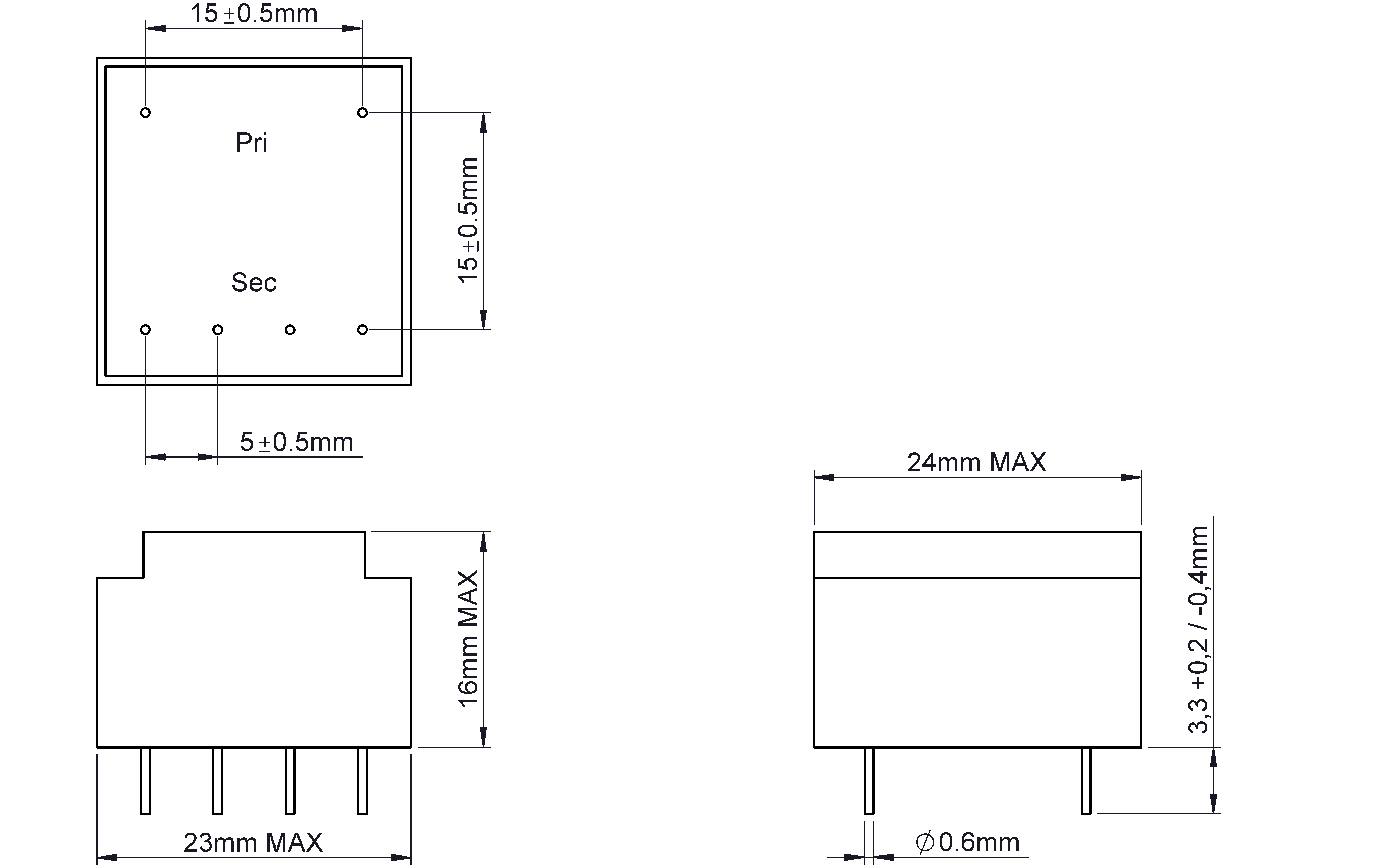

Maße und Gewichte
Breite 22,7 mm
Höhe 15 mm
Tiefe 22 mm
Stift (ø) 0,6 mm
Kerntyp EE 20/6,1
Gewicht 0,02 kg

Infos zur VB-Baureihe

Allgemeine Daten
  • Wirkungsgrad bis zu 58 %
  • Bemessungsleistung 0,35 - 3,2 VA
  • Umgebungstemperatur max. 70 °C (VB 3,2 max. 50 °C)
  • Isolierstoffklasse B
  • Bemessungseingangsspannung 230 Vac
  • Bemessungsausgangsspannung 6 - 2 x 24 Vac
  • Schutzart IP 00
Vorteile
  • Für hohe Umgebungstemperaturen ausgelegt
  • Minimale Baugröße bei hoher Leistung
  • Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
  • Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
  • Unbedingt kurzschlussfest
  • Selbstverlöschendes Vergussmaterial
