USTE 100/2x115

Steuer- und Trenntransformator

Variante USTE 100/2x115
Bemessungseingangsspannung 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac Bemessungsausgangsspannung 2 x 115 Vac Bemessungsleistung VDE (DB cos phi=1) 100 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung VDE (DB cos phi=1)
USTE 40/2x12 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 12 Vac 40 VA
USTE 100/2x12 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 12 Vac 100 VA
USTE 100/2x115 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 115 Vac 100 VA
USTE 250/2x12 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 12 Vac 250 VA
USTE 250/2x115 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 115 Vac 250 VA
USTE 400/2x12 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 12 Vac 400 VA
USTE 400/2x115 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 115 Vac 400 VA
USTE 630/2x12 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 12 Vac 630 VA
USTE 630/2x115 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 115 Vac 630 VA
USTE 800/2x115 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 115 Vac 800 VA
USTE 1000/2x115 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 115 Vac 1.000 VA
USTE 1200/2x115 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 115 Vac 1.200 VA
USTE 1600/2x115 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 115 Vac 1.600 VA
USTE 2500/2x115 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 115 Vac 2.500 VA
USTE 3200/2x115 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac 2 x 115 Vac 3.200 VA
Abbildung von BLOCK Artikel: USTE 100/2x115
Technische Dokumentationen KatalogDatenblatt_USTE Zulassungen / Herstellererklärungen EAC Zulassung Transformatoren/Drosseln

Technische Daten für USTE 100/2x115

Eingangsdaten
Bemessungseingangsspannung 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 115 Vac
Bemessungsleistung VDE (DB cos phi=1) 100 VA
Bemessungsleistung VDE (KB cos phi=0.5) 310 VA
Leerlaufspannung (ca. x Faktor) 1,07
Wirkungsgrad 87,0 %
Normen
Klassifizierung Steuer- und Trenntransformator
Zulassungen
Approbationen cURus
Umwelt
Umgebungstemperatur max. 40 °C
Kühlungsart Selbstkühlung
Sicherheit und Schutz
Bauart offen
Isolierstoffklasse VDE=B, UL=class 130
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest
PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn bez. auf den Einstellwert)
Einstellbereich 208 - 230 Vac 0,63 - 1,00 A
Einstellwert 208 - 230 Vac 0,63 A
Einstellbereich 380 - 415 Vac 0,25 - 0,40 A
Einstellwert 380 - 415 Vac 0,34 A
Einstellbereich 440 +20 Vac 0,25 - 0,40 A
Einstellwert 440 +20 Vac 0,31 A
Einstellbereich 500 -20/+25 Vac 0,25 - 0,40 A
Einstellwert 500 -20/+25 Vac 0,27 A
Einstellbereich 575 ±25 Vac 0,16 - 0,25 A
Einstellwert 575 ±25 Vac 0,24 A
Anschluss und Montage
Anschlüsse Federkraftklemmen, PE 6,3 x 0,8 (Steck)
Befestigung Kombifußplatte auch für TS35-Schiene
Befestigungsschrauben M4

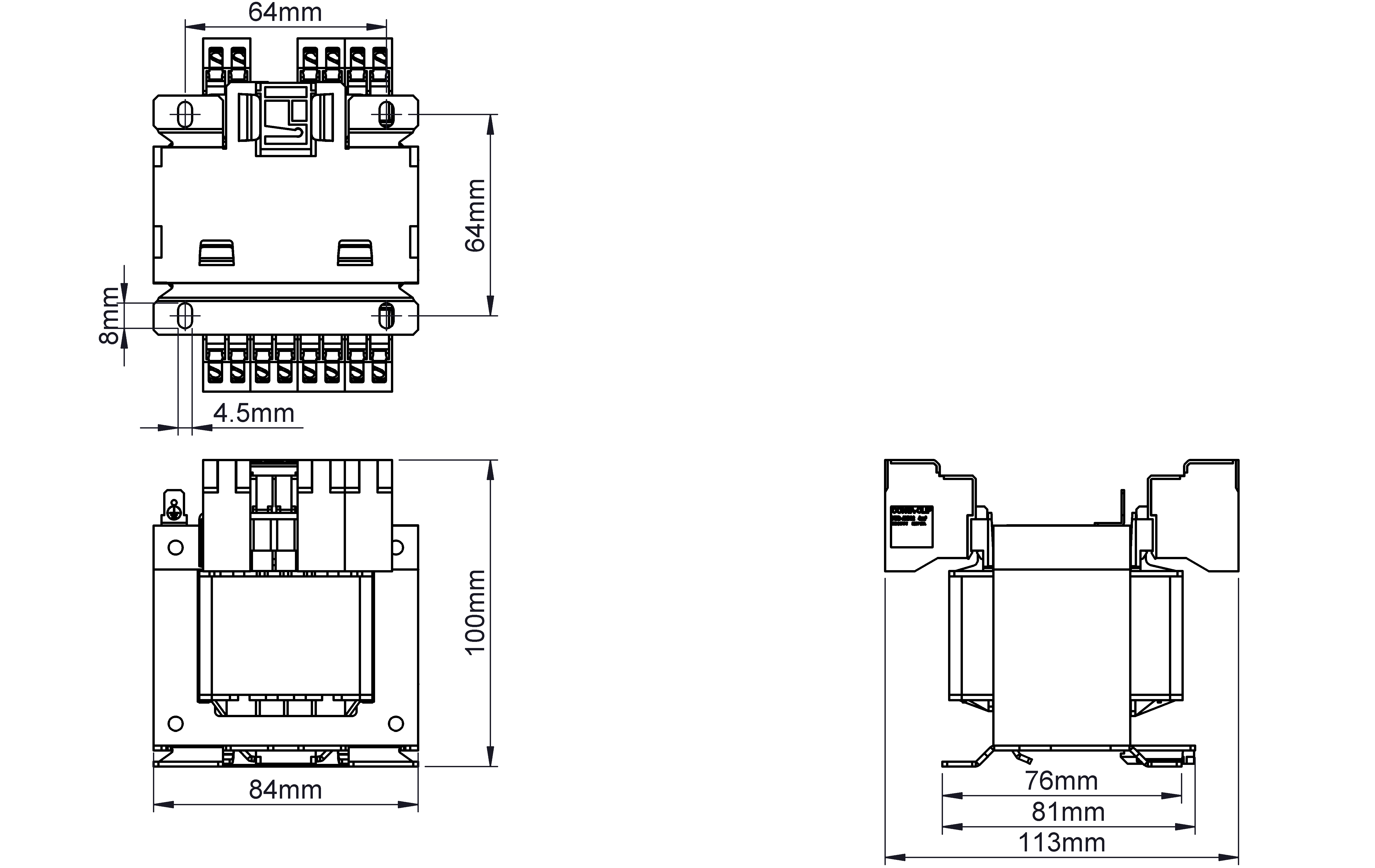

Maße und Gewichte
Breite 84 mm
Höhe 96 mm
Tiefe 85 mm
Gewicht 2,1 kg

Infos zur USTE-Baureihe

Allgemeine Daten
  • Bemessungsausgangsspannung 2 x 12 – 2 x 115 Vac
  • Bemessungseingangsspannung 208 - 600 Vac
  • Bemessungsleistung 100 - 3.200 VA
  • Isolierstoffklasse B
  • Umgebungstemperatur max. 40 °C
  • Wirkungsgrad bis zu 96 %
  • Schutzart IP 00
Vorteile
  • Universelle Eingangsspannungen 208 bis 600 Vac
  • Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
  • Bis 250 VA mit Kombifußplatte für Schraub- und Tragschienenmontage
  • Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
  • Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
  • Kurze Verdrahtungszeit durch Federkraftklemmen
  • Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung
  • Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
