USTE 1000/2x115

Steuer- und Trenntransformator

Variante USTE 1000/2x115

Bemessungseingangsspannung 208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac Bemessungsausgangsspannung 2 x 115 Vac Bemessungsleistung VDE (DB cos phi=1) 1.000 VA

Varianten einblenden

Variante	Bemessungseingangsspannung	Bemessungsausgangsspannung	Bemessungsleistung VDE (DB cos phi=1)
USTE 40/2x12	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 12 Vac	40 VA
USTE 100/2x12	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 12 Vac	100 VA
USTE 100/2x115	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 115 Vac	100 VA
USTE 250/2x12	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 12 Vac	250 VA
USTE 250/2x115	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 115 Vac	250 VA
USTE 400/2x12	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 12 Vac	400 VA
USTE 400/2x115	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 115 Vac	400 VA
USTE 630/2x12	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 12 Vac	630 VA
USTE 630/2x115	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 115 Vac	630 VA
USTE 800/2x115	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 115 Vac	800 VA
USTE 1000/2x115	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 115 Vac	1.000 VA
USTE 1200/2x115	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 115 Vac	1.200 VA
USTE 1600/2x115	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 115 Vac	1.600 VA
USTE 2500/2x115	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 115 Vac	2.500 VA
USTE 3200/2x115	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac	2 x 115 Vac	3.200 VA

Abbildung von BLOCK Artikel: USTE 1000/2x115

DOWNLOADS

Technische Dokumentationen Datenblatt CAD/CAE-Daten 3D-CAD-Model (STEP) ePlan Makro

Technische Daten für USTE 1000/2x115

Eingangsdaten
Bemessungseingangsspannung	208 Vac/ 230 Vac/ 380 Vac/ 400 Vac/ 415 Vac/ 440 Vac/ 460 Vac/ 480 Vac/ 500 Vac/ 525 Vac/ 550 Vac/ 575 Vac/ 600 Vac
Bemessungsfrequenz	50 - 60 Hz

Ausgangsdaten
Bemessungsausgangsspannung	2 x 115 Vac
Bemessungsleistung VDE (DB cos phi=1)	1.000 VA
Bemessungsleistung VDE (KB cos phi=0.5)	5.000 VA
Leerlaufspannung (ca. x Faktor)	1,02
Wirkungsgrad	94,0 %

Normen
Klassifizierung	Steuer- und Trenntransformator

Zulassungen
Approbationen	cULus

Umwelt
Umgebungstemperatur max.	40 °C
Kühlungsart	Selbstkühlung

Sicherheit und Schutz
Bauart	offen
Isolierstoffklasse	VDE=B, UL=class 130
Schutzart	IP 00
Schutzklasse (vorbereitet)	I
Kurzschlussfestigkeit	nicht kurzschlussfest

PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn bez. auf den Einstellwert)
Einstellbereich 208 - 230 Vac	4,00 - 6,30 A
Einstellwert 208 - 230 Vac	5,00 A
Einstellbereich 380 - 415 Vac	2,50 - 4,00 A
Einstellwert 380 - 415 Vac	2,70 A
Einstellbereich 440 +20 Vac	1,60 - 2,50 A
Einstellwert 440 +20 Vac	2,40 A
Einstellbereich 500 -20/+25 Vac	1,60 - 2,50 A
Einstellwert 500 -20/+25 Vac	2,20 A
Einstellbereich 575 ±25 Vac	1,60 - 2,50 A
Einstellwert 575 ±25 Vac	1,90 A

Anschluss und Montage
Befestigung	Fußplatte
Befestigungsschrauben	M6
Anschlüsse Eingang	Federzugklemme, 4 mm²
Anschlüsse Ausgang	Federzugklemme, 4 mm²
Anschlüsse PE	Flachstecker, 6,3 x 0,8 mm

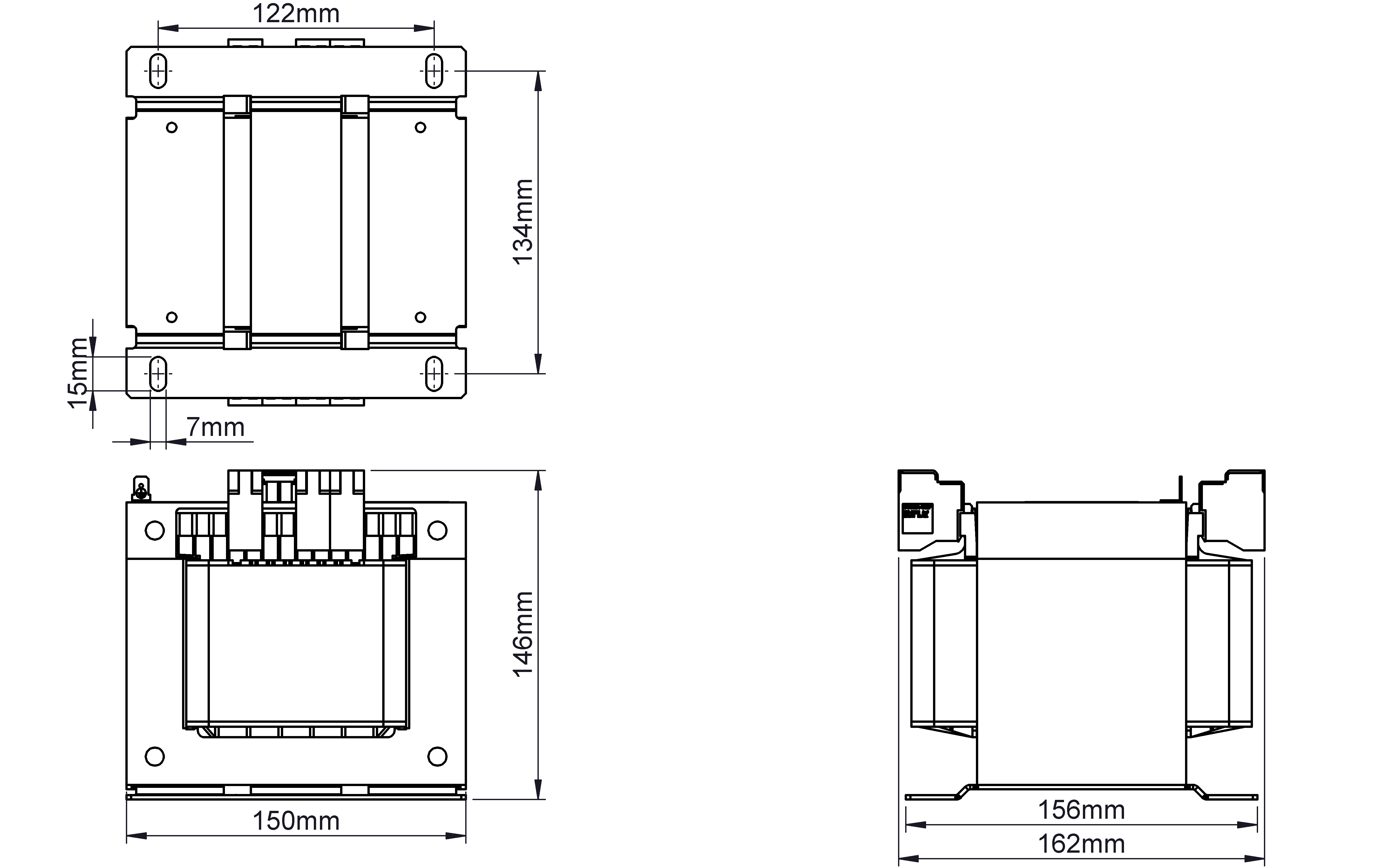

Maße und Gewichte
Breite	150 mm
Höhe	146 mm
Tiefe	162 mm
Gewicht	13,8 kg

Infos zur USTE-Baureihe

Allgemeine Daten

Isolierstoffklasse B
Bemessungsleistung 100 - 3.200 VA
Umgebungstemperatur max. 40 °C
Wirkungsgrad bis zu 96 %
Schutzart IP 00
Bemessungsausgangsspannung 2 x 12 – 2 x 115 Vac
Bemessungseingangsspannung 208 - 600 Vac

Vorteile

Universelle Eingangsspannungen 208 bis 600 Vac
Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
Bis 250 VA mit Kombifußplatte für Schraub- und Tragschienenmontage
Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
Kurze Verdrahtungszeit durch Push-in-Klemme
Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung

Normen

Steuertransformator
nach: VDE 0570 Teil 2-2, DIN EN 61558-2-2, EN 61558-2-2, IEC 61558-2-2, UL 5085-1/-2, CSA 22.2 No.66
Trenntransformator
nach: VDE 0570 Teil 2-4, DIN EN 61558-2-4, EN 61558-2-4, IEC 61558-2-4, UL 5085-1/-2, CSA 22.2 No.66
Trenntransformator
nach: VDE 0570 Teil 2-4, DIN EN 61558-2-4, EN 61558-2-4, IEC 61558-2-4, UL 5085-1/-2, CSA 22.2 No.66

Zulassungen

UL 5085-1/-2, CSA 22.2 No.66

Anwendungen

Als Sicherheitstransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Durch die Begrenzung der Ausgangsspannung ist der Transformator für den Aufbau von SELV sowie PELV Stromkreisen geeignet.
Als Trenntransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Der Transformator kann für den Aufbau der Schutzmaßnahme Schutztrennung entsprechend VDE 0100 eingesetzt werden.
Als Steuertransformator zur elektrischen Trennung der Ein- und Ausgangsseite. Durch die Konstruktion ist der Transformator zur Versorgung von Steuerungen entsprechend EN 60204 ausgelegt.
