TT3-A125-4040-0
Trenntransformator TT3 Neo
Variante TT3-A125-4040-0
Bemessungseingangsspannung
3 x 400 Vac
Bemessungsausgangsspannung
3 x 400 Vac
Bemessungsleistung
125.000 VA
| Variante | Bemessungseingangsspannung | Bemessungsausgangsspannung | Bemessungsleistung | |
|---|---|---|---|---|
| TT3-A010-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 10.000 VA | |
| TT3-A016-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 16.000 VA | |
| TT3-A020-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 20.000 VA | |
| TT3-A025-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 25.000 VA | |
| TT3-A030-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 30.000 VA | |
| TT3-A040-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 40.000 VA | |
| TT3-A050-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 50.000 VA | |
| TT3-A063-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 63.000 VA | |
| TT3-A080-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 80.000 VA | |
| TT3-A100-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 100.000 VA | |
| TT3-A125-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 125.000 VA | |
| TT3-A160-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 160.000 VA | |
| TT3-A200-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 200.000 VA | |
| TT3-A250-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 250.000 VA | |
| TT3-A315-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 315.000 VA | |
| TT3-A400-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 400.000 VA | |
| TT3-A500-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 500.000 VA | |
| TT3-A630-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 630.000 VA | |
| TT3-A800-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 800.000 VA | |
| TT3C1000-4040-0 | 3 x 400 Vac | 3 x 400 Vac | 1.000.000 VA |
DOWNLOADS
Zulassungen / Herstellererklärungen
EAC Zulassung
Ergänzende Informationen
Broschüre TT3 Neo
Technische Daten für TT3-A125-4040-0

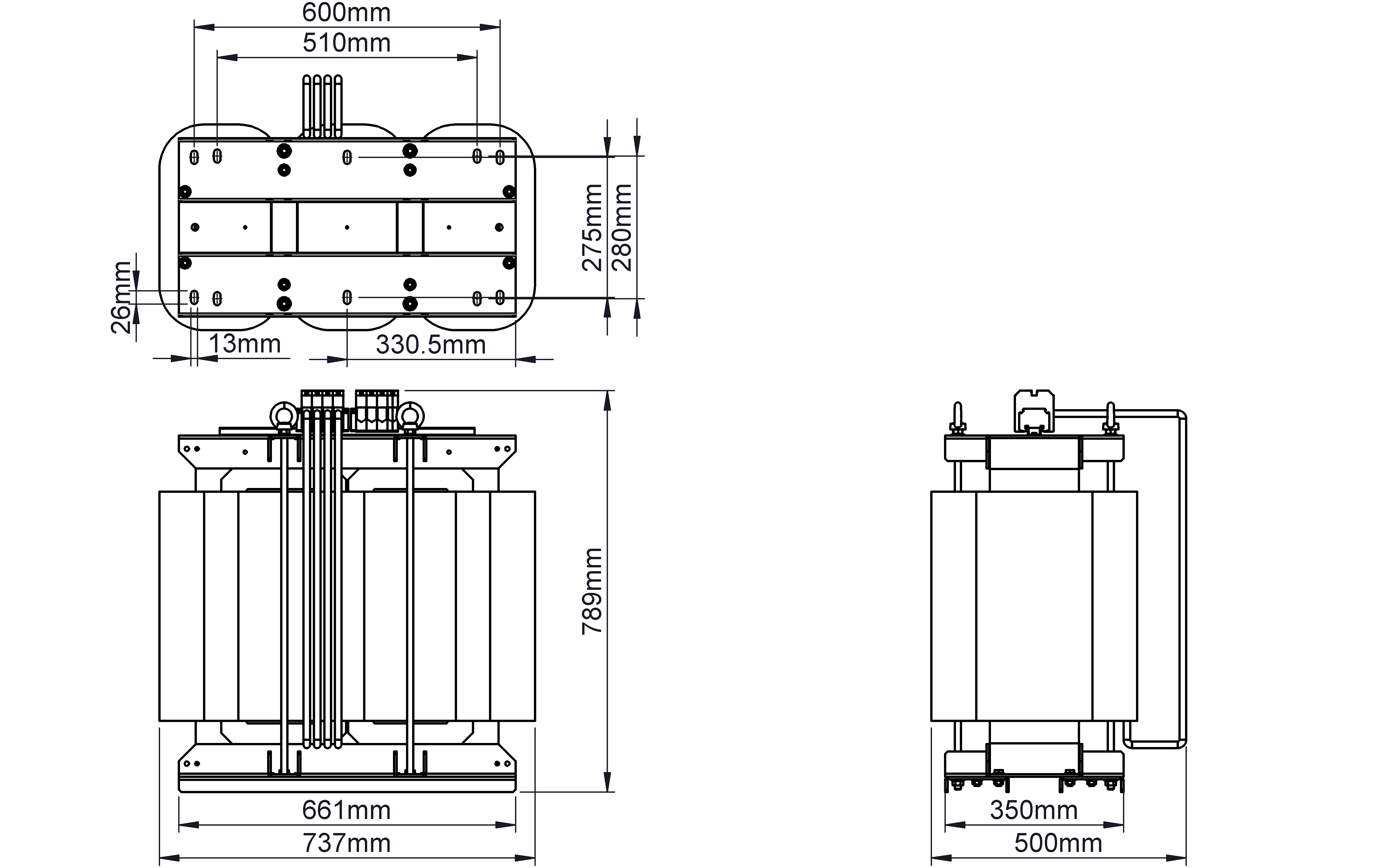

| Eingangsdaten | |
|---|---|
| Bemessungseingangsspannung | 3 x 400 Vac |
| Bemessungsfrequenz | 50 - 60 Hz |
| Ausgangsdaten | |
|---|---|
| Bemessungsausgangsspannung | 3 x 400 Vac |
| Bemessungsleistung | 125.000 VA |
| Ausgangsnennstrom | 3 x 180,4 A |
| Kurzschlussspannung | 4,4 % |
| Schaltgruppe | Dyn 5 |
| Umwelt | |
|---|---|
| Umgebungstemperatur max. | 40 °C |
| Sicherheit und Schutz | |
|---|---|
| Bauart | offen |
| Isolierstoffklasse | F |
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Anschluss und Montage | |
|---|---|
| Anschlüsse | Schraubklemme 70 mm² |
| Befestigung | Fußwinkel |
| Anschlüsse Eingang | Schraubklemme, 70 mm² |
| Anschlüsse Ausgang | Schraubklemme, 70 mm² |
| Anschlüsse PE | Schraubklemme, 70 mm² |
| Maße und Gewichte | |
|---|---|
| Breite | 740 mm |
| Höhe | 805 mm |
| Tiefe | 400 mm |
| Kerntyp | 3UC 594/175 |
| Gewicht | 410,00 kg |
Infos zur TT3 Neo-Baureihe
Allgemeine Daten
- Schutzart IP 00
- Bemessungsleistung 10 kVA - 1 MVA
- Isolierstoffklasse F
- Umgebungstemperatur max. 40 °C
- Bemessungsausgangsspannung 3 x 400 Vac
- Bemessungseingangsspannung 3 x 400 Vac
Vorteile
- Sichere galvanische Trennung
- Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
- Integrierte Kranösen
- Auf Wunsch können die Transformatoren mit individuellen Spannungen realisiert werden
- Sehr gute Abfuhr der Wärmeverluste durch optimal angeordnete Kühlkanäle innerhalb der Wicklungen
