TT3 2,5-69-4

Trenntransformator TT3

Variante TT3 2,5-69-4
Bemessungseingangsspannung 3 x 690 Vac Bemessungsausgangsspannung 3 x 400 Vac Bemessungsleistung 2.500 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
TT3 6,3-4-4 3 x 400 Vac 3 x 400 Vac 6.300 VA
TT3 8-4-4 3 x 400 Vac 3 x 400 Vac 8.000 VA
TT3 10-4-4 3 x 400 Vac 3 x 400 Vac 10.000 VA
TT3 12,5-4-4 3 x 400 Vac 3 x 400 Vac 12.500 VA
TT3 16-4-4 3 x 400 Vac 3 x 400 Vac 16.000 VA
TT3 20-4-4 3 x 400 Vac 3 x 400 Vac 20.000 VA
TT3 25-4-4 3 x 400 Vac 3 x 400 Vac 25.000 VA
TT3 30-4-4 3 x 400 Vac 3 x 400 Vac 30.000 VA
TT3 1-4-4 3 x 400 Vac 3 x 400 Vac 1.000 VA
TT3 2,5-4-4 3 x 400 Vac 3 x 400 Vac 2.500 VA
TT3 5-4-4 3 x 400 Vac 3 x 400 Vac 5.000 VA
TT3 25-69-4 3 x 690 Vac 3 x 400 Vac 25.000 VA
TT3 10-69-4 3 x 690 Vac 3 x 400 Vac 10.000 VA
TT3 20-69-4 3 x 690 Vac 3 x 400 Vac 20.000 VA
TT3 2,5-69-4 3 x 690 Vac 3 x 400 Vac 2.500 VA
Abbildung von BLOCK Artikel: TT3 2,5-69-4
Technische Dokumentationen KatalogDatenblatt_TT3 Zulassungen / Herstellererklärungen EAC Zulassung Transformatoren/Drosseln

Technische Daten für TT3 2,5-69-4

Eingangsdaten
Bemessungseingangsspannung 3 x 690 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 3 x 400 Vac
Anzapfungen Ausgang (±) ±5 %
Bemessungsleistung 2.500 VA
Bemessungsstrom 3 x 3,8 Aac (3 x 380 Vac) 3 x 3,7 Aac (3 x 400 Vac) 3 x 3,5 Aac (3 x 420 Vac)
Kurzschlussspannung 3,8 %
Verlustleistung 155,0 W
Schaltgruppe Dyn 5
Wirkungsgrad 94,2 %
Zulassungen
Approbationen -
Umwelt
Umgebungstemperatur max. 50 °C
Sicherheit und Schutz
Bauart offen
Isolierstoffklasse F (155 °C)
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest
Anschluss und Montage
Anschlüsse Schraubklemme
Befestigung Fußwinkel
Befestigungsschrauben M8
Kabelverschraubung Typ 2 x M25
Kabelverschraubung Ø 9 - 14 mm

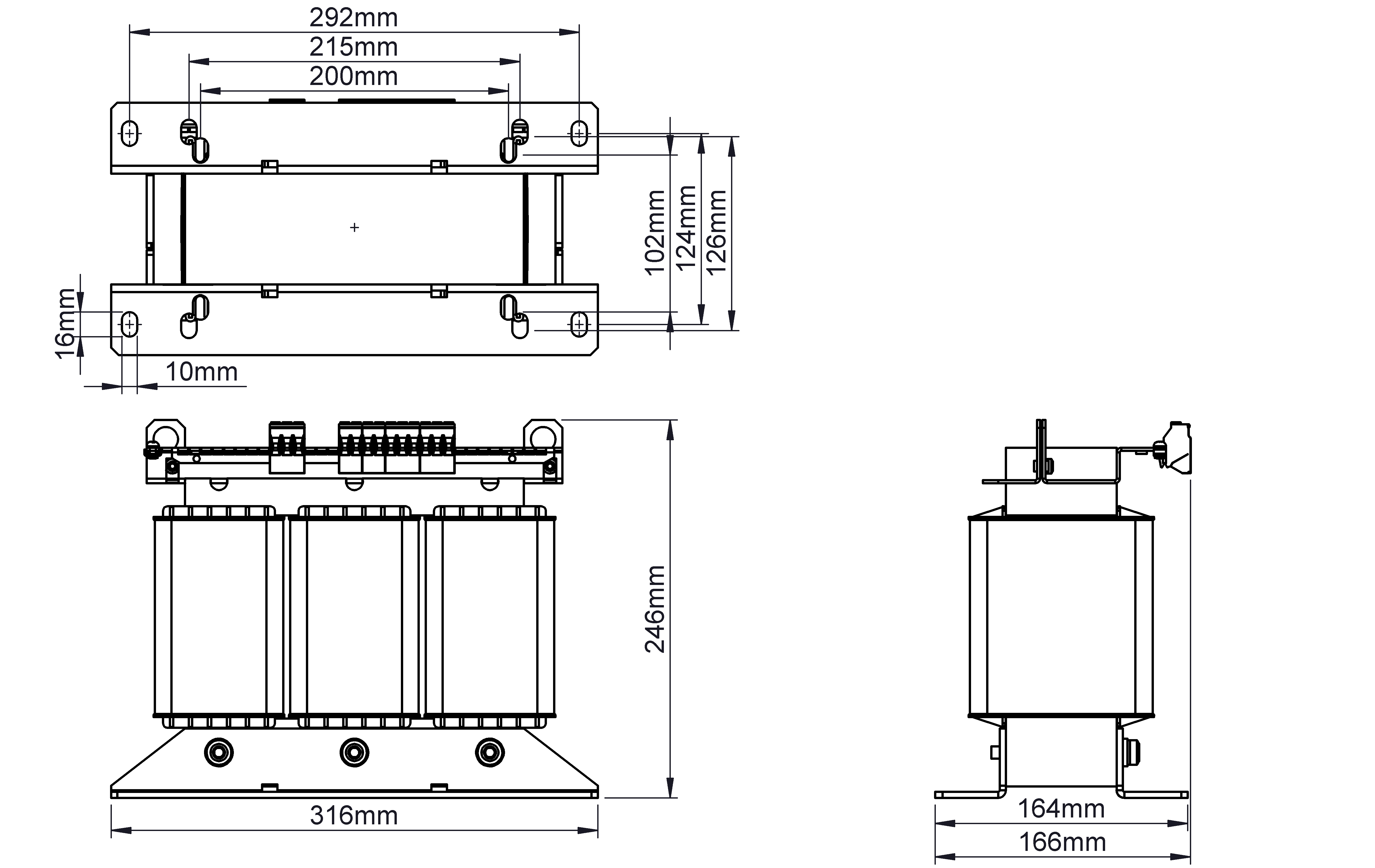

Maße und Gewichte
Breite 315 mm
Gewicht 29,00 kg
Höhe 250 mm
Kerntyp 3UI 132/72
Tiefe 165 mm

Infos zur TT3-Baureihe

Allgemeine Daten
  • Bemessungseingangsspannung 3 x 400 Vac, 3 x 690 Vac
  • Bemessungsausgangsspannung 3 x 400 Vac
  • Bemessungsleistung 1000 - 30000 VA
  • Isolierstoffklasse F
  • Umgebungstemperatur max. 50 °C
  • Wirkungsgrad bis zu 97,5 %
  • Schutzart IP 00 oder IP 23
  • Angepasste Gehäuse für höhere Schutzarten optional
Vorteile
  • Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung
  • Verbreiterter Fußwinkel für einfache Montage von oben
  • Integrierte Kranösen
  • Patentierte Montagetechnik zur Verringerung von Wärmeverlusten
  • Multifunktionale Fußwinkel mit insgesamt 12 Langlöchern
  • Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3
  • Sichere galvanische Trennung
  • Sekundärseitig ±5 % Anzapfungen zur Spannungsanpassung
