TT3 20-4-4

Trenntransformator TT3

Variante TT3 20-4-4
Bemessungseingangsspannung 3 x 400 Vac Bemessungsausgangsspannung 3 x 400 Vac Bemessungsleistung 20.000 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
TT3 1-4-4 3 x 400 Vac 3 x 400 Vac 1.000 VA
TT3 2,5-4-4 3 x 400 Vac 3 x 400 Vac 2.500 VA
TT3 2,5-69-4 3 x 690 Vac 3 x 400 Vac 2.500 VA
TT3 5-4-4 3 x 400 Vac 3 x 400 Vac 5.000 VA
TT3 6,3-4-4 3 x 400 Vac 3 x 400 Vac 6.300 VA
TT3 8-4-4 3 x 400 Vac 3 x 400 Vac 8.000 VA
TT3 10-4-4 3 x 400 Vac 3 x 400 Vac 10.000 VA
TT3 10-69-4 3 x 690 Vac 3 x 400 Vac 10.000 VA
TT3 12,5-4-4 3 x 400 Vac 3 x 400 Vac 12.500 VA
TT3 16-4-4 3 x 400 Vac 3 x 400 Vac 16.000 VA
TT3 20-4-4 3 x 400 Vac 3 x 400 Vac 20.000 VA
TT3 20-69-4 3 x 690 Vac 3 x 400 Vac 20.000 VA
TT3 25-4-4 3 x 400 Vac 3 x 400 Vac 25.000 VA
TT3 25-69-4 3 x 690 Vac 3 x 400 Vac 25.000 VA
TT3 30-4-4 3 x 400 Vac 3 x 400 Vac 30.000 VA

Technische Daten für TT3 20-4-4

Eingangsdaten
Bemessungseingangsspannung 3 x 400 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 3 x 400 Vac
Anzapfungen Ausgang (±) ±5 %
Bemessungsleistung 20.000 VA
Bemessungsstrom 3 x 30,4 Aac (3 x 380 Vac) 3 x 28,9 Aac (3 x 400 Vac) 3 x 27,5 Aac (3 x 420 Vac)
Kurzschlussspannung 1,5 %
Verlustleistung 525,0 W
Schaltgruppe Dyn 5
Wirkungsgrad 97,5 %
Zulassungen
Approbationen cURus
Umwelt
Umgebungstemperatur max. 50 °C
Sicherheit und Schutz
Bauart offen
Isolierstoffklasse VDE=F, UL=class 155
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest
Anschluss und Montage
Befestigung Fußwinkel
Befestigungsschrauben M12
Anschlüsse Eingang Schraubklemme, 10 mm²
Anschlüsse Ausgang Schraubklemme, 10 mm²
Anschlüsse PE Schraubklemme, 4 mm²

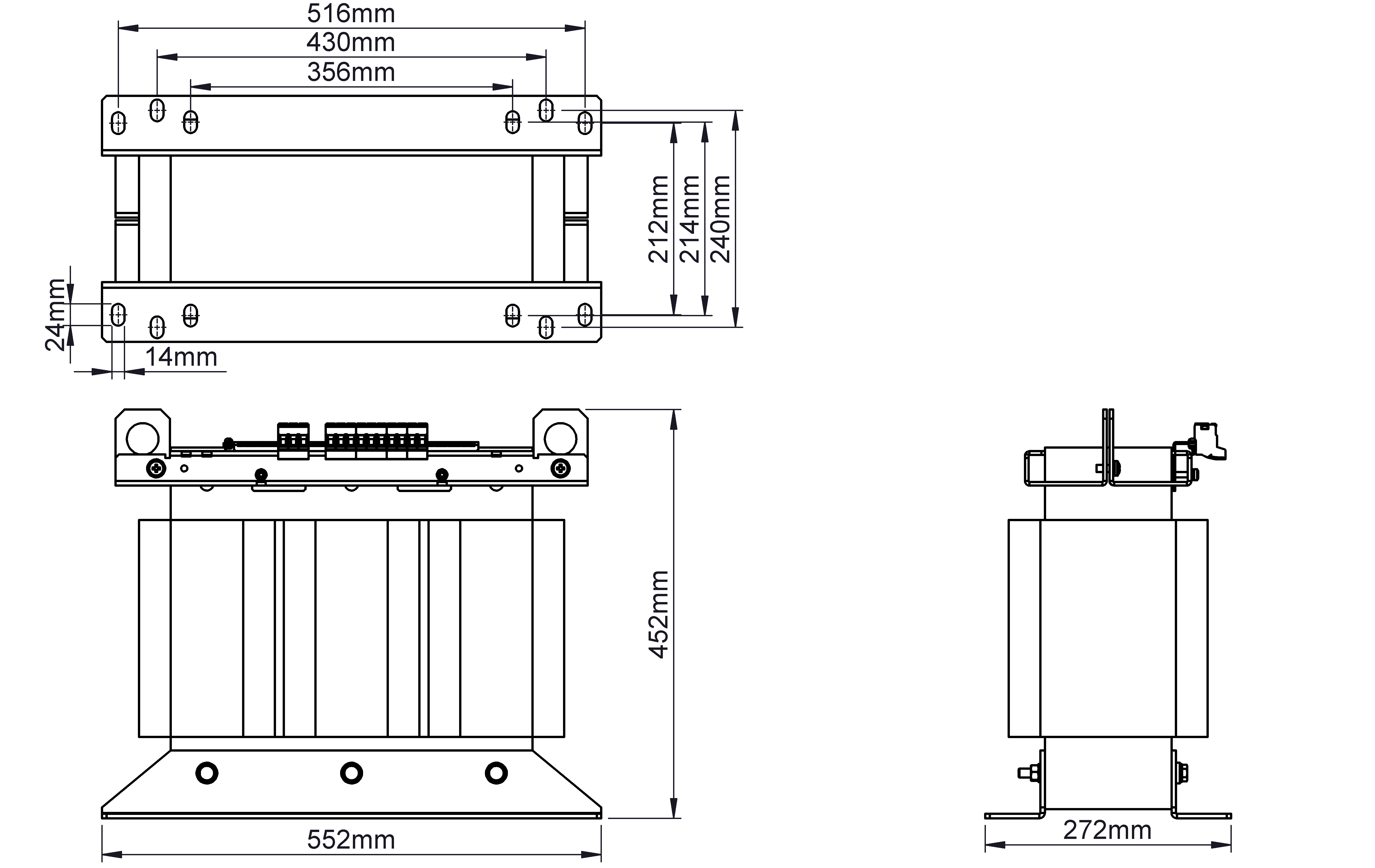

Maße und Gewichte
Breite 550 mm
Höhe 510 mm
Tiefe 297 mm
Kerntyp 3UI 240/140
Gewicht 180,00 kg

Infos zur TT3-Baureihe

Allgemeine Daten
  • Bemessungseingangsspannung 3 x 400 Vac, 3 x 690 Vac
  • Bemessungsausgangsspannung 3 x 400 Vac
  • Bemessungsleistung 1.000 - 30.000 VA
  • Isolierstoffklasse F
  • Umgebungstemperatur max. 50 °C
  • Wirkungsgrad bis zu 97,5 %
  • Schutzart IP 00 oder IP 23
  • Angepasste Gehäuse für höhere Schutzarten optional
Vorteile
  • Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
  • Multifunktionale Fußwinkel mit insgesamt 12 Langlöchern
  • Sekundärseitig ±5 % Anzapfungen zur Spannungsanpassung
  • Integrierte Kranösen
  • Verbreiterter Fußwinkel für einfache Montage von oben
  • Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3
  • Sichere galvanische Trennung
  • Patentierte Montagetechnik zur Verringerung von Wärmeverlusten
