TT3 10-69-4

Trenntransformator TT3

Variante TT3 10-69-4
Bemessungseingangsspannung 3 x 690 Vac Bemessungsausgangsspannung 3 x 400 Vac Bemessungsleistung 10.000 VA
Varianten einblenden
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
TT3 1-4-4 3 x 400 Vac 3 x 400 Vac 1.000 VA
TT3 2,5-4-4 3 x 400 Vac 3 x 400 Vac 2.500 VA
TT3 2,5-69-4 3 x 690 Vac 3 x 400 Vac 2.500 VA
TT3 5-4-4 3 x 400 Vac 3 x 400 Vac 5.000 VA
TT3 6,3-4-4 3 x 400 Vac 3 x 400 Vac 6.300 VA
TT3 8-4-4 3 x 400 Vac 3 x 400 Vac 8.000 VA
TT3 10-4-4 3 x 400 Vac 3 x 400 Vac 10.000 VA
TT3 10-69-4 3 x 690 Vac 3 x 400 Vac 10.000 VA
TT3 12,5-4-4 3 x 400 Vac 3 x 400 Vac 12.500 VA
TT3 16-4-4 3 x 400 Vac 3 x 400 Vac 16.000 VA
TT3 20-4-4 3 x 400 Vac 3 x 400 Vac 20.000 VA
TT3 20-69-4 3 x 690 Vac 3 x 400 Vac 20.000 VA
TT3 25-4-4 3 x 400 Vac 3 x 400 Vac 25.000 VA
TT3 25-69-4 3 x 690 Vac 3 x 400 Vac 25.000 VA
TT3 30-4-4 3 x 400 Vac 3 x 400 Vac 30.000 VA
Abbildung von BLOCK Artikel: TT3 10-69-4
Produktdatenblatt herunterladen
Zulassungen / Herstellererklärungen EAC Zulassung CAD/CAE-Daten 3D-CAD-Model (STEP)

Technische Daten für TT3 10-69-4

Eingangsdaten
Bemessungseingangsspannung 3 x 690 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 3 x 400 Vac
Anzapfungen Ausgang (±) ±5 %
Bemessungsleistung 10.000 VA
Bemessungsstrom 3 x 15,1 Aac (3 x 380 Vac) 3 x 14,4 Aac (3 x 400 Vac) 3 x 13,8 Aac (3 x 420 Vac)
Kurzschlussspannung 2,0 %
Verlustleistung 350,0 W
Schaltgruppe Dyn 5
Wirkungsgrad 96,5 %
Zulassungen
Approbationen -
Umwelt
Umgebungstemperatur max. 50 °C
Sicherheit und Schutz
Bauart offen
Isolierstoffklasse F (155 °C)
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest
Anschluss und Montage
Befestigung Fußwinkel
Befestigungsschrauben M10
Anschlüsse Eingang Schraubklemme, 10 mm²
Anschlüsse Ausgang Schraubklemme, 4 mm²
Anschlüsse PE Schraubklemme, 4 mm²

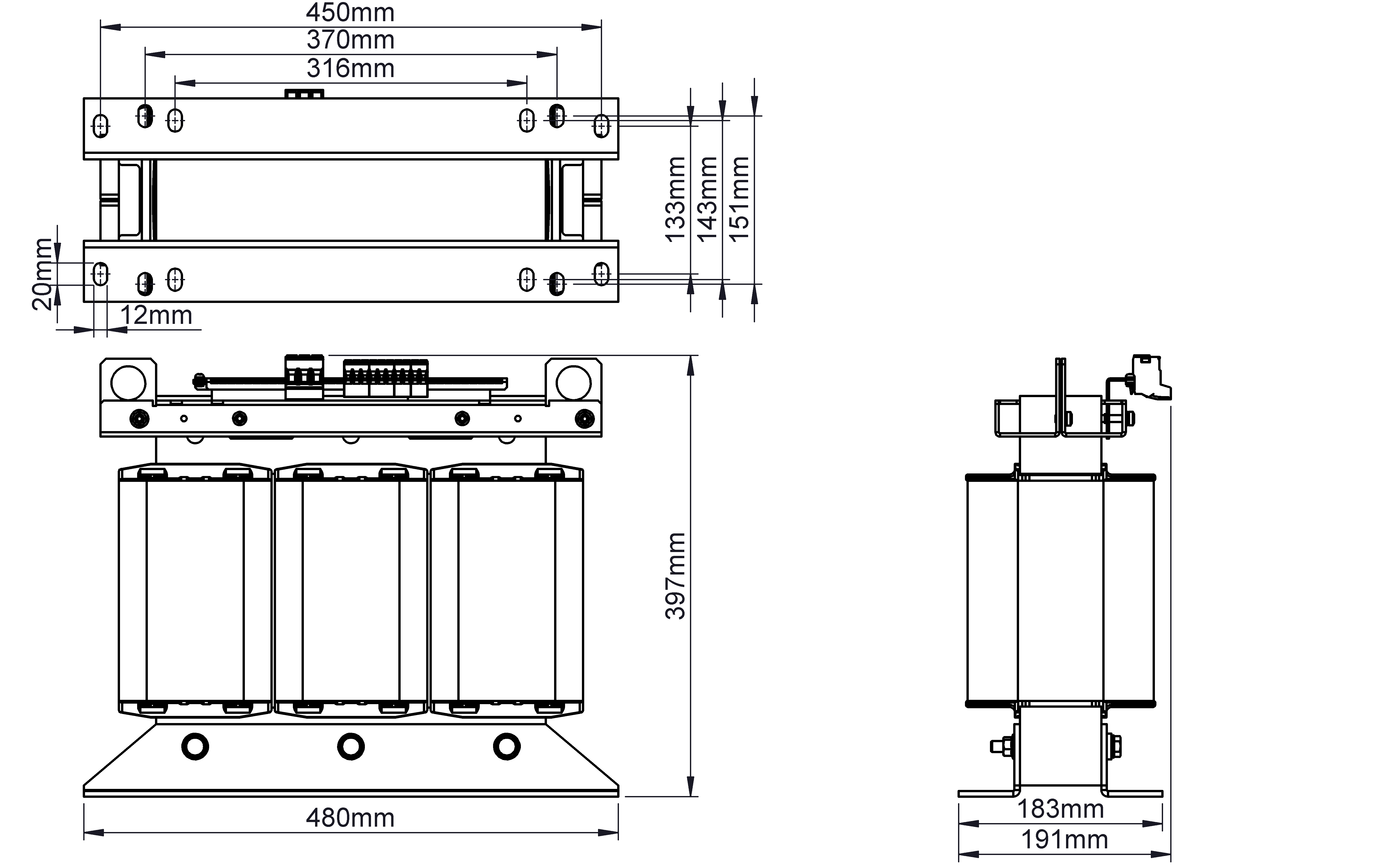

Maße und Gewichte
Breite 480 mm
Höhe 400 mm
Tiefe 192 mm
Kerntyp 3UI 210/73
Gewicht 87,00 kg

Infos zur TT3-Baureihe

Allgemeine Daten
  • Bemessungseingangsspannung 3 x 400 Vac, 3 x 690 Vac
  • Bemessungsausgangsspannung 3 x 400 Vac
  • Bemessungsleistung 1.000 - 30.000 VA
  • Isolierstoffklasse F
  • Umgebungstemperatur max. 50 °C
  • Wirkungsgrad bis zu 97,5 %
  • Schutzart IP 00 oder IP 23
  • Angepasste Gehäuse für höhere Schutzarten optional
Vorteile
  • Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
  • Verbreiterter Fußwinkel für einfache Montage von oben
  • Integrierte Kranösen
  • Patentierte Montagetechnik zur Verringerung von Wärmeverlusten
  • Multifunktionale Fußwinkel mit insgesamt 12 Langlöchern
  • Sekundärseitig ±5 % Anzapfungen zur Spannungsanpassung
  • Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3
  • Sichere galvanische Trennung
