TIM 800

Trenntransformator TIM

Variante TIM 800
Bemessungseingangsspannung 230 Vac Bemessungsausgangsspannung 2 x 115 Vac Bemessungsleistung 800 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
TIM 60 230 Vac 2 x 115 Vac 60 VA
TIM 100 230 Vac 2 x 115 Vac 100 VA
TIM 200 230 Vac 2 x 115 Vac 200 VA
TIM 300 230 Vac 2 x 115 Vac 300 VA
TIM 500 230 Vac 2 x 115 Vac 500 VA
TIM 800 230 Vac 2 x 115 Vac 800 VA
TIM 1000 230 Vac 2 x 115 Vac 1.000 VA
Abbildung von BLOCK Artikel: TIM 800
Zulassungen / Herstellererklärungen EAC Zulassung Ergänzende Informationen Product Change Notification Zulassung

Technische Daten für TIM 800

Eingangsdaten
Bemessungseingangsspannung 230 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 115 Vac
Bemessungsleistung 800 VA
Leerlaufspannung (ca. x Faktor) 1,02
Leerlaufverluste (typ.) 31,00 W
Wirkungsgrad 94,0 %
Zulassungen
Approbationen VDE, cURus
Umwelt
Umgebungstemperatur max. 40 °C
Sicherheit und Schutz
Bauart gekapselt, im Blechgehäuse
Isolierstoffklasse B
Schutzart IP 20
Schutzklasse I
Kurzschlussfestigkeit bedingt kurzschlussfest
Prüfspannung 3750 Vac, 50 Hz
Anschluss und Montage
Anschlüsse Schraubklemme
Befestigung Befestigungslöcher im Gehäuse
Anschlüsse Eingang Schraubklemme, 4 mm²
Anschlüsse Ausgang Schraubklemme, 4 mm²

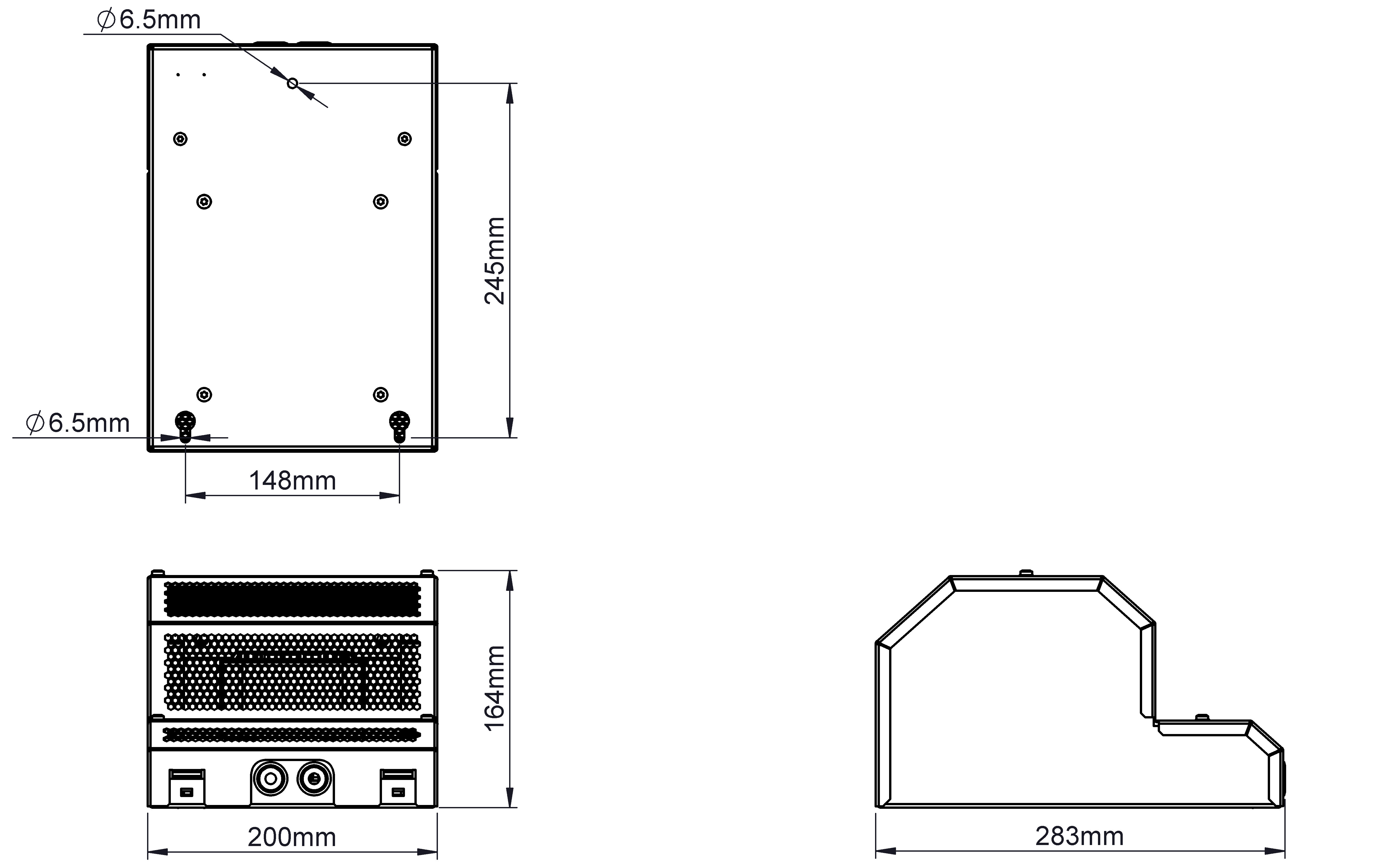

Maße und Gewichte
Breite 200 mm
Höhe 166 mm
Tiefe 283 mm
Gewicht 15,60 kg

Infos zur TIM-Baureihe

Allgemeine Daten
  • Bemessungsausgangsspannung 2 x 115 Vac
  • Bemessungseingangsspannung 230 Vac
  • Schutzart IP 20
  • Wirkungsgrad bis zu 95 %
  • Umgebungstemperatur max. 40 °C
  • Isolierstoffklasse A bzw. B
  • Bemessungsleistung 60 - 1.000 VA
Vorteile
  • Schraubanschlussklemmen unter Abdeckung mit Zugentlastung
  • Sehr guter Feuchtigkeitsschutz und geringe Geräuschentwicklung durch Gießharzvollverguss XtraDenseFill (bis 300 VA)
  • Integrierter Kurzschluss- und Überlastschutz
  • Sichere galvanische Trennung
  • Doppelausgangsspannung für Reihen- oder Parallelschaltung
