STSU 100/48

Steuer- und Trenntransformator

Variante STSU 100/48
Bemessungseingangsspannung 230/400 Vac Bemessungsausgangsspannung 2 x 24 Vac Bemessungsleistung VDE (DB cos phi=1) 100 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung VDE (DB cos phi=1)
STSU 40/23 230/400 Vac 2 x 115 Vac 40 VA
STSU 40/24 230/400 Vac 2 x 12 Vac 40 VA
STSU 40/48 230/400 Vac 2 x 24 Vac 40 VA
STSU 63/23 230/400 Vac 2 x 115 Vac 63 VA
STSU 63/24 230/400 Vac 2 x 12 Vac 63 VA
STSU 63/48 230/400 Vac 2 x 24 Vac 63 VA
STSU 100/23 230/400 Vac 2 x 115 Vac 100 VA
STSU 100/24 230/400 Vac 2 x 12 Vac 100 VA
STSU 100/48 230/400 Vac 2 x 24 Vac 100 VA
STSU 160/23 230/400 Vac 2 x 115 Vac 160 VA
STSU 160/24 230/400 Vac 2 x 12 Vac 160 VA
STSU 160/48 230/400 Vac 2 x 24 Vac 160 VA
STSU 250/23 230/400 Vac 2 x 115 Vac 250 VA
STSU 250/24 230/400 Vac 2 x 12 Vac 250 VA
STSU 250/48 230/400 Vac 2 x 24 Vac 250 VA
STSU 400/23 230/400 Vac 2 x 115 Vac 400 VA
STSU 400/24 230/400 Vac 2 x 12 Vac 400 VA
STSU 400/48 230/400 Vac 2 x 24 Vac 400 VA
STSU 630/23 230/400 Vac 2 x 115 Vac 630 VA
STSU 630/24 230/400 Vac 2 x 12 Vac 630 VA
STSU 630/48 230/400 Vac 2 x 24 Vac 630 VA
STSU 1000/23 230/400 Vac 2 x 115 Vac 1.000 VA
STSU 1000/24 230/400 Vac 2 x 12 Vac 1.000 VA
STSU 1000/48 230/400 Vac 2 x 24 Vac 1.000 VA
STSU 1600/23 230/400 Vac 2 x 115 Vac 1.600 VA
STSU 2000/23 230/400 Vac 2 x 115 Vac 2.000 VA
STSU 2500/23 230/400 Vac 2 x 115 Vac 2.500 VA
Abbildung von BLOCK Artikel: STSU 100/48
Ergänzende Informationen Table de protection STSU Zulassungen / Herstellererklärungen EAC Zulassung Transformatoren/Drosseln

Technische Daten für STSU 100/48

Eingangsdaten
Bemessungsfrequenz 50 - 60 Hz
Anzapfungen Eingang ±15 V
Bemessungseingangsspannung 230/400 Vac
Ausgangsdaten
Bemessungsausgangsspannung 2 x 24 Vac
Bemessungsleistung VDE (DB cos phi=1) 100 VA
Bemessungsleistung VDE (KB cos phi=0.5) 310 VA
Leerlaufspannung (ca. x Faktor) 1,10
Sekundärkreise 2
Wirkungsgrad 84,5 %
Normen
Klassifizierung Steuer- und Trenntransformator
Zulassungen
Approbationen cURus
Umwelt
Kühlungsart Selbstkühlung
Umgebungstemperatur max. 40 °C
Sicherheit und Schutz
Bauart offen
Isolierstoffklasse VDE=B, UL=class 130
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest
Anschluss und Montage
Anschlüsse Schraubklemmen
Befestigung Kombifußplatte auch für TS-35 Schiene
Befestigungsschrauben M4

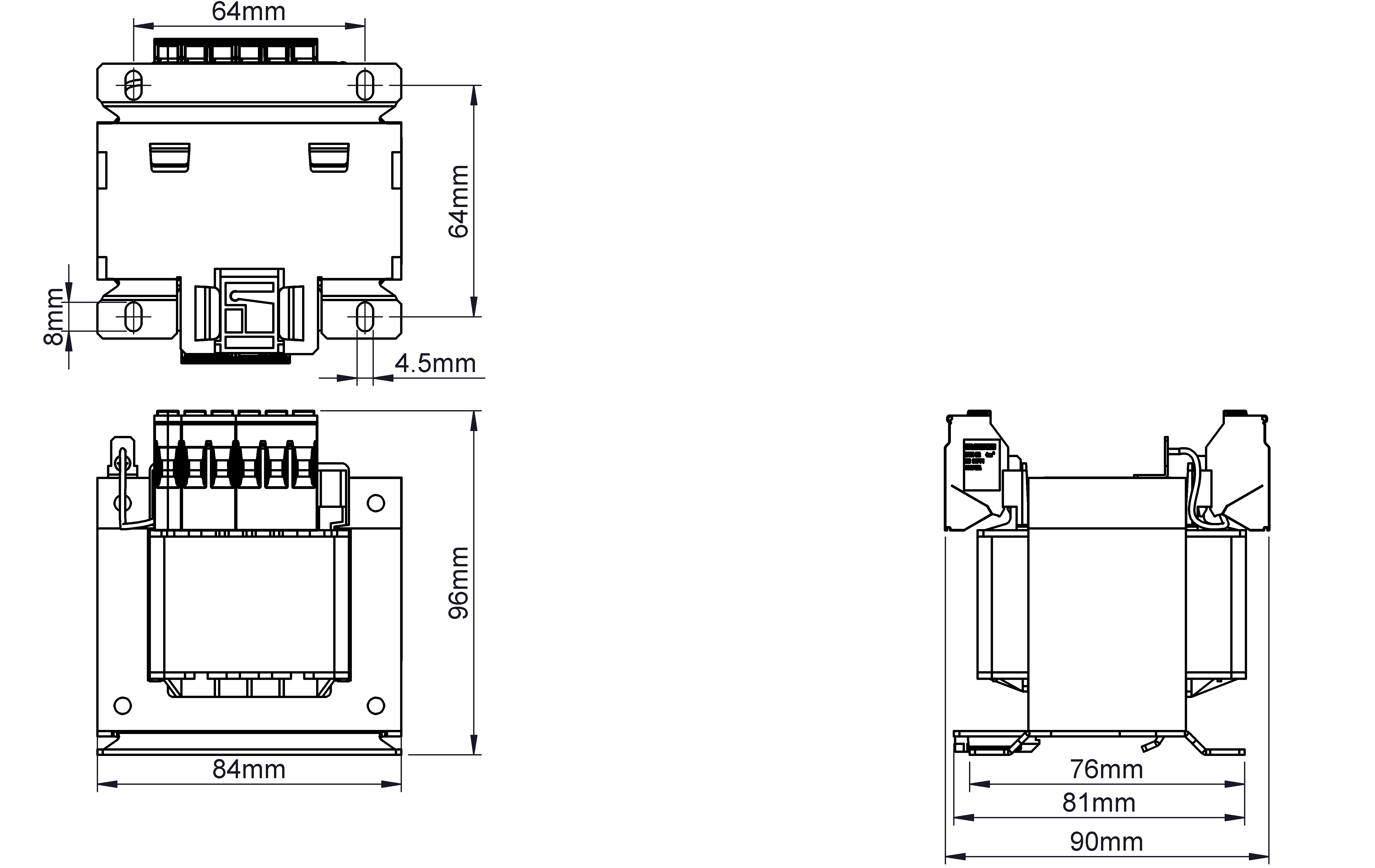

Maße und Gewichte
Gewicht 2,10 kg
Breite 84 mm
Höhe 96 mm
Tiefe 97 mm

Infos zur STSU-Baureihe

Allgemeine Daten
  • Bemessungsleistung 40 - 2.500 VA
  • Schutzart IP 00
  • Wirkungsgrad bis zu 94 %
  • Umgebungstemperatur max. 40 °C
  • Isolierstoffklasse B
  • Bemessungsausgangsspannung 2 x 12 - 2 x 115 Vac
  • Bemessungseingangsspannung 230 und 400 Vac
Vorteile
  • Primärseitig ±15 V Anzapfungen zur Spannungsanpassung
  • Schirmwicklung zwischen PRI und SEC
  • Doppeleingangsspannung 230 und 400 Vac
  • Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
  • Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung
  • Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
  • Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
  • Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
  • 63 - 250 VA mit Kombifußplatte für Schraub- und Tragschienenmontage
