STSU 1000/48

Steuer- und Trenntransformator

Variante STSU 1000/48

Bemessungseingangsspannung 230/400 Vac Bemessungsausgangsspannung 2 x 24 Vac Bemessungsleistung VDE (DB cos phi=1) 1.000 VA

Varianten einblenden

Variante	Bemessungseingangsspannung	Bemessungsausgangsspannung	Bemessungsleistung VDE (DB cos phi=1)
STSU 40/23	230/400 Vac	2 x 115 Vac	40 VA
STSU 40/24	230/400 Vac	2 x 12 Vac	40 VA
STSU 40/48	230/400 Vac	2 x 24 Vac	40 VA
STSU 63/23	230/400 Vac	2 x 115 Vac	63 VA
STSU 63/24	230/400 Vac	2 x 12 Vac	63 VA
STSU 63/48	230/400 Vac	2 x 24 Vac	63 VA
STSU 100/23	230/400 Vac	2 x 115 Vac	100 VA
STSU 100/24	230/400 Vac	2 x 12 Vac	100 VA
STSU 100/48	230/400 Vac	2 x 24 Vac	100 VA
STSU 160/23	230/400 Vac	2 x 115 Vac	160 VA
STSU 160/24	230/400 Vac	2 x 12 Vac	160 VA
STSU 160/48	230/400 Vac	2 x 24 Vac	160 VA
STSU 250/23	230/400 Vac	2 x 115 Vac	250 VA
STSU 250/24	230/400 Vac	2 x 12 Vac	250 VA
STSU 250/48	230/400 Vac	2 x 24 Vac	250 VA
STSU 400/23	230/400 Vac	2 x 115 Vac	400 VA
STSU 400/24	230/400 Vac	2 x 12 Vac	400 VA
STSU 400/48	230/400 Vac	2 x 24 Vac	400 VA
STSU 630/23	230/400 Vac	2 x 115 Vac	630 VA
STSU 630/24	230/400 Vac	2 x 12 Vac	630 VA
STSU 630/48	230/400 Vac	2 x 24 Vac	630 VA
STSU 1000/23	230/400 Vac	2 x 115 Vac	1.000 VA
STSU 1000/24	230/400 Vac	2 x 12 Vac	1.000 VA
STSU 1000/48	230/400 Vac	2 x 24 Vac	1.000 VA
STSU 1600/23	230/400 Vac	2 x 115 Vac	1.600 VA
STSU 2000/23	230/400 Vac	2 x 115 Vac	2.000 VA
STSU 2500/23	230/400 Vac	2 x 115 Vac	2.500 VA

Abbildung von BLOCK Artikel: STSU 1000/48

DOWNLOADS

Produktdatenblatt herunterladen

Zulassungen / Herstellererklärungen EAC Zulassung CAD/CAE-Daten 3D-CAD-Model (STEP) ePlan Makro Ergänzende Informationen Table de protection STSU

Technische Daten für STSU 1000/48

Eingangsdaten
Bemessungsfrequenz	50 - 60 Hz
Anzapfungen Eingang	±15 V
Bemessungseingangsspannung	230/400 Vac

Ausgangsdaten
Bemessungsausgangsspannung	2 x 24 Vac
Bemessungsleistung VDE (DB cos phi=1)	1.000 VA
Bemessungsleistung VDE (KB cos phi=0.5)	5.000 VA
Leerlaufspannung (ca. x Faktor)	1,02
Sekundärkreise	2
Wirkungsgrad	93,5 %

Normen
Klassifizierung	Steuer- und Trenntransformator

Zulassungen
Approbationen	cURus

Umwelt
Kühlungsart	Selbstkühlung
Umgebungstemperatur max.	40 °C

Sicherheit und Schutz
Bauart	offen
Isolierstoffklasse	VDE=B, UL=class 130
Schutzart	IP 00
Schutzklasse (vorbereitet)	I
Kurzschlussfestigkeit	nicht kurzschlussfest

Anschluss und Montage
Befestigung	Fußplatte
Befestigungsschrauben	M6
Anschlüsse Eingang	Schraubklemme, 4 mm²
Anschlüsse Ausgang	Schraubklemme, 4 mm²
Anschlüsse PE	Schraubklemme, 4 mm²

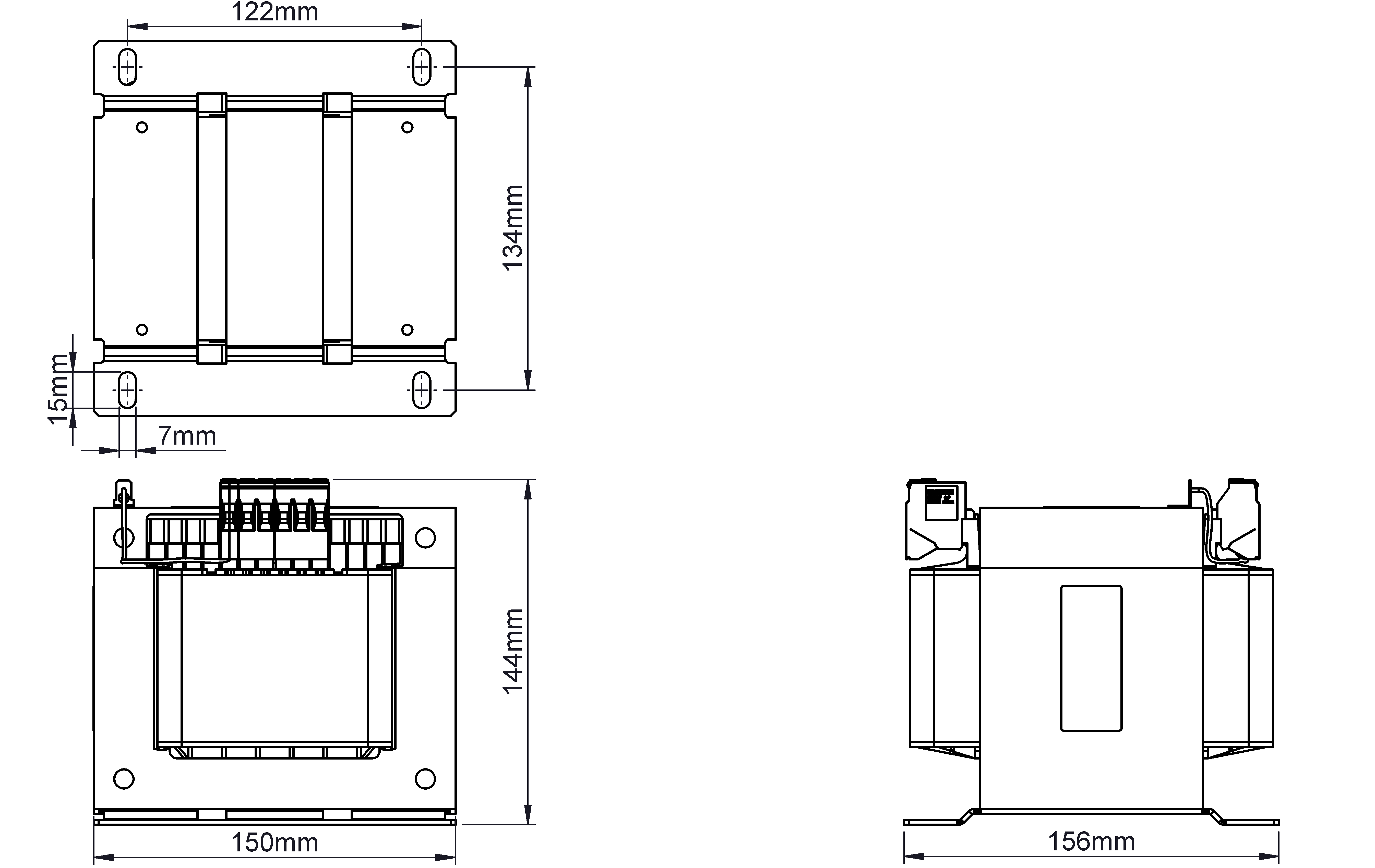

Maße und Gewichte
Breite	150 mm
Höhe	150 mm
Tiefe	156 mm
Gewicht	13,60 kg

Infos zur STSU-Baureihe

Allgemeine Daten

Bemessungsleistung 40 - 2.500 VA
Schutzart IP 00
Wirkungsgrad bis zu 94 %
Umgebungstemperatur max. 40 °C
Isolierstoffklasse B
Bemessungsausgangsspannung 2 x 12 - 2 x 115 Vac
Bemessungseingangsspannung 230 und 400 Vac

Vorteile

63 - 250 VA mit Kombifußplatte für Schraub- und Tragschienenmontage
Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
Doppeleingangsspannung 230 und 400 Vac
Schirmwicklung zwischen PRI und SEC
Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
Primärseitig ±15 V Anzapfungen zur Spannungsanpassung
Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung

Normen

Steuertransformator
nach: VDE 0570 Teil 2-2, DIN EN 61558-2-2, EN 61558-2-2, IEC 61558-2-2, UL 5085-1/-2, CSA 22.2 No.66
Trenntransformator
nach: VDE 0570 Teil 2-4, DIN EN 61558-2-4, EN 61558-2-4, IEC 61558-2-4,
UL 1561, CSA 22.2 No.66
Trenntransformator
nach: VDE 0570 Teil 2-4, DIN EN 61558-2-4, EN 61558-2-4, IEC 61558-2-4, UL 5085-1/-2, CSA 22.2 No.66

Zulassungen

UL 5085-1/-2, CSA 22.2 No.66

Anwendungen

Als Steuertransformator nach EN 61558-2-2 zur elektrischen Trennung der Ein- und Ausgangsseite. Durch die Konstruktion ist der Transformator zur Versorgung von Steuerungen entsprechend EN 60204 ausgelegt.
Als Trenntransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Der Transformator kann für den Aufbau der Schutzmaßnahme Schutztrennung entsprechend VDE 0100 eingesetzt werden.
Als Sicherheitstransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Durch die Begrenzung der Ausgangsspannung ist der Transformator für den Aufbau von SELV sowie PELV Stromkreisen geeignet.
