STEU 63/48
Steuer- und Sicherheitstransformator
Bemessungseingangsspannung
230/400 Vac
Bemessungsausgangsspannung
2 x 24 Vac
Bemessungsleistung VDE (DB cos phi=1)
63 VA
| Variante | Bemessungseingangsspannung | Bemessungsausgangsspannung | Bemessungsleistung VDE (DB cos phi=1) | |
|---|---|---|---|---|
| STEU 20/23 | 230/400 Vac | 2 x 115 Vac | 20 VA | |
| STEU 20/24 | 230/400 Vac | 2 x 12 Vac | 20 VA | |
| STEU 63/24 | 230/400 Vac | 2 x 12 Vac | 63 VA | |
| STEU 63/48 | 230/400 Vac | 2 x 24 Vac | 63 VA | |
| STEU 63/23 | 230/400 Vac | 2 x 115 Vac | 63 VA | |
| STEU 100/24 | 230/400 Vac | 2 x 12 Vac | 100 VA | |
| STEU 100/48 | 230/400 Vac | 2 x 24 Vac | 100 VA | |
| STEU 100/23 | 230/400 Vac | 2 x 115 Vac | 100 VA | |
| STEU 160/24 | 230/400 Vac | 2 x 12 Vac | 160 VA | |
| STEU 160/48 | 230/400 Vac | 2 x 24 Vac | 160 VA | |
| STEU 160/23 | 230/400 Vac | 2 x 115 Vac | 160 VA | |
| STEU 250/24 | 230/400 Vac | 2 x 12 Vac | 250 VA | |
| STEU 250/48 | 230/400 Vac | 2 x 24 Vac | 250 VA | |
| STEU 250/23 | 230/400 Vac | 2 x 115 Vac | 250 VA | |
| STEU 320/24 | 230/400 Vac | 2 x 12 Vac | 320 VA | |
| STEU 320/48 | 230/400 Vac | 2 x 24 Vac | 320 VA | |
| STEU 320/23 | 230/400 Vac | 2 x 115 Vac | 320 VA | |
| STEU 400/24 | 230/400 Vac | 2 x 12 Vac | 400 VA | |
| STEU 400/48 | 230/400 Vac | 2 x 24 Vac | 400 VA | |
| STEU 400/23 | 230/400 Vac | 2 x 115 Vac | 400 VA | |
| STEU 500/24 | 230/400 Vac | 2 x 12 Vac | 500 VA | |
| STEU 500/48 | 230/400 Vac | 2 x 24 Vac | 500 VA | |
| STEU 500/23 | 230/400 Vac | 2 x 115 Vac | 500 VA | |
| STEU 630/24 | 230/400 Vac | 2 x 12 Vac | 630 VA | |
| STEU 630/23 | 230/400 Vac | 2 x 115 Vac | 630 VA | |
| STEU 630/48 | 230/400 Vac | 2 x 24 Vac | 630 VA | |
| STEU 800/24 | 230/400 Vac | 2 x 12 Vac | 800 VA | |
| STEU 800/48 | 230/400 Vac | 2 x 24 Vac | 800 VA | |
| STEU 800/23 | 230/400 Vac | 2 x 115 Vac | 800 VA | |
| STEU 1000/24 | 230/400 Vac | 2 x 12 Vac | 1.000 VA | |
| STEU 1000/48 | 230/400 Vac | 2 x 24 Vac | 1.000 VA | |
| STEU 1000/23 | 230/400 Vac | 2 x 115 Vac | 1.000 VA | |
| STEU 1600/23 | 230/400 Vac | 2 x 115 Vac | 1.600 VA | |
| STEU 2000/23 | 230/400 Vac | 2 x 115 Vac | 2.000 VA | |
| STEU 2500/23 | 230/400 Vac | 2 x 115 Vac | 2.500 VA |
Technische Daten für STEU 63/48
| Eingangsdaten | |
|---|---|
| Bemessungseingangsspannung | 230/400 Vac |
| Anzapfungen Eingang | ±15 V |
| Bemessungsfrequenz | 50 - 60 Hz |
| Ausgangsdaten | |
|---|---|
| Bemessungsausgangsspannung | 2 x 24 Vac |
| Bemessungsleistung VDE (DB cos phi=1) | 63 VA |
| Bemessungsleistung VDE (KB cos phi=0.5) | 175 VA |
| Leerlaufspannung (ca. x Faktor) | 1,10 |
| Wirkungsgrad | 86,0 % |
| Normen | |
|---|---|
| Klassifizierung | Steuer- und Sicherheitstransformator |
| Zulassungen | |
|---|---|
| Approbationen | cURus |
| Umwelt | |
|---|---|
| Umgebungstemperatur max. | 40 °C |
| Kühlungsart | Selbstkühlung |
| Sicherheit und Schutz | |
|---|---|
| Bauart | offen |
| Isolierstoffklasse | VDE=B, UL=class 130 |
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn bez. auf den Einstellwert) | |
|---|---|
| Einstellbereich 230 ±15 Vac | 0,25 - 0,40 A |
| Einstellwert 230 ±15 Vac | 0,35 A |
| Einstellbereich 400 ±15 Vac | 0,16 - 0,25 A |
| Einstellwert 400 ±15 Vac | 0,20 A |
| Anschluss und Montage | |
|---|---|
| Befestigung | Kombifußplatte auch für TS35-Schiene |
| Befestigungsschrauben | M4 |
| Anschlüsse Eingang | Federzugklemme, 4 mm² |
| Anschlüsse Ausgang | Federzugklemme, 4 mm² |
| Anschlüsse PE | Flachstecker, 6,3 x 0,8 mm |

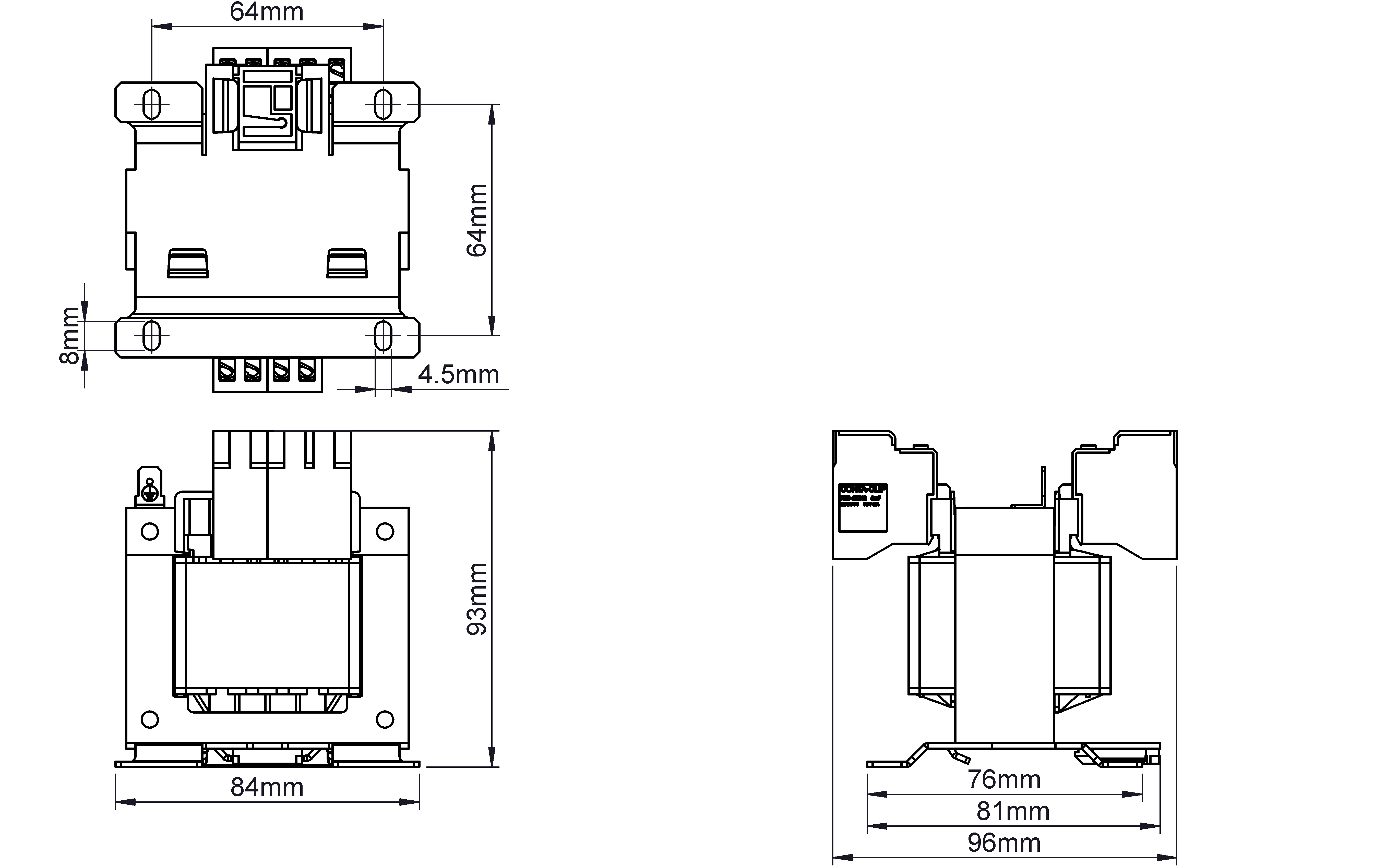

| Maße und Gewichte | |
|---|---|
| Breite | 84 mm |
| Höhe | 93 mm |
| Tiefe | 96 mm |
| Gewicht | 1,3 kg |
Infos zur STEU-Baureihe
Allgemeine Daten
- Isolierstoffklasse B
- Schutzart IP 00
- Wirkungsgrad bis zu 94 %
- Umgebungstemperatur max. 40 °C
- Bemessungsleistung 63 - 2.500 VA
- Bemessungsausgangsspannung 24 - 230 Vac
- Bemessungseingangsspannung 230 und 400 Vac
Vorteile
- Kurze Verdrahtungszeit durch Push-in-Klemme
- Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
- Doppeleingangsspannung 230 und 400 Vac
- Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
- Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
- Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
- Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
- Primärseitig ±15 V Anzapfungen zur Spannungsanpassung
- Bis 250 VA mit Kombifußplatte für Schraub- und Tragschienenmontage
