STEU 20/24

Sicherheitstransformator

Variante STEU 20/24
Bemessungseingangsspannung 230/400 Vac Bemessungsausgangsspannung 24 Vac Bemessungsleistung VDE (DB cos phi=1) 20 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung VDE (DB cos phi=1)
STEU 20/23 230/400 Vac 2 x 115 Vac 20 VA
STEU 20/24 230/400 Vac 24 Vac 20 VA
STEU 63/24 230/400 Vac 2 x 12 Vac 63 VA
STEU 63/48 230/400 Vac 2 x 24 Vac 63 VA
STEU 63/23 230/400 Vac 2 x 115 Vac 63 VA
STEU 100/24 230/400 Vac 2 x 12 Vac 100 VA
STEU 100/48 230/400 Vac 2 x 24 Vac 100 VA
STEU 100/23 230/400 Vac 2 x 115 Vac 100 VA
STEU 160/24 230/400 Vac 2 x 12 Vac 160 VA
STEU 160/48 230/400 Vac 2 x 24 Vac 160 VA
STEU 160/23 230/400 Vac 2 x 115 Vac 160 VA
STEU 250/24 230/400 Vac 2 x 12 Vac 250 VA
STEU 250/48 230/400 Vac 2 x 24 Vac 250 VA
STEU 250/23 230/400 Vac 2 x 115 Vac 250 VA
STEU 320/24 230/400 Vac 2 x 12 Vac 320 VA
STEU 320/48 230/400 Vac 2 x 24 Vac 320 VA
STEU 320/23 230/400 Vac 2 x 115 Vac 320 VA
STEU 400/24 230/400 Vac 2 x 12 Vac 400 VA
STEU 400/23 230/400 Vac 2 x 115 Vac 400 VA
STEU 500/24 230/400 Vac 2 x 12 Vac 500 VA
STEU 500/48 230/400 Vac 2 x 24 Vac 500 VA
STEU 500/23 230/400 Vac 2 x 115 Vac 500 VA
STEU 630/24 230/400 Vac 2 x 12 Vac 630 VA
STEU 630/23 230/400 Vac 2 x 115 Vac 630 VA
STEU 630/48 230/400 Vac 2 x 24 Vac 630 VA
STEU 800/24 230/400 Vac 2 x 12 Vac 800 VA
STEU 800/48 230/400 Vac 2 x 24 Vac 800 VA
STEU 800/23 230/400 Vac 2 x 115 Vac 800 VA
STEU 1000/24 230/400 Vac 2 x 12 Vac 1.000 VA
STEU 1000/48 230/400 Vac 2 x 24 Vac 1.000 VA
STEU 1000/23 230/400 Vac 2 x 115 Vac 1.000 VA
STEU 1600/23 230/400 Vac 2 x 115 Vac 1.600 VA
STEU 2000/23 230/400 Vac 2 x 115 Vac 2.000 VA
STEU 2500/23 230/400 Vac 2 x 115 Vac 2.500 VA

Technische Daten für STEU 20/24

Eingangsdaten
Bemessungseingangsspannung 230/400 Vac
Anzapfungen Eingang ±15 V
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 24 Vac
Bemessungsleistung VDE (DB cos phi=1) 20 VA
Bemessungsleistung VDE (KB cos phi=0.5) -
Leerlaufspannung (ca. x Faktor) 1,16
Wirkungsgrad 79,5 %
Normen
Klassifizierung Sicherheitstransformator
Zulassungen
Approbationen cURus
Umwelt
Umgebungstemperatur max. 40 °C
Kühlungsart Selbstkühlung
Sicherheit und Schutz
Bauart offen
Isolierstoffklasse VDE=B, UL=class 130
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest
PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn bez. auf den Einstellwert)
Einstellbereich 230 ±15 Vac 0,1 - 0,16 A
Einstellwert 230 ±15 Vac 0,12 A
Einstellbereich 400 ±15 Vac -
Anschluss und Montage
Anschlüsse Federkraftklemme, PE 6,3 x 0,8
Befestigung Kombifußplatte auch für TS35-Schiene
Befestigungsschrauben M4

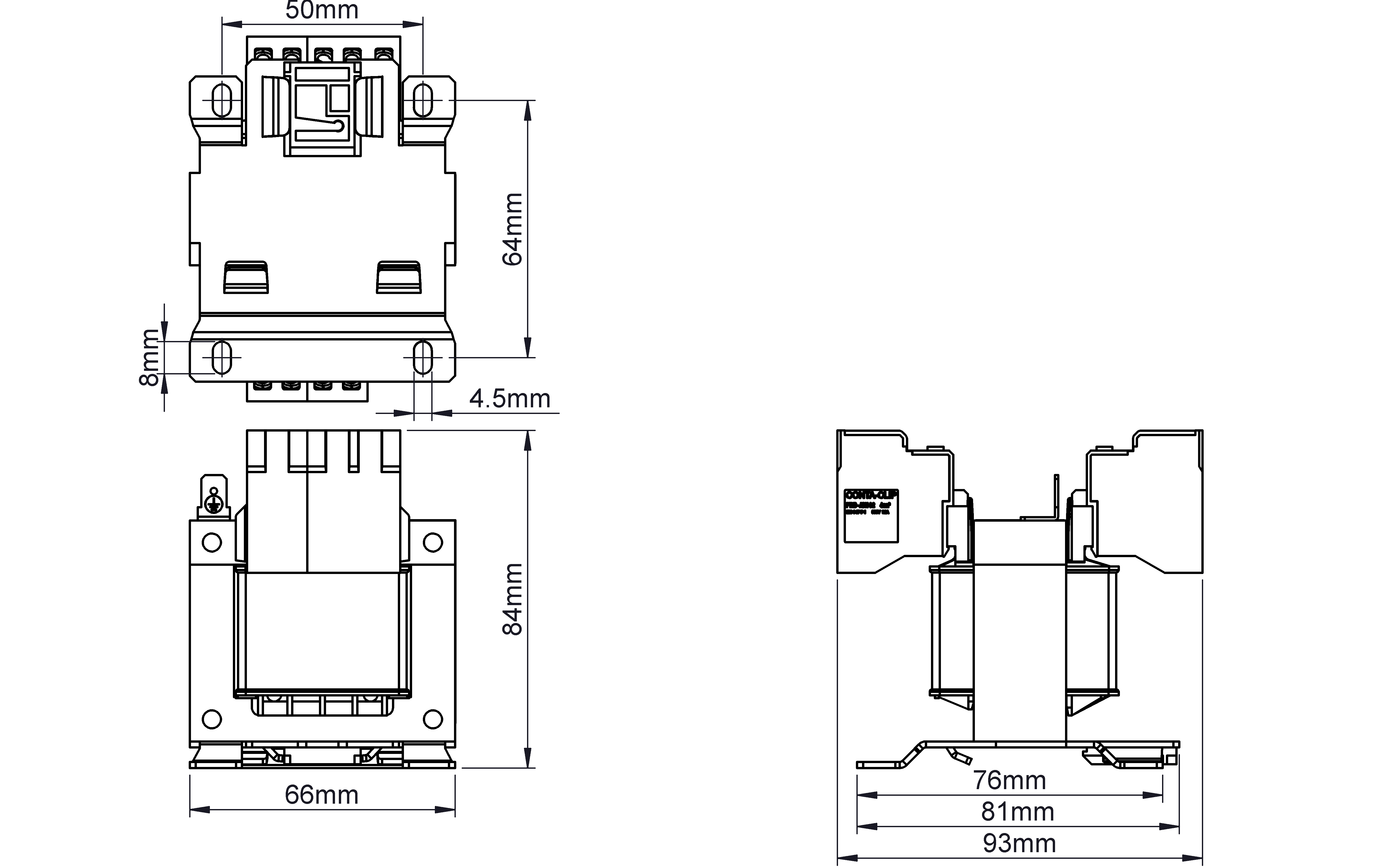

Maße und Gewichte
Breite 66 mm
Höhe 80 mm
Tiefe 87 mm
Gewicht 0,7 kg

Infos zur STEU-Baureihe

Allgemeine Daten
  • Isolierstoffklasse B
  • Schutzart IP 00
  • Wirkungsgrad bis zu 94 %
  • Umgebungstemperatur max. 40 °C
  • Bemessungseingangsspannung 230 und 400 Vac
  • Bemessungsleistung 63 - 2.500 VA
  • Bemessungsausgangsspannung 24 - 230 Vac
Vorteile
  • Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung
  • Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
  • Doppeleingangsspannung 230 und 400 Vac
  • Primärseitig ±15 V Anzapfungen zur Spannungsanpassung
  • Kurze Verdrahtungszeit durch Federkraftklemmen
  • Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
  • Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
  • Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
  • Bis 250 VA mit Kombifußplatte für Schraub- und Tragschienenmontage
