STEU 2000/23

Steuer- und Trenntransformator

Variante STEU 2000/23

Bemessungseingangsspannung 230/400 Vac Bemessungsausgangsspannung 2 x 115 Vac Bemessungsleistung VDE (DB cos phi=1) 2.000 VA

Varianten einblenden

Variante	Bemessungseingangsspannung	Bemessungsausgangsspannung	Bemessungsleistung VDE (DB cos phi=1)
STEU 20/23	230/400 Vac	2 x 115 Vac	20 VA
STEU 20/24	230/400 Vac	2 x 12 Vac	20 VA
STEU 63/24	230/400 Vac	2 x 12 Vac	63 VA
STEU 63/48	230/400 Vac	2 x 24 Vac	63 VA
STEU 63/23	230/400 Vac	2 x 115 Vac	63 VA
STEU 100/24	230/400 Vac	2 x 12 Vac	100 VA
STEU 100/48	230/400 Vac	2 x 24 Vac	100 VA
STEU 100/23	230/400 Vac	2 x 115 Vac	100 VA
STEU 160/24	230/400 Vac	2 x 12 Vac	160 VA
STEU 160/48	230/400 Vac	2 x 24 Vac	160 VA
STEU 160/23	230/400 Vac	2 x 115 Vac	160 VA
STEU 250/24	230/400 Vac	2 x 12 Vac	250 VA
STEU 250/48	230/400 Vac	2 x 24 Vac	250 VA
STEU 250/23	230/400 Vac	2 x 115 Vac	250 VA
STEU 320/24	230/400 Vac	2 x 12 Vac	320 VA
STEU 320/48	230/400 Vac	2 x 24 Vac	320 VA
STEU 320/23	230/400 Vac	2 x 115 Vac	320 VA
STEU 400/24	230/400 Vac	2 x 12 Vac	400 VA
STEU 400/48	230/400 Vac	2 x 24 Vac	400 VA
STEU 400/23	230/400 Vac	2 x 115 Vac	400 VA
STEU 500/24	230/400 Vac	2 x 12 Vac	500 VA
STEU 500/48	230/400 Vac	2 x 24 Vac	500 VA
STEU 500/23	230/400 Vac	2 x 115 Vac	500 VA
STEU 630/24	230/400 Vac	2 x 12 Vac	630 VA
STEU 630/23	230/400 Vac	2 x 115 Vac	630 VA
STEU 630/48	230/400 Vac	2 x 24 Vac	630 VA
STEU 800/24	230/400 Vac	2 x 12 Vac	800 VA
STEU 800/48	230/400 Vac	2 x 24 Vac	800 VA
STEU 800/23	230/400 Vac	2 x 115 Vac	800 VA
STEU 1000/24	230/400 Vac	2 x 12 Vac	1.000 VA
STEU 1000/48	230/400 Vac	2 x 24 Vac	1.000 VA
STEU 1000/23	230/400 Vac	2 x 115 Vac	1.000 VA
STEU 1600/23	230/400 Vac	2 x 115 Vac	1.600 VA
STEU 2000/23	230/400 Vac	2 x 115 Vac	2.000 VA
STEU 2500/23	230/400 Vac	2 x 115 Vac	2.500 VA

Abbildung von BLOCK Artikel: STEU 2000/23

DOWNLOADS

Technische Dokumentationen Datenblatt CAD/CAE-Daten 3D-CAD-Model (STEP) ePlan Makro

Technische Daten für STEU 2000/23

Eingangsdaten
Bemessungseingangsspannung	230/400 Vac
Anzapfungen Eingang	±15 V
Bemessungsfrequenz	50 - 60 Hz

Ausgangsdaten
Bemessungsausgangsspannung	2 x 115 Vac
Bemessungsleistung VDE (DB cos phi=1)	2.000 VA
Bemessungsleistung VDE (KB cos phi=0.5)	10.900 VA
Leerlaufspannung (ca. x Faktor)	1,02
Wirkungsgrad	94,0 %

Normen
Klassifizierung	Steuer- und Trenntransformator

Zulassungen
Approbationen	cURus

Umwelt
Umgebungstemperatur max.	40 °C
Kühlungsart	Selbstkühlung

Sicherheit und Schutz
Bauart	offen
Isolierstoffklasse	VDE=B, UL=class 130
Schutzart	IP 00
Schutzklasse (vorbereitet)	I
Kurzschlussfestigkeit	nicht kurzschlussfest

PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn bez. auf den Einstellwert)
Einstellbereich 230 ±15 Vac	8,00 - 10,00 A
Einstellwert 230 ±15 Vac	9,10 A
Einstellbereich 400 ±15 Vac	4,00 - 6,30 A
Einstellwert 400 ±15 Vac	5,20 A

Anschluss und Montage
Befestigung	Fußplatte
Befestigungsschrauben	M8
Anschlüsse Eingang	Push-in-Klemme, 4 mm²
Anschlüsse Ausgang	Push-in-Klemme, 4 mm²
Anschlüsse PE	Flachstecker, 6,3 x 0,8 mm

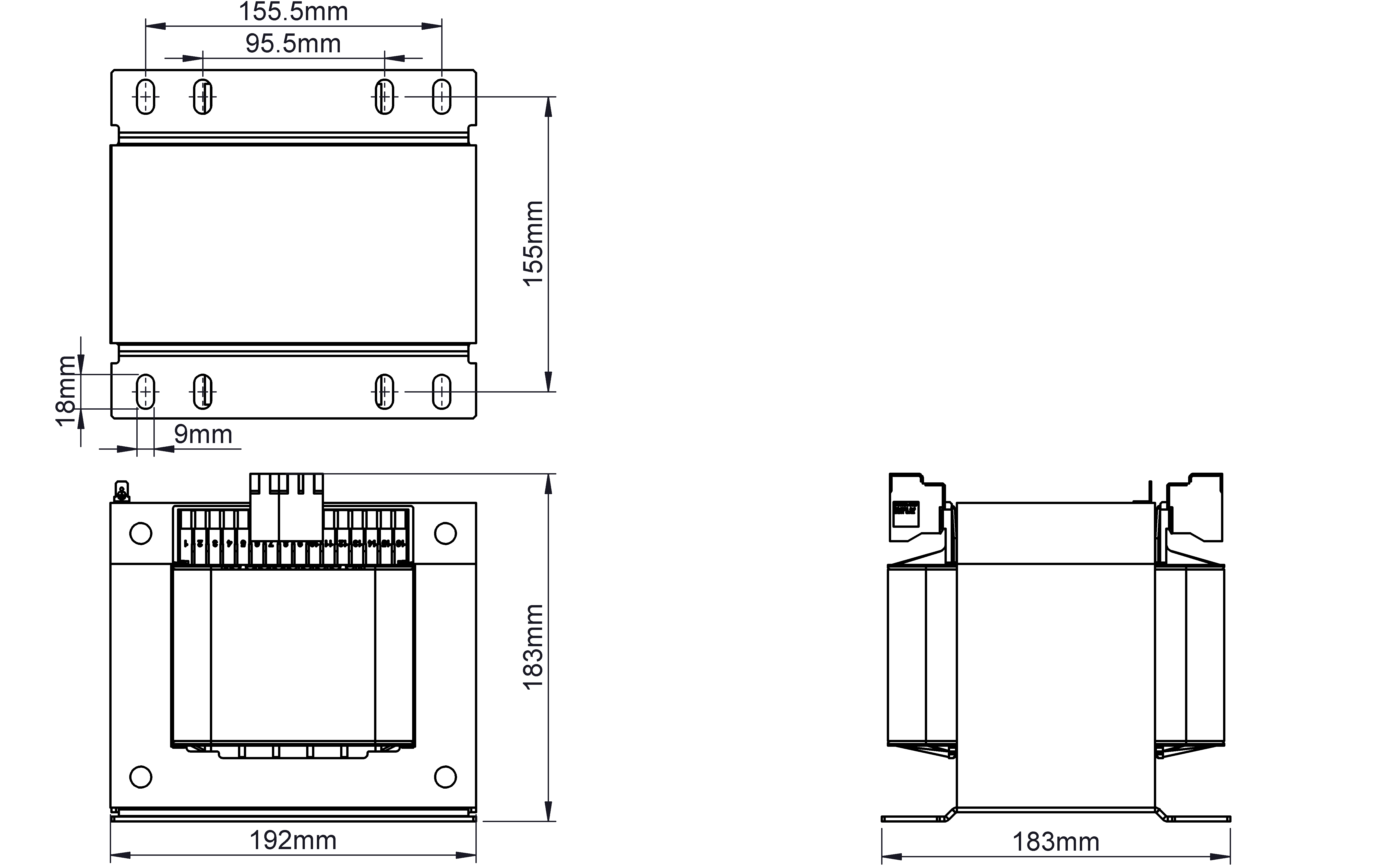

Maße und Gewichte
Breite	192 mm
Höhe	183 mm
Tiefe	183 mm
Gewicht	25,5 kg

Infos zur STEU-Baureihe

Allgemeine Daten

Isolierstoffklasse B
Schutzart IP 00
Wirkungsgrad bis zu 94 %
Umgebungstemperatur max. 40 °C
Bemessungsleistung 63 - 2.500 VA
Bemessungsausgangsspannung 24 - 230 Vac
Bemessungseingangsspannung 230 und 400 Vac

Vorteile

Kurze Verdrahtungszeit durch Push-in-Klemme
Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
Doppeleingangsspannung 230 und 400 Vac
Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
Primärseitig ±15 V Anzapfungen zur Spannungsanpassung
Bis 250 VA mit Kombifußplatte für Schraub- und Tragschienenmontage

Normen

Steuertransformator
nach: VDE 0570 Teil 2-2, DIN EN 61558-2-2, EN 61558-2-2, IEC 61558-2-2, UL 5085-1/-2, CSA 22.2 No.66
Trenntransformator
nach: VDE 0570 Teil 2-4, DIN EN 61558-2-4, EN 61558-2-4, IEC 61558-2-4, UL 5085-1/-2, CSA 22.2 No.66
Trenntransformator
nach: VDE 0570 Teil 2-4, DIN EN 61558-2-4, EN 61558-2-4, IEC 61558-2-4, UL 5085-1/-2, CSA 22.2 No.66

Zulassungen

UL 5085-1/-2, CSA 22.2 No.66

Anwendungen

Als Trenntransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Der Transformator kann für den Aufbau der Schutzmaßnahme Schutztrennung entsprechend VDE 0100 eingesetzt werden.
Als Steuertransformator nach EN 61558-2-2 zur elektrischen Trennung der Ein- und Ausgangsseite. Durch die Konstruktion ist der Transformator zur Versorgung von Steuerungen entsprechend EN 60204 ausgelegt.
Als Sicherheitstransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Durch die Begrenzung der Ausgangsspannung ist der Transformator für den Aufbau von SELV sowie PELV Stromkreisen geeignet.
