Steuer- und Trenntransformator

STE 2500/4/23

Eigenschaften

Vorteile

 Sehr gutes Einschaltverhalten durch verringerte Einschaltströme

 Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept

 Primärseitig ±5 % Anzapfungen zur Spannungsanpassung

 Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung

 Kurze Verdrahtungszeit durch Federkraftklemmen

 Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

 Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern

Produkt Steuer- und Trenntransformator
Bestellnummer STE 2500/4/23
Leistung 2.500 VA
Eingang 380 V / 400 V / 420 V
Ausgang 230 V • 10,87 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 66,7 W
Leerlaufverluste 43,47 W
Kurzzeitleistung 12.400 VA
Kurzschlussspannung uk 2,21 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 130
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 95,8 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Ii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Eingang Push-In Klemme
Anschluss Ausgang Push-In Klemme
Anschluss PE Steckanschluss

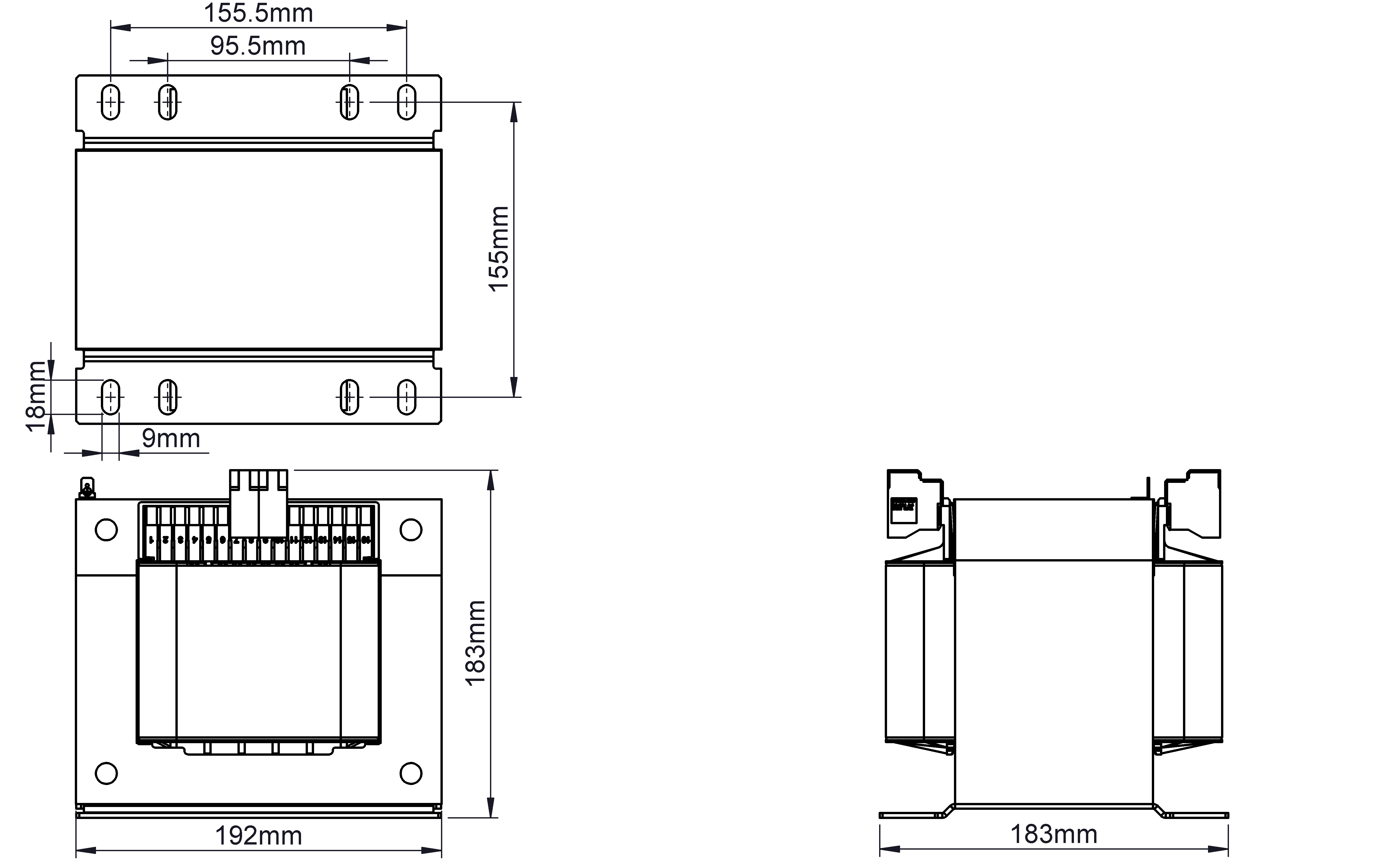

Maße und Gewichte
Breite 192 mm / 7,56 in
Höhe 181 mm / 7,13 in
Tiefe 183 mm / 7,2 in
Gewicht 25,5 kg / 56,22 lbs
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-4
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
