ST 500/69/23
Steuer- und Trenntransformator
Variante ST 500/69/23
Bemessungseingangsspannung
690 Vac
Bemessungsausgangsspannung
230 Vac
Bemessungsleistung VDE (DB cos phi=1)
500 VA
| Variante | Bemessungseingangsspannung | Bemessungsausgangsspannung | Bemessungsleistung VDE (DB cos phi=1) | |
|---|---|---|---|---|
| ST 20/23/12 | 230 Vac | 12 Vac | 20 VA | |
| ST 20/23/24 | 230 Vac | 24 Vac | 20 VA | |
| ST 20/23/23 | 230 Vac | 230 Vac | 20 VA | |
| ST 20/4/23 | 400 Vac | 230 Vac | 20 VA | |
| ST 63/11/24 | 115 Vac | 24 Vac | 63 VA | |
| ST 63/23/12 | 230 Vac | 12 Vac | 63 VA | |
| ST 63/23/24 | 230 Vac | 24 Vac | 63 VA | |
| ST 63/23/23 | 230 Vac | 230 Vac | 63 VA | |
| ST 63/4/24 | 400 Vac | 24 Vac | 63 VA | |
| ST 63/4/42 | 400 Vac | 42 Vac | 63 VA | |
| ST 63/4/23 | 400 Vac | 230 Vac | 63 VA | |
| ST 63/44/23 | 440 Vac | 230 Vac | 63 VA | |
| ST 63/69/23 | 690 Vac | 230 Vac | 63 VA | |
| ST 100/23/12 | 230 Vac | 12 Vac | 100 VA | |
| ST 100/23/24 | 230 Vac | 24 Vac | 100 VA | |
| ST 100/23/23 | 230 Vac | 230 Vac | 100 VA | |
| ST 100/4/24 | 400 Vac | 24 Vac | 100 VA | |
| ST 100/4/23 | 400 Vac | 230 Vac | 100 VA | |
| ST 100/69/23 | 690 Vac | 230 Vac | 100 VA | |
| ST 130/23/24 | 230 Vac | 24 Vac | 130 VA | |
| ST 130/23/11 | 230 Vac | 110 Vac | 130 VA | |
| ST 130/4/23 | 400 Vac | 230 Vac | 130 VA | |
| ST 130/69/23 | 690 Vac | 230 Vac | 130 VA | |
| ST 160/23/24 | 230 Vac | 24 Vac | 160 VA | |
| ST 160/23/23 | 230 Vac | 230 Vac | 160 VA | |
| ST 160/4/24 | 400 Vac | 24 Vac | 160 VA | |
| ST 160/4/23 | 400 Vac | 230 Vac | 160 VA | |
| ST 160/69/23 | 690 Vac | 230 Vac | 160 VA | |
| ST 250/11/24 | 115 Vac | 24 Vac | 250 VA | |
| ST 250/23/12 | 230 Vac | 12 Vac | 250 VA | |
| ST 250/23/24 | 230 Vac | 24 Vac | 250 VA | |
| ST 250/23/42 | 230 Vac | 42 Vac | 250 VA | |
| ST 250/23/23 | 230 Vac | 230 Vac | 250 VA | |
| ST 250/4/23 | 400 Vac | 230 Vac | 250 VA | |
| ST 250/4/24 | 400 Vac | 24 Vac | 250 VA | |
| ST 250/44/23 | 440 Vac | 230 Vac | 250 VA | |
| ST 250/69/23 | 690 Vac | 230 Vac | 250 VA | |
| ST 320/23/24 | 230 Vac | 24 Vac | 320 VA | |
| ST 320/23/23 | 230 Vac | 230 Vac | 320 VA | |
| ST 320/4/23 | 400 Vac | 230 Vac | 320 VA | |
| ST 320/69/23 | 690 Vac | 230 Vac | 320 VA | |
| ST 400/11/23 | 115 Vac | 230 Vac | 400 VA | |
| ST 400/23/24 | 230 Vac | 24 Vac | 400 VA | |
| ST 400/23/23 | 230 Vac | 230 Vac | 400 VA | |
| ST 400/4/24 | 400 Vac | 24 Vac | 400 VA | |
| ST 400/4/23 | 400 Vac | 230 Vac | 400 VA | |
| ST 400/69/23 | 690 Vac | 230 Vac | 400 VA | |
| ST 500/11/23 | 115 Vac | 230 Vac | 500 VA | |
| ST 500/23/23 | 230 Vac | 230 Vac | 500 VA | |
| ST 500/23/24 | 230 Vac | 24 Vac | 500 VA | |
| ST 500/23/42 | 230 Vac | 42 Vac | 500 VA | |
| ST 500/4/24 | 400 Vac | 24 Vac | 500 VA | |
| ST 500/4/23 | 400 Vac | 230 Vac | 500 VA | |
| ST 500/44/23 | 440 Vac | 230 Vac | 500 VA | |
| ST 500/69/23 | 690 Vac | 230 Vac | 500 VA | |
| ST 630/23/23 | 230 Vac | 230 Vac | 630 VA | |
| ST 630/23/42 | 230 Vac | 42 Vac | 630 VA | |
| ST 630/4/23 | 400 Vac | 230 Vac | 630 VA | |
| ST 630/69/23 | 690 Vac | 230 Vac | 630 VA | |
| ST 800/11/11 | 115 Vac | 115 Vac | 800 VA | |
| ST 800/23/23 | 230 Vac | 230 Vac | 800 VA | |
| ST 800/4/24 | 400 Vac | 24 Vac | 800 VA | |
| ST 800/4/23 | 400 Vac | 230 Vac | 800 VA | |
| ST 800/44/23 | 440 Vac | 230 Vac | 800 VA | |
| ST 800/69/23 | 690 Vac | 230 Vac | 800 VA | |
| ST 1000/11/23 | 115 Vac | 230 Vac | 1.000 VA | |
| ST 1000/23/23 | 230 Vac | 230 Vac | 1.000 VA | |
| ST 1000/4/23 | 400 Vac | 230 Vac | 1.000 VA | |
| ST 1000/44/23 | 440 Vac | 230 Vac | 1.000 VA | |
| ST 1000/5/23 | 500 Vac | 230 Vac | 1.000 VA | |
| ST 1000/69/23 | 690 Vac | 230 Vac | 1.000 VA | |
| ST 1600/4/23 | 400 Vac | 230 Vac | 1.600 VA | |
| ST 1600/69/23 | 690 Vac | 230 Vac | 1.600 VA | |
| ST 2000/4/23 | 400 Vac | 230 Vac | 2.000 VA | |
| ST 2000/69/23 | 690 Vac | 230 Vac | 2.000 VA | |
| ST 2500/4/23 | 400 Vac | 230 Vac | 2.500 VA | |
| ST 2500/69/23 | 690 Vac | 230 Vac | 2.500 VA |
DOWNLOADS
CAD/CAE-Daten
3D-CAD-Model (STEP)
Ergänzende Informationen
Product Change Notification Zulassung
Technische Daten für ST 500/69/23
| Eingangsdaten | |
|---|---|
| Bemessungseingangsspannung | 690 Vac |
| Anzapfungen Eingang | ±5 % |
| Bemessungsfrequenz | 50 - 60 Hz |
| Ausgangsdaten | |
|---|---|
| Bemessungsausgangsspannung | 230 Vac |
| Bemessungsleistung VDE (DB cos phi=1) | 500 VA |
| Bemessungsleistung VDE (KB cos phi=0.5) | 1.370 VA |
| Leerlaufspannung (ca. x Faktor) | 1,05 |
| UL Derating | - |
| Wirkungsgrad | 91,0 % |
| Normen | |
|---|---|
| Klassifizierung | Steuer- und Trenntransformator |
| Zulassungen | |
|---|---|
| Approbationen | VDE |
| Umwelt | |
|---|---|
| Umgebungstemperatur max. | 40 °C |
| Kühlungsart | Selbstkühlung |
| Sicherheit und Schutz | |
|---|---|
| Bauart | offen |
| Isolierstoffklasse | B |
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn bez. auf den Einstellwert) | |
|---|---|
| Einstellbereich | 0,63 - 1,00 A |
| Einstellwert | 0,80 A |
| Anschluss und Montage | |
|---|---|
| Befestigung | Fußplatte |
| Anschlüsse Eingang | Schraubklemme, 4 mm² |
| Befestigungsschrauben | M5 |
| Anschlüsse Ausgang | Schraubklemme, 4 mm² |
| Anschlüsse PE | Flachstecker, 6,3 x 0,8 mm |

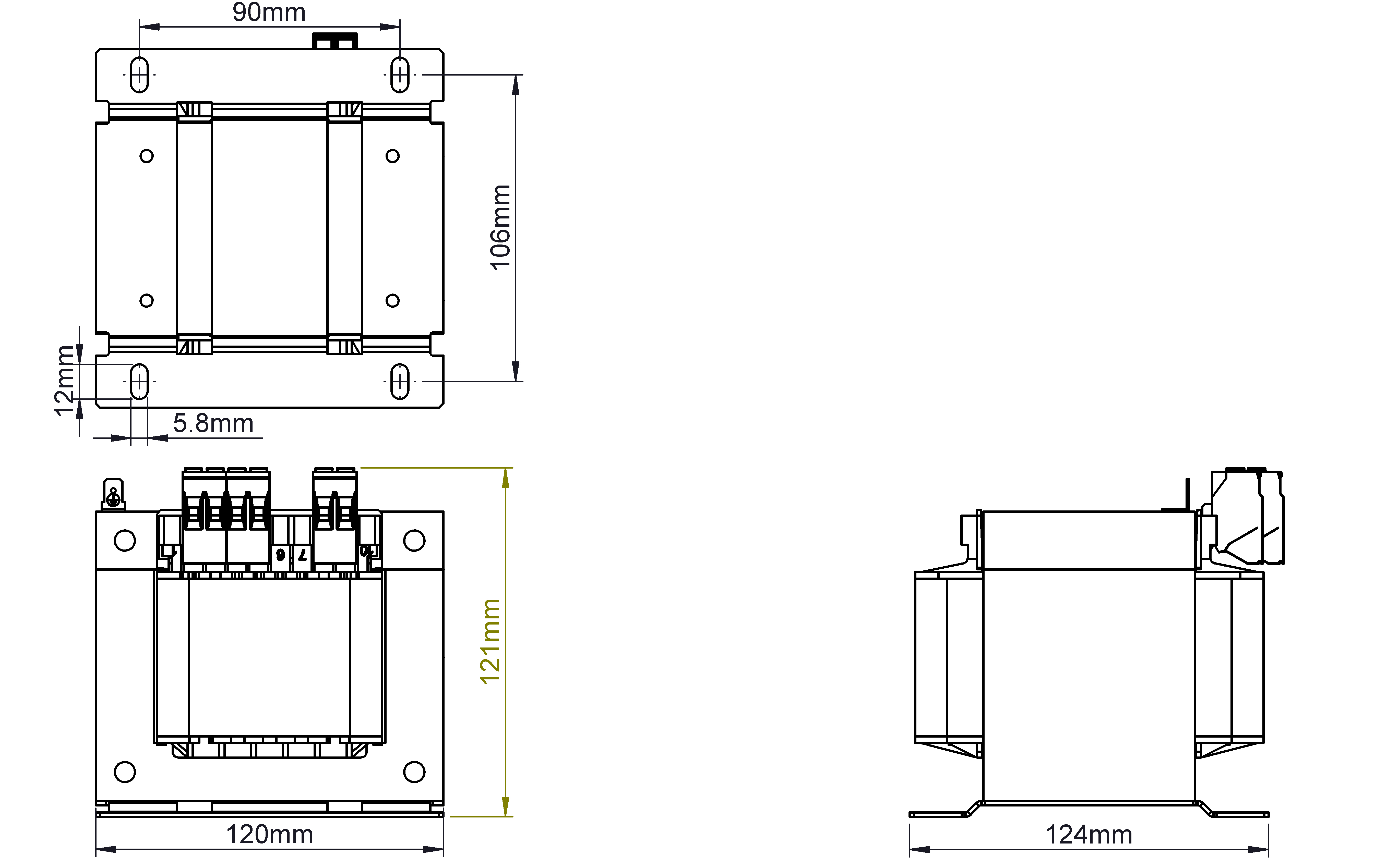

| Maße und Gewichte | |
|---|---|
| Breite | 120 mm |
| Höhe | 123 mm |
| Tiefe | 122 mm |
| Gewicht | 6,60 kg |
Infos zur ST-Baureihe
Allgemeine Daten
- Umgebungstemperatur max. 40 °C
- Bemessungseingangsspannung 115 - 690 Vac
- Bemessungsausgangsspannung 12 - 230 Vac
- Bemessungsleistung 20 - 2.500 VA
- Isolierstoffklasse B
- Wirkungsgrad bis zu 96 %
- Schutzart IP 00
Vorteile
- Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
- Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
- Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
- Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
- Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
- Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
