ST 160/69/23

Steuer- und Trenntransformator

Variante ST 160/69/23

Bemessungseingangsspannung 690 Vac Bemessungsausgangsspannung 230 Vac Bemessungsleistung VDE (DB cos phi=1) 160 VA

Variante	Bemessungseingangsspannung	Bemessungsausgangsspannung	Bemessungsleistung VDE (DB cos phi=1)
ST 20/23/12	230 Vac	12 Vac	20 VA
ST 20/23/24	230 Vac	24 Vac	20 VA
ST 20/23/23	230 Vac	230 Vac	20 VA
ST 20/4/23	400 Vac	230 Vac	20 VA
ST 63/11/24	115 Vac	24 Vac	63 VA
ST 63/23/12	230 Vac	12 Vac	63 VA
ST 63/23/24	230 Vac	24 Vac	63 VA
ST 63/23/23	230 Vac	230 Vac	63 VA
ST 63/4/24	400 Vac	24 Vac	63 VA
ST 63/4/42	400 Vac	42 Vac	63 VA
ST 63/4/23	400 Vac	230 Vac	63 VA
ST 63/44/23	440 Vac	230 Vac	63 VA
ST 63/69/23	690 Vac	230 Vac	63 VA
ST 100/23/12	230 Vac	12 Vac	100 VA
ST 100/23/24	230 Vac	24 Vac	100 VA
ST 100/23/23	230 Vac	230 Vac	100 VA
ST 100/4/24	400 Vac	24 Vac	100 VA
ST 100/4/23	400 Vac	230 Vac	100 VA
ST 100/69/23	690 Vac	230 Vac	100 VA
ST 130/23/24	230 Vac	24 Vac	130 VA
ST 130/23/11	230 Vac	110 Vac	130 VA
ST 130/4/23	400 Vac	230 Vac	130 VA
ST 130/69/23	690 Vac	230 Vac	130 VA
ST 160/23/24	230 Vac	24 Vac	160 VA
ST 160/23/23	230 Vac	230 Vac	160 VA
ST 160/4/24	400 Vac	24 Vac	160 VA
ST 160/4/23	400 Vac	230 Vac	160 VA
ST 160/69/23	690 Vac	230 Vac	160 VA
ST 250/11/24	115 Vac	24 Vac	250 VA
ST 250/23/12	230 Vac	12 Vac	250 VA
ST 250/23/24	230 Vac	24 Vac	250 VA
ST 250/23/42	230 Vac	42 Vac	250 VA
ST 250/23/23	230 Vac	230 Vac	250 VA
ST 250/4/23	400 Vac	230 Vac	250 VA
ST 250/4/24	400 Vac	24 Vac	250 VA
ST 250/44/23	440 Vac	230 Vac	250 VA
ST 250/69/23	690 Vac	230 Vac	250 VA
ST 320/23/24	230 Vac	24 Vac	320 VA
ST 320/23/23	230 Vac	230 Vac	320 VA
ST 320/4/23	400 Vac	230 Vac	320 VA
ST 320/69/23	690 Vac	230 Vac	320 VA
ST 400/11/23	115 Vac	230 Vac	400 VA
ST 400/23/24	230 Vac	24 Vac	400 VA
ST 400/23/23	230 Vac	230 Vac	400 VA
ST 400/4/24	400 Vac	24 Vac	400 VA
ST 400/4/23	400 Vac	230 Vac	400 VA
ST 400/69/23	690 Vac	230 Vac	400 VA
ST 500/11/23	115 Vac	230 Vac	500 VA
ST 500/23/23	230 Vac	230 Vac	500 VA
ST 500/23/24	230 Vac	24 Vac	500 VA
ST 500/23/42	230 Vac	42 Vac	500 VA
ST 500/4/24	400 Vac	24 Vac	500 VA
ST 500/4/23	400 Vac	230 Vac	500 VA
ST 500/44/23	440 Vac	230 Vac	500 VA
ST 500/69/23	690 Vac	230 Vac	500 VA
ST 630/23/23	230 Vac	230 Vac	630 VA
ST 630/23/42	230 Vac	42 Vac	630 VA
ST 630/4/23	400 Vac	230 Vac	630 VA
ST 630/69/23	690 Vac	230 Vac	630 VA
ST 800/11/11	115 Vac	115 Vac	800 VA
ST 800/23/23	230 Vac	230 Vac	800 VA
ST 800/4/24	400 Vac	24 Vac	800 VA
ST 800/4/23	400 Vac	230 Vac	800 VA
ST 800/44/23	440 Vac	230 Vac	800 VA
ST 800/69/23	690 Vac	230 Vac	800 VA
ST 1000/11/23	115 Vac	230 Vac	1.000 VA
ST 1000/23/23	230 Vac	230 Vac	1.000 VA
ST 1000/4/23	400 Vac	230 Vac	1.000 VA
ST 1000/44/23	440 Vac	230 Vac	1.000 VA
ST 1000/5/23	500 Vac	230 Vac	1.000 VA
ST 1000/69/23	690 Vac	230 Vac	1.000 VA
ST 1600/4/23	400 Vac	230 Vac	1.600 VA
ST 1600/69/23	690 Vac	230 Vac	1.600 VA
ST 2000/4/23	400 Vac	230 Vac	2.000 VA
ST 2000/69/23	690 Vac	230 Vac	2.000 VA
ST 2500/4/23	400 Vac	230 Vac	2.500 VA
ST 2500/69/23	690 Vac	230 Vac	2.500 VA

Abbildung von BLOCK Artikel: ST 160/69/23

DOWNLOADS

Produktdatenblatt herunterladen

Zulassungen / Herstellererklärungen EAC Zulassung CAD/CAE-Daten 3D-CAD-Model (STEP) Ergänzende Informationen Product Change Notification Zulassung

Technische Daten für ST 160/69/23

Eingangsdaten
Bemessungseingangsspannung	690 Vac
Anzapfungen Eingang	±5 %
Bemessungsfrequenz	50 - 60 Hz

Ausgangsdaten
Bemessungsausgangsspannung	230 Vac
Bemessungsleistung VDE (DB cos phi=1)	160 VA
Bemessungsleistung VDE (KB cos phi=0.5)	390 VA
Leerlaufspannung (ca. x Faktor)	1,09
UL Derating	-
Wirkungsgrad	87,0 %

Normen
Klassifizierung	Steuer- und Trenntransformator

Zulassungen
Approbationen	VDE

Umwelt
Umgebungstemperatur max.	40 °C
Kühlungsart	Selbstkühlung

Sicherheit und Schutz
Bauart	offen
Isolierstoffklasse	B
Schutzart	IP 00
Schutzklasse (vorbereitet)	I
Kurzschlussfestigkeit	nicht kurzschlussfest

PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn bez. auf den Einstellwert)
Einstellbereich	0,25 - 0,40 A
Einstellwert	0,28 A

Anschluss und Montage
Befestigung	Fußplatte
Anschlüsse Eingang	Schraubklemme, 4 mm²
Befestigungsschrauben	M5
Anschlüsse Ausgang	Schraubklemme, 4 mm²
Anschlüsse PE	Flachstecker, 6,3 x 0,8 mm

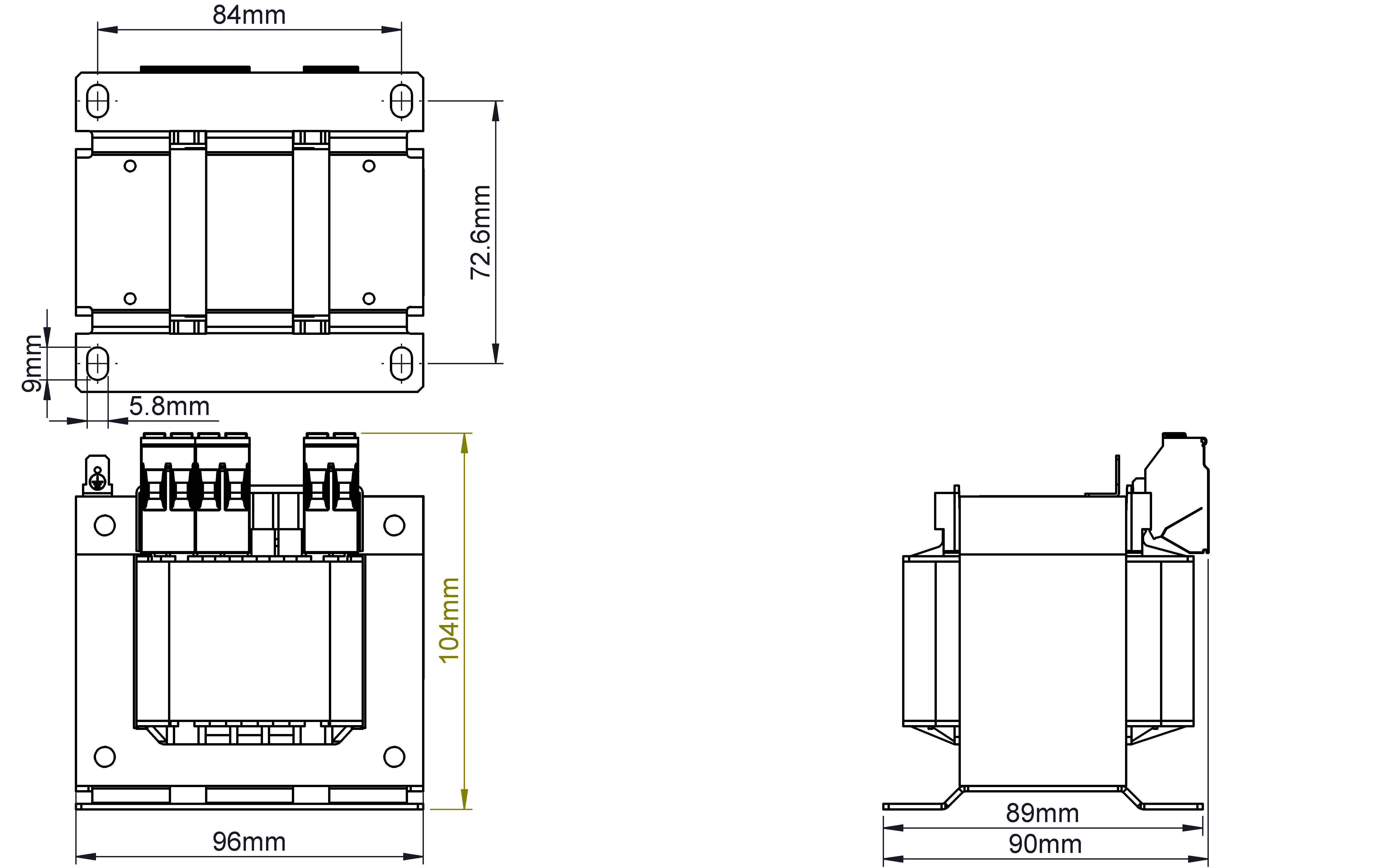

Maße und Gewichte
Breite	96 mm
Höhe	103 mm
Tiefe	88 mm
Gewicht	2,80 kg

Infos zur ST-Baureihe

Allgemeine Daten

Umgebungstemperatur max. 40 °C
Bemessungseingangsspannung 115 - 690 Vac
Bemessungsausgangsspannung 12 - 230 Vac
Bemessungsleistung 20 - 2.500 VA
Isolierstoffklasse B
Wirkungsgrad bis zu 96 %
Schutzart IP 00

Vorteile

Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept

Normen

Trenntransformator
nach: VDE 0570 Teil 2-4, DIN EN 61558-2-4, EN 61558-2-4, IEC 61558-2-4
Steuertransformator
nach: VDE 0570 Teil 2-2, DIN EN 61558-2-2, EN 61558-2-2, IEC 61558-2-2

Zulassungen

Anwendungen

Als Sicherheitstransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Durch die Begrenzung der Ausgangsspannung ist der Transformator für den Aufbau von SELV sowie PELV Stromkreisen geeignet.
Als Trenntransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Der Transformator kann für den Aufbau der Schutzmaßnahme Schutztrennung entsprechend VDE 0100 eingesetzt werden.
Als Steuertransformator zur elektrischen Trennung der Ein- und Ausgangsseite. Durch die Konstruktion ist der Transformator zur Versorgung von Steuerungen entsprechend EN 60204 ausgelegt.
