SMTT 150
Störschutztrenntransformator SMTT
Variante SMTT 150
Bemessungseingangsspannung
230 Vac
Bemessungsausgangsspannung
230 Vac
Bemessungsleistung
150 VA
| Variante | Bemessungseingangsspannung | Bemessungsausgangsspannung | Bemessungsleistung | |
|---|---|---|---|---|
| SMTT 150 | 230 Vac | 230 Vac | 150 VA |
Technische Daten für SMTT 150
| Eingangsdaten | |
|---|---|
| Bemessungseingangsspannung | 230 Vac |
| Bemessungsfrequenz | 50 - 60 Hz |
| Wirkleistungsaufnahme | typ. 6,5 W im Leerlauf |
| Ausgangsdaten | |
|---|---|
| Bemessungsausgangsspannung | 230 Vac |
| Bemessungsleistung | 150 VA |
| Ableitstrom (PRI-PE) | 9 µA (typ.) |
| Ableitstrom (PRI-SEC) | 8 µA (typ.) |
| Wirkungsgrad | 90,0 % |
| Umwelt | |
|---|---|
| Umgebungstemperatur max. | 40 °C |
| Sicherheit und Schutz | |
|---|---|
| Bauart | gekapselt, vergossen im Isolierstoffgehäuse |
| Isolierstoffklasse | A |
| Schutzart | IP 40 |
| Schutzklasse | II |
| Koppelkap. (PRI-SEC) | 90 pF (typ.) |
| Magn. 50 Hz-Streuf. (Geh.) | 9,00 mT (typ.) |
| Kurzschlussfestigkeit | kurzschlussfest |
| Prüfspannung | 5000 Vac, 50 Hz |
| Anschluss und Montage | |
|---|---|
| Anschlüsse Eingang | Netzanschlussleitung mit Schutzkontaktstecker |
| Anschlüsse Ausgang | Schutzkontaktsteckdose |

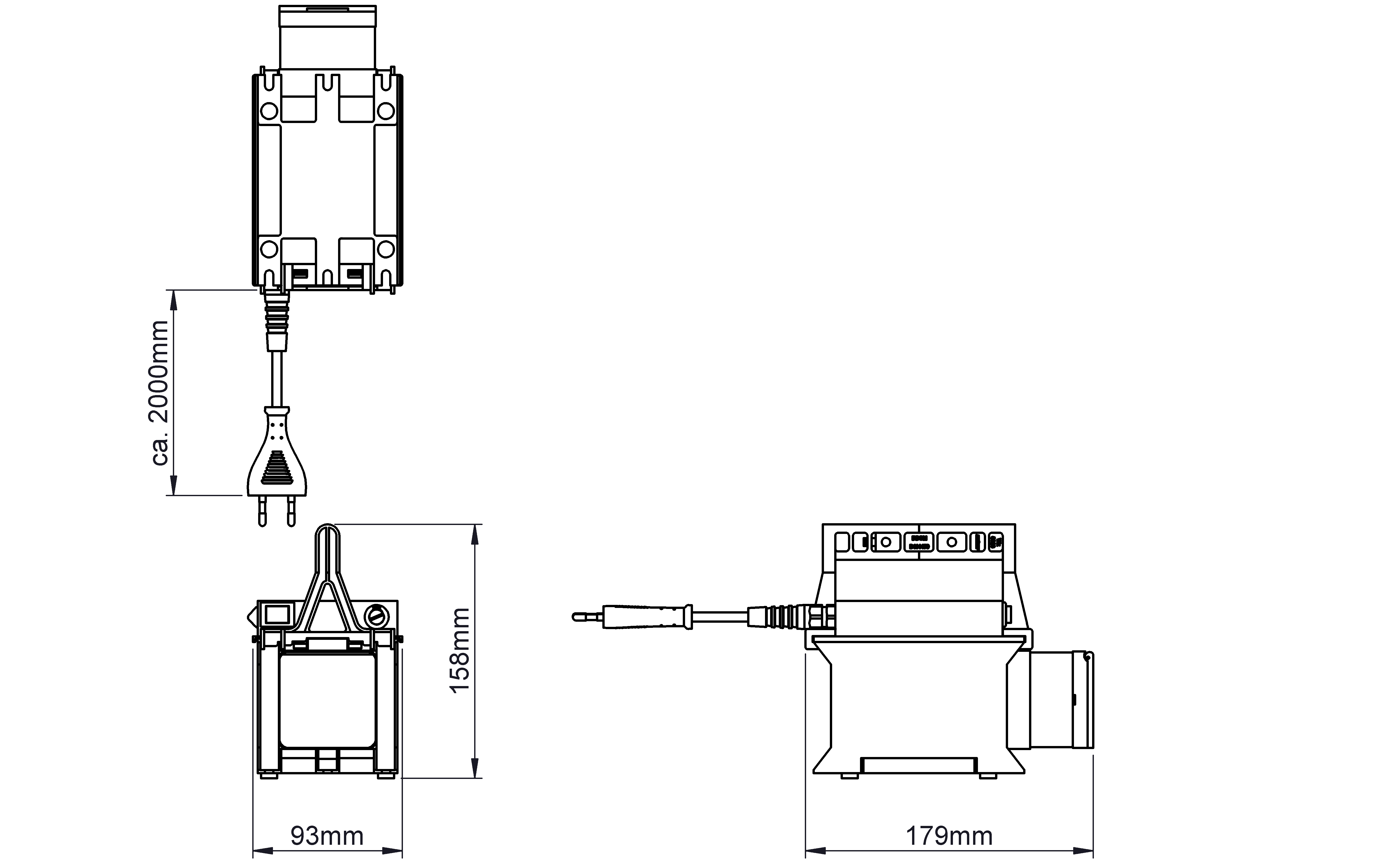

| Maße und Gewichte | |
|---|---|
| Breite | 93,5 mm |
| Höhe | 160 mm |
| Tiefe | 180 mm |
| Gewicht | 3,50 kg |
Infos zur SMTT-Baureihe
Allgemeine Daten
- Schutzart IP 40
- Bemessungsleistung 150 VA
- Wirkungsgrad bis zu 90 %
- Umgebungstemperatur max. 40 °C
- Isolierstoffklasse A
- Bemessungsausgangsspannung 230 Vac
- Bemessungseingangsspannung 230 Vac
Vorteile
- Sichere galvanische Trennung
- Tragegriff, Netzanschlussleitung mit Schutzkontaktstecker, Schutzkontaktsteckdose für mobilen Einsatz
- Hohe Schutzart
- Sehr guter Feuchtigkeitsschutz und geringe Geräuschentwicklung durch Gießharzvollverguss XtraDenseFill
- Integrierter Kurzschluss- und Überlastschutz
- Geringes magnetisches 50 Hz Streufeld
- Gute Dämpfungseigenschaften gegen Hochfrequenzstörungen und Impulse
- Geringer Ableitstrom und hoher Isolationswiderstand
