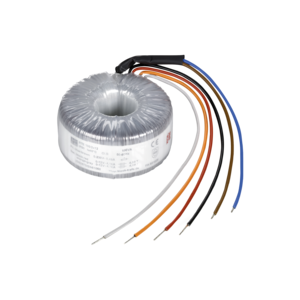

Ringkerntransformator, Trenntransformator

RKD 500/2x30

Eigenschaften

Vorteile

 Minimale Baugröße bei hoher Leistung

 Geringes Gewicht

 Doppeleingangs- und Doppelausgangsspannung für Reihen- oder Parallelschaltung

 Minimale Leerlaufverluste

 Ausgezeichnetes Temperaturverhalten durch geringes magnetisches Streufeld

 Sehr geringes Geräuschfeld

Produkt Ringkerntransformator, Trenntransformator
Bestellnummer RKD 500/2x30
Leistung 500 VA
Eingang 2 x 115 V
Ausgang 2 x 30 V • 8,33 Aac
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 25,5 W
Leerlaufverluste 2,63 W
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 105
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 94,7 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe IIii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) II
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussinformationen
Anschluss Pri Litzenleitung
Anschluss Sek Drahtanschluss
Maße und Gewichte
Breite 143 mm / 5,63 in
Höhe 68 mm / 2,68 in
Tiefe 143 mm / 5,63 in
Gewicht 4,8 kg / 10,58 lbs
Niederspannungsrichtlinie EN 61558-2-4
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
