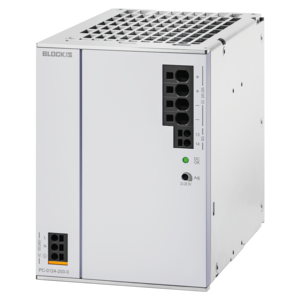

PVUA 24/24-20

Lade-und Kontrolleinheit Stromversorgung PVUA

Variante PVUA 24/24-20
Eingangsnennspannung 24 Vdc Ausgangsnennstrom 20,00 A
Variante Eingangsnennspannung Ausgangsnennstrom
PVUA 24/24-10 24 Vdc 10,00 A
PVUA 24/24-20 24 Vdc 20,00 A

Technische Daten für PVUA 24/24-20

Eingangsdaten
Eingangsnennspannung 24 Vdc
Eingangsspannungsbereich 18 - 29 Vdc
Stromaufnahme (Leerlauf/Ladevorgang/max.) 0,1 / 1,5 / 21,5 A
Zuschaltschwelle für Pufferbetrieb 20 - 25,5 Vdc
Ausgangsdaten
Ausgangsspannung Normalbetrieb typ. Uin - 1 Vdc (20 A)
Ausgangsspannung Pufferbetrieb typ. Batteriespannung - 1 Vdc (20 A)
Ausgangsnennspannung 24 Vdc
Rückspeisungsfestigkeit max. 35 Vdc
Ausgangsnennstrom 20,00 A
Interne Sicherung 30 A (träge), von außen zugänglich
Überlastverhalten Konstantstrom mit zykl. Abschaltung
Parallel schaltbar Nein
Serienschaltbar Nein
max. Verlustleistung Leerlauf/Nennlast 15 / 30 W
Wirkungsgrad typ. 96,3 %
Speichermedium
Art des Speichermediums Akku, extern
Nennladespannung 24 Vdc
Ladespannungsbereich 26 bis 29,5 Vdc
Temperaturnachführung der Ladespannung automatisch oder manuell
Ladestrom max. 1,0 A
Empfohlenes Speichermedium 24 Vdc / 7 Ah, 12 Ah
Signalisierung
Betriebszustand LED grün, LED rot, LED gelb
Potenzialfreier Relaiskontakt Wechsler, konfigurierbar
Aktive Signalausgänge 3 x 24 Vdc, 2 konfigurierbar
Fernabschaltung im Pufferbetrieb Ja (Öffner)
Display, Schnittstelle Ja, RS 232
Zulassungen
Approbationen cURus, cULus
Umwelt
Umgebungstemperatur -10° C bis +60° C
Lagertemperatur -25 °C bis +85 °C
Sicherheit und Schutz
Schutzart IP 20
Schutzklasse III, ohne PE- Anschluss
Anschluss und Montage
Anschlüsse Eingang, (Federkraftklemme, steckbar) max. 10 mm²
Anschlüsse Ausgang, (Federkraftklemme, steckbar) max. 10 mm²
Anschlüsse Signalisierung, (Federkraftklemme, steckbar) max. 0,5 mm²
Anschlüsse Speichermedium, (Federkraftklemme, steckbar) max. 10 mm²
Einbaulage vertikal
Befestigung DIN Tragschiene TS35
Maße und Gewichte
Gewicht 0,80 kg
Tiefe 163,5 mm
Breite 57 mm
Höhe 127 mm
Zubehör
Anschlussstecker für Signalisierung PV-CON (optional)
Adapterkabel für Schnittstelle PV-KOK2 (optional)
TS35-Befestigung für seitliche Montage PV-TS35M (optional)
Montageplatte für Direktverschraubung PV-WB2 (optional)

Infos zur PVUA-Baureihe

Allgemeine Daten
  • Schutzart IP 20
  • Ausgangsnennstrom 10 - 20 A
  • Wirkungsgrad bis zu 97 %
  • Umgebungstemperatur -25 °C bis +60 °C
  • Ausgangsnennspannung 24 Vdc
  • Eingangsnennspannung 24 Vdc
Vorteile
  • Servicefreundliches Federzug-Steckersystem
  • Verpolungsschutz
  • Elektronischer Überstrom- und Kurzschlussschutz
  • Aktive Strombegrenzung im Fehlerfall
  • Automatische Erkennung angeschlossener Batteriemodule
  • Zuverlässiges Frühwarnsignal bei geringer Restlebenserwartung der Batterien
  • Maximale Lebensdauer durch Temperatur geführtes Batteriemanagement
  • Potenzialfreier Meldekontakt
  • Aktive Signalausgänge der Funktionsüberwachung
  • Interface für Visualisierung und Parametrierung der Daten
  • Tiefentladungsschutz der Akkumulatoren
  • Unterstützt die Versorgung von Industrie-PCs
  • RS-232-Schnittstelle
  • Strom- und Spannungsüberwachung
