PT 4,5/2/9

Sicherheitstransformator

Variante PT 4,5/2/9
Bemessungseingangsspannung 230 Vac Bemessungsausgangsspannung 2 x 9 Vac Bemessungsleistung 4,5 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
PT 4,5/1/6 230 Vac 6 Vac 4,5 VA
PT 4,5/1/8 230 Vac 8 Vac 4,5 VA
PT 4,5/1/9 230 Vac 9 Vac 4,5 VA
PT 4,5/1/12 230 Vac 12 Vac 4,5 VA
PT 4,5/1/15 230 Vac 15 Vac 4,5 VA
PT 4,5/1/18 230 Vac 18 Vac 4,5 VA
PT 4,5/1/24 230 Vac 24 Vac 4,5 VA
PT 4,5/2/6 230 Vac 2 x 6 Vac 4,5 VA
PT 4,5/2/8 230 Vac 2 x 8 Vac 4,5 VA
PT 4,5/2/9 230 Vac 2 x 9 Vac 4,5 VA
PT 4,5/2/12 230 Vac 2 x 12 Vac 4,5 VA
PT 4,5/2/15 230 Vac 2 x 15 Vac 4,5 VA
PT 4,5/2/18 230 Vac 2 x 18 Vac 4,5 VA
PT 4,5/2/24 230 Vac 2 x 24 Vac 4,5 VA
PT 7,5/1/6 230 Vac 6 Vac 7,5 VA
PT 7,5/1/8 230 Vac 8 Vac 7,5 VA
PT 7,5/1/9 230 Vac 9 Vac 7,5 VA
PT 7,5/1/12 230 Vac 12 Vac 7,5 VA
PT 7,5/1/15 230 Vac 15 Vac 7,5 VA
PT 7,5/1/18 230 Vac 18 Vac 7,5 VA
PT 7,5/1/24 230 Vac 24 Vac 7,5 VA
PT 7,5/2/6 230 Vac 2 x 6 Vac 7,5 VA
PT 7,5/2/8 230 Vac 2 x 8 Vac 7,5 VA
PT 7,5/2/9 230 Vac 2 x 9 Vac 7,5 VA
PT 7,5/2/12 230 Vac 2 x 12 Vac 7,5 VA
PT 7,5/2/15 230 Vac 2 x 15 Vac 7,5 VA
PT 7,5/2/18 230 Vac 2 x 18 Vac 7,5 VA
PT 7,5/2/24 230 Vac 2 x 24 Vac 7,5 VA
PT 13/1/6 230 Vac 6 Vac 13 VA
PT 13/1/8 230 Vac 8 Vac 13 VA
PT 13/1/9 230 Vac 9 Vac 13 VA
PT 13/1/12 230 Vac 12 Vac 13 VA
PT 13/1/15 230 Vac 15 Vac 13 VA
PT 13/1/18 230 Vac 18 Vac 13 VA
PT 13/1/24 230 Vac 24 Vac 13 VA
PT 13/2/6 230 Vac 2 x 6 Vac 13 VA
PT 13/2/8 230 Vac 2 x 8 Vac 13 VA
PT 13/2/9 230 Vac 2 x 9 Vac 13 VA
PT 13/2/12 230 Vac 2 x 12 Vac 13 VA
PT 13/2/15 230 Vac 2 x 15 Vac 13 VA
PT 13/2/18 230 Vac 2 x 18 Vac 13 VA
PT 13/2/24 230 Vac 2 x 24 Vac 13 VA
PT 22/1/6 230 Vac 6 Vac 22 VA
PT 22/1/8 230 Vac 8 Vac 22 VA
PT 22/1/9 230 Vac 9 Vac 22 VA
PT 22/1/12 230 Vac 12 Vac 22 VA
PT 22/1/15 230 Vac 15 Vac 22 VA
PT 22/1/18 230 Vac 18 Vac 22 VA
PT 22/1/24 230 Vac 24 Vac 22 VA
PT 22/2/6 230 Vac 2 x 6 Vac 22 VA
PT 22/2/8 230 Vac 2 x 8 Vac 22 VA
PT 22/2/9 230 Vac 2 x 9 Vac 22 VA
PT 22/2/12 230 Vac 2 x 12 Vac 22 VA
PT 22/2/15 230 Vac 2 x 15 Vac 22 VA
PT 22/2/18 230 Vac 2 x 18 Vac 22 VA
PT 22/2/24 - nicht mehr lieferbar 230 Vac 2 x 18 Vac 22 VA
PT 30/1/6 230 Vac 6 Vac 30 VA
PT 30/1/8 230 Vac 8 Vac 30 VA
PT 30/1/9 230 Vac 9 Vac 30 VA
PT 30/1/12 230 Vac 12 Vac 30 VA
PT 30/1/15 230 Vac 15 Vac 30 VA
PT 30/1/18 230 Vac 18 Vac 30 VA
PT 30/1/24 230 Vac 24 Vac 30 VA
PT 30/2/6 230 Vac 2 x 6 Vac 30 VA
PT 30/2/8 230 Vac 2 x 8 Vac 30 VA
PT 30/2/9 230 Vac 2 x 9 Vac 30 VA
PT 30/2/12 230 Vac 2 x 12 Vac 30 VA
PT 30/2/15 230 Vac 2 x 15 Vac 30 VA
PT 30/2/18 230 Vac 2 x 18 Vac 30 VA
Abbildung von BLOCK Artikel: PT 4,5/2/9
Zulassungen / Herstellererklärungen EAC Zulassung Ergänzende Informationen Product Change Notification Zulassung

Technische Daten für PT 4,5/2/9

Eingangsdaten
Bemessungseingangsspannung 230 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 9 Vac
Bemessungsleistung 4,5 VA
Leerlaufspannung (ca. x Faktor) 1,32
Leerlaufverluste (typ.) 1,50 W
Wirkungsgrad 65,0 %
Normen
Klassifizierung Sicherheitstransformator
Zulassungen
Approbationen cURus, VDE
Umwelt
Umgebungstemperatur max. 40 °C
Sicherheit und Schutz
Bauart vergossen
Isolierstoffklasse VDE=E, UL=class 105
Schutzart IP 00
Schutzklasse (vorbereitet) II
Kurzschlussfestigkeit bedingt kurzschlussfest
Anschluss und Montage
Anschlüsse Lötstifte für Leiterplatten

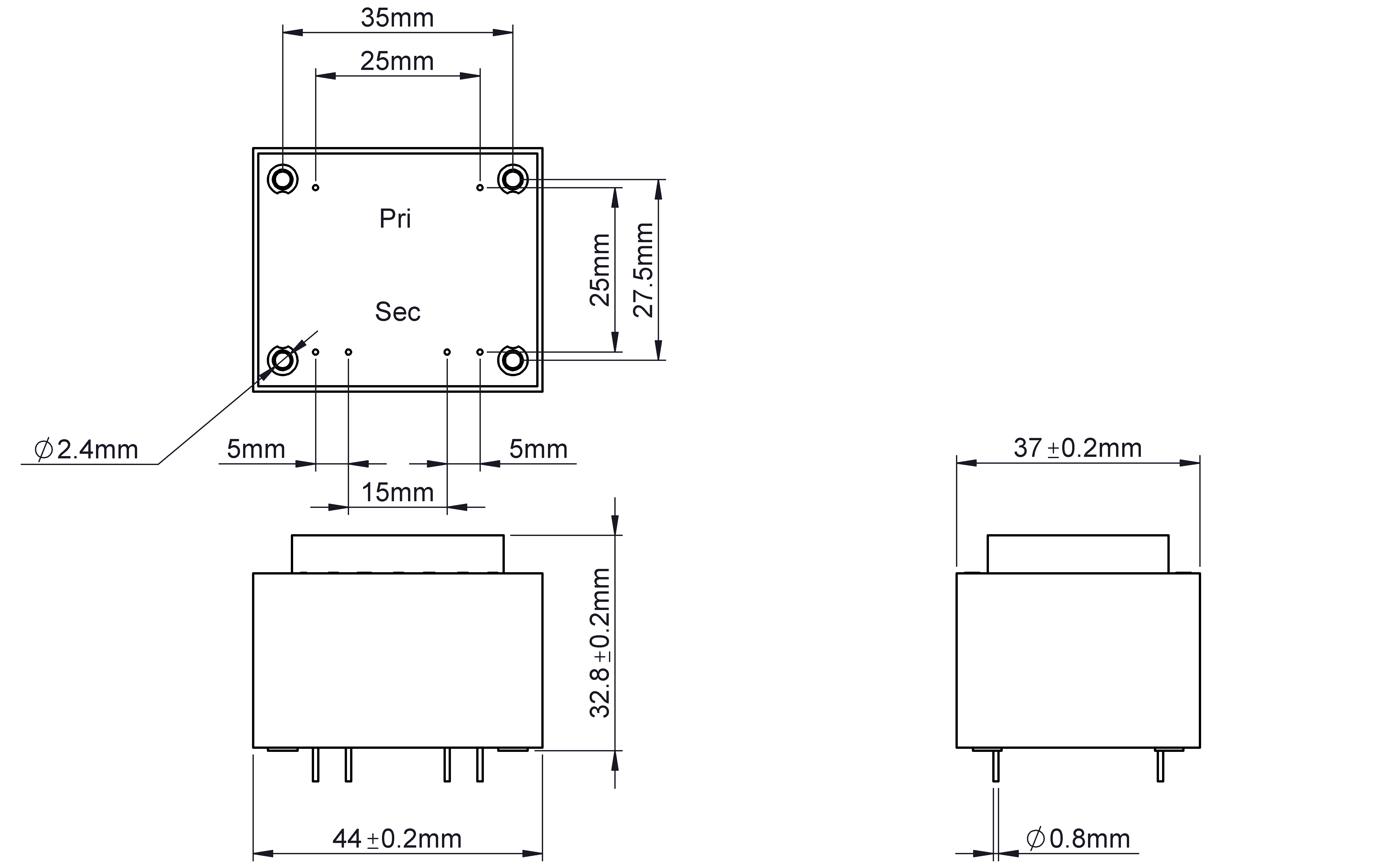

Maße und Gewichte
Breite 37 mm
Höhe 33 mm
Tiefe 44 mm
Stift (ø) 0,8 mm
Kerntyp EI 42/14,8
Gewicht 0,19 kg

Infos zur PT-Baureihe

Allgemeine Daten
  • Bemessungsleistung 4,5 - 30 VA
  • Schutzart IP 00
  • Wirkungsgrad bis zu 83 %
  • Isolierstoffklasse E
  • Umgebungstemperatur max. 40 °C
  • Bemessungsausgangsspannung 6 - 2 x 24 Vac
  • Bemessungseingangsspannung 230 Vac
Vorteile
  • Raumsparende Montage durch zusätzliche Schraubbefestigung in der Bodenplatte
  • Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
  • Minimale Baugröße bei hoher Leistung
  • Integrierter Überlastschutz durch PTC im Eingang
  • Selbstverlöschendes Vergussmaterial
  • Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
