PT 13/1/24
Sicherheitstransformator
Variante PT 13/1/24
Bemessungseingangsspannung
230 Vac
Bemessungsausgangsspannung
24 Vac
Bemessungsleistung
13 VA
Variante | Bemessungseingangsspannung | Bemessungsausgangsspannung | Bemessungsleistung | |
---|---|---|---|---|
PT 4,5/1/6 | 230 Vac | 6 Vac | 4,5 VA | |
PT 4,5/1/8 | 230 Vac | 8 Vac | 4,5 VA | |
PT 4,5/1/9 | 230 Vac | 9 Vac | 4,5 VA | |
PT 4,5/1/12 | 230 Vac | 12 Vac | 4,5 VA | |
PT 4,5/1/15 | 230 Vac | 15 Vac | 4,5 VA | |
PT 4,5/1/18 | 230 Vac | 18 Vac | 4,5 VA | |
PT 4,5/1/24 | 230 Vac | 24 Vac | 4,5 VA | |
PT 4,5/2/6 | 230 Vac | 2 x 6 Vac | 4,5 VA | |
PT 4,5/2/8 | 230 Vac | 2 x 8 Vac | 4,5 VA | |
PT 4,5/2/9 | 230 Vac | 2 x 9 Vac | 4,5 VA | |
PT 4,5/2/12 | 230 Vac | 2 x 12 Vac | 4,5 VA | |
PT 4,5/2/15 | 230 Vac | 2 x 15 Vac | 4,5 VA | |
PT 4,5/2/18 | 230 Vac | 2 x 18 Vac | 4,5 VA | |
PT 4,5/2/24 | 230 Vac | 2 x 24 Vac | 4,5 VA | |
PT 7,5/1/6 | 230 Vac | 6 Vac | 7,5 VA | |
PT 7,5/1/8 | 230 Vac | 8 Vac | 7,5 VA | |
PT 7,5/1/9 | 230 Vac | 9 Vac | 7,5 VA | |
PT 7,5/1/12 | 230 Vac | 12 Vac | 7,5 VA | |
PT 7,5/1/15 | 230 Vac | 15 Vac | 7,5 VA | |
PT 7,5/1/18 | 230 Vac | 18 Vac | 7,5 VA | |
PT 7,5/1/24 | 230 Vac | 24 Vac | 7,5 VA | |
PT 7,5/2/6 | 230 Vac | 2 x 6 Vac | 7,5 VA | |
PT 7,5/2/8 | 230 Vac | 2 x 8 Vac | 7,5 VA | |
PT 7,5/2/9 | 230 Vac | 2 x 9 Vac | 7,5 VA | |
PT 7,5/2/12 | 230 Vac | 2 x 12 Vac | 7,5 VA | |
PT 7,5/2/15 | 230 Vac | 2 x 15 Vac | 7,5 VA | |
PT 7,5/2/18 | 230 Vac | 2 x 18 Vac | 7,5 VA | |
PT 7,5/2/24 | 230 Vac | 2 x 24 Vac | 7,5 VA | |
PT 13/1/6 | 230 Vac | 6 Vac | 13 VA | |
PT 13/1/8 | 230 Vac | 8 Vac | 13 VA | |
PT 13/1/9 | 230 Vac | 9 Vac | 13 VA | |
PT 13/1/12 | 230 Vac | 12 Vac | 13 VA | |
PT 13/1/15 | 230 Vac | 15 Vac | 13 VA | |
PT 13/1/18 | 230 Vac | 18 Vac | 13 VA | |
PT 13/1/24 | 230 Vac | 24 Vac | 13 VA | |
PT 13/2/6 | 230 Vac | 2 x 6 Vac | 13 VA | |
PT 13/2/8 | 230 Vac | 2 x 8 Vac | 13 VA | |
PT 13/2/9 | 230 Vac | 2 x 9 Vac | 13 VA | |
PT 13/2/12 | 230 Vac | 2 x 12 Vac | 13 VA | |
PT 13/2/15 | 230 Vac | 2 x 15 Vac | 13 VA | |
PT 13/2/18 | 230 Vac | 2 x 18 Vac | 13 VA | |
PT 13/2/24 | 230 Vac | 2 x 24 Vac | 13 VA | |
PT 22/1/6 | 230 Vac | 6 Vac | 22 VA | |
PT 22/1/8 | 230 Vac | 8 Vac | 22 VA | |
PT 22/1/9 | 230 Vac | 9 Vac | 22 VA | |
PT 22/1/12 | 230 Vac | 12 Vac | 22 VA | |
PT 22/1/15 | 230 Vac | 15 Vac | 22 VA | |
PT 22/1/18 | 230 Vac | 18 Vac | 22 VA | |
PT 22/1/24 | 230 Vac | 24 Vac | 22 VA | |
PT 22/2/6 | 230 Vac | 2 x 6 Vac | 22 VA | |
PT 22/2/8 | 230 Vac | 2 x 8 Vac | 22 VA | |
PT 22/2/9 | 230 Vac | 2 x 9 Vac | 22 VA | |
PT 22/2/12 | 230 Vac | 2 x 12 Vac | 22 VA | |
PT 22/2/15 | 230 Vac | 2 x 15 Vac | 22 VA | |
PT 22/2/18 | 230 Vac | 2 x 18 Vac | 22 VA | |
PT 22/2/24 - nicht mehr lieferbar | 230 Vac | 2 x 18 Vac | 22 VA | |
PT 30/1/6 | 230 Vac | 6 Vac | 30 VA | |
PT 30/1/8 | 230 Vac | 8 Vac | 30 VA | |
PT 30/1/9 | 230 Vac | 9 Vac | 30 VA | |
PT 30/1/12 | 230 Vac | 12 Vac | 30 VA | |
PT 30/1/15 | 230 Vac | 15 Vac | 30 VA | |
PT 30/1/18 | 230 Vac | 18 Vac | 30 VA | |
PT 30/1/24 | 230 Vac | 24 Vac | 30 VA | |
PT 30/2/6 | 230 Vac | 2 x 6 Vac | 30 VA | |
PT 30/2/8 | 230 Vac | 2 x 8 Vac | 30 VA | |
PT 30/2/9 | 230 Vac | 2 x 9 Vac | 30 VA | |
PT 30/2/12 | 230 Vac | 2 x 12 Vac | 30 VA | |
PT 30/2/15 | 230 Vac | 2 x 15 Vac | 30 VA | |
PT 30/2/18 | 230 Vac | 2 x 18 Vac | 30 VA |
Technische Daten für PT 13/1/24
Eingangsdaten | |
---|---|
Bemessungseingangsspannung | 230 Vac |
Bemessungsfrequenz | 50 - 60 Hz |
Ausgangsdaten | |
---|---|
Bemessungsausgangsspannung | 24 Vac |
Bemessungsleistung | 13 VA |
Leerlaufspannung (ca. x Faktor) | 1,23 |
Leerlaufverluste (typ.) | 1,30 W |
Wirkungsgrad | 73,0 % |
Normen | |
---|---|
Klassifizierung | Sicherheitstransformator |
Zulassungen | |
---|---|
Approbationen | cURus, VDE |
Umwelt | |
---|---|
Umgebungstemperatur max. | 40 °C |
Sicherheit und Schutz | |
---|---|
Bauart | vergossen |
Isolierstoffklasse | VDE=E, UL=class 105 |
Schutzart | IP 00 |
Schutzklasse (vorbereitet) | II |
Kurzschlussfestigkeit | bedingt kurzschlussfest |
Anschluss und Montage | |
---|---|
Anschlüsse | Lötstifte für Leiterplatten |

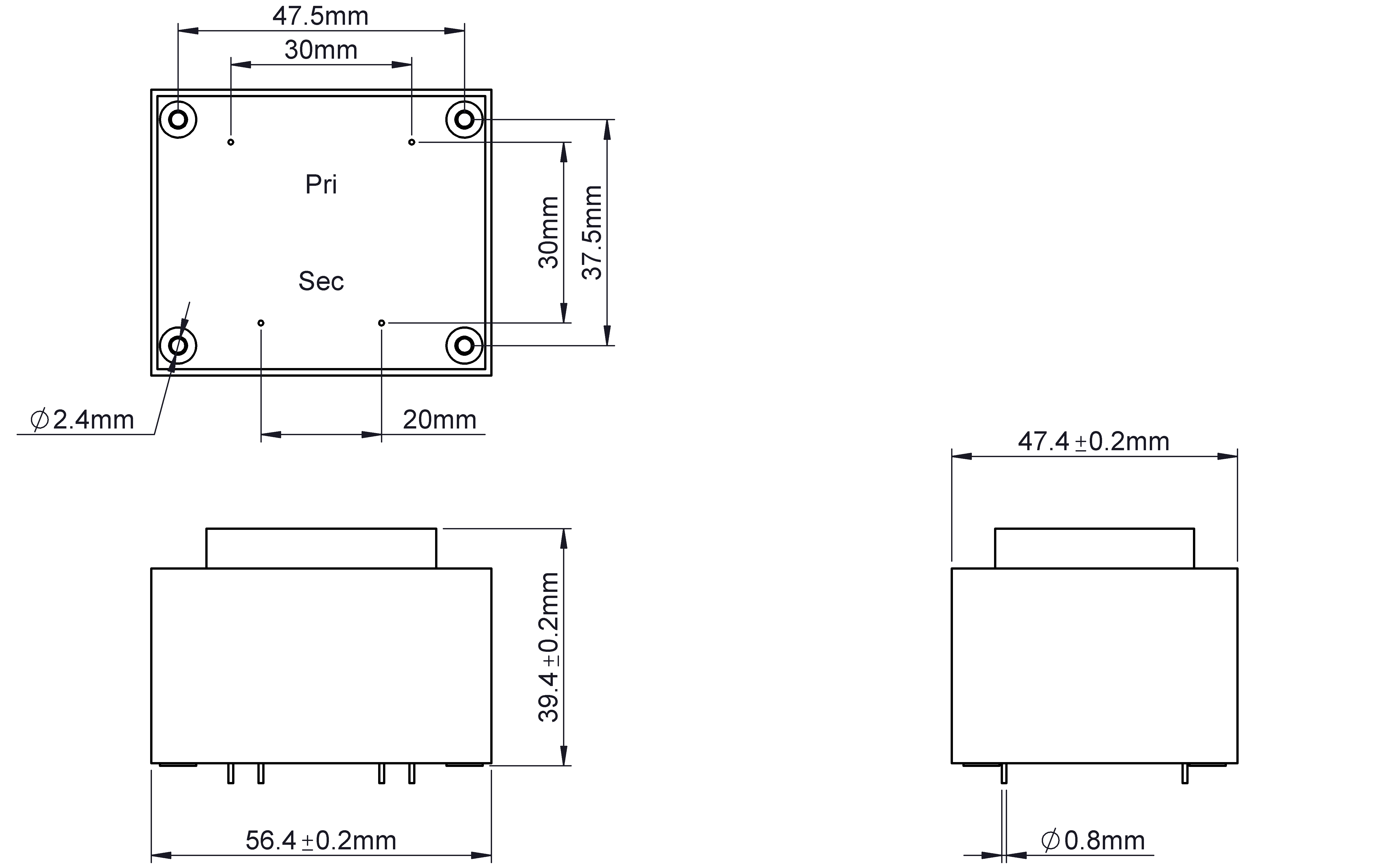

Maße und Gewichte | |
---|---|
Breite | 47 mm |
Höhe | 40 mm |
Tiefe | 56 mm |
Stift (ø) | 0,8 mm |
Kerntyp | EI 54/18,8 |
Gewicht | 0,42 kg |
Infos zur PT-Baureihe
Allgemeine Daten
- Bemessungsleistung 4,5 - 30 VA
- Schutzart IP 00
- Wirkungsgrad bis zu 83 %
- Isolierstoffklasse E
- Umgebungstemperatur max. 40 °C
- Bemessungsausgangsspannung 6 - 2 x 24 Vac
- Bemessungseingangsspannung 230 Vac
Vorteile
- Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
- Minimale Baugröße bei hoher Leistung
- Integrierter Überlastschutz durch PTC im Eingang
- Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
- Raumsparende Montage durch zusätzliche Schraubbefestigung in der Bodenplatte
- Selbstverlöschendes Vergussmaterial
