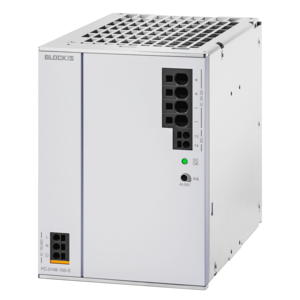

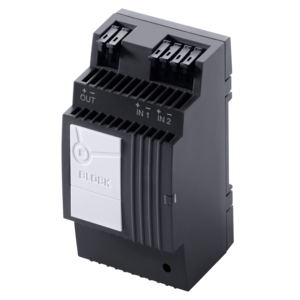

PC-0648-400-0
Redundanzmodul
Eingangsnennspannung
48 Vdc
Ausgangsnennstrom
40,00 A
| Variante | Eingangsnennspannung | Ausgangsnennstrom | |
|---|---|---|---|
| PC-0624-200-0 | 24 Vdc | 20,00 A | |
| PC-0624-400-0 | 24 Vdc | 40,00 A | |
| PC-0648-200-0 | 48 Vdc | 20,00 A | |
| PC-0648-400-0 | 48 Vdc | 40,00 A |
DOWNLOADS
Technische Dokumentationen
Bedienungsanleitung
Zulassungen / Herstellererklärungen
COC UL 508 & CSA 22.2
COA UL 60950-1 & CSA 22.2
COC UL 60950-1 & CSA 22.2
Marine DNV GL (TAA00000YZ)
EU-Konformitätserklärung
Technische Daten für PC-0648-400-0
| Eingangsdaten | |
|---|---|
| Eingangsnennspannung | 48 Vdc |
| Eingangsspannungsbereich | 33 - 56 Vdc |
| Eingangsnennstrom | 2 x 20 A |
| Ausgangsdaten | |
|---|---|
| Ausgangsnennspannung | 48 Vdc |
| Ausgangsspannungsbereich | 33 - 56 Vdc |
| Spannungsabfall | max. 100 mV |
| Rückspeisungsfestigkeit max. | 58 Vdc |
| Ausgangsnennstrom | 40,00 A |
| Interne Sicherung | Nein |
| Power Boost | 160 A, 50 ms / 60 A, 4 s / 50 A, 8 s |
| Parallel schaltbar | Ja |
| max. Verlustleistung Leerlauf/Nennlast | 1,5 W / 9,5 W |
| Wirkungsgrad | 99,5 % |
| Signalisierung | |
|---|---|
| Power Good (DC OK) | LED grün je Eingang |
| Potenzialfreier Relaiskontakt | Schließer |
| Zulassungen | |
|---|---|
| Approbationen | UL 60950/ UL508 (vorbereitet), GL (vorbereitet) |
| Umwelt | |
|---|---|
| Umgebungstemperatur | -40 °C bis +70 °C |
| Lagertemperatur | -40 °C bis +85 °C |
| Derating | -1,5 %/K > +65 °C |
| Klimaklasse | 3k3 |
| Erforderlicher Mindestabstand (seitlich) | 0 mm |
| Kühlungsart | Konvektion |
| Erforderlicher Mindestabstand (oben/unten) | 50 mm |
| Verschmutzungsgrad | 2 |
| Relative Luftfeuchtigkeit | 5 - 96 % |
| MTBF @ 50 °C/500 V (Mil-HB-217F) | >500.000h |
| Sicherheit und Schutz | |
|---|---|
| Schutzart | IP 20 |
| Schutzklasse (vorbereitet) | III, ohne PE- Anschluss |
| Verpolungsschutz | Ja |
| Anschluss und Montage | |
|---|---|
| Anschlüsse Eingang Direktstecktechnik Push-in | max. 16 mm² |
| Anschlüsse Ausgang Direktstecktechnik Push-in | max. 16 mm² |
| Anschlüsse Signalisierung | max. 2,5 mm² |
| Befestigung | DIN Tragschiene TS35 |
| Einbaulage | vertikal |
| Maße und Gewichte | |
|---|---|
| Breite | 42 mm |
| Höhe | 127 mm |
| Tiefe | 112,5 mm |
| Gewicht | 0,37 kg |
Infos zur PC RE-Baureihe
Allgemeine Daten
- Ausgangsnennstrom 20 - 40 A
- Umgebungstemperatur -40 °C bis +70 °C
- Schutzart IP 20
- Ausgangsnennspannung 24 - 48 Vdc
- Eingangsnennspannung 24 - 48 Vdc
Vorteile
- Aktiver Betrieb für geringste Verlustleistung auch bei einem sekundärseitigen Kurzschluss
- Sicherer Parallelbetrieb zur Leistungserhöhung
- Hoher Wirkungsgrad
- Störungsmeldung über Relaiskontakt und LEDs
- Voll kompatibel mit Top- und Power-Boost ihrer Netzteile
- Basierend auf Mosfet Technologie
- 3 Jahre Gewährleistung
