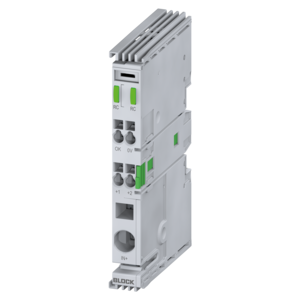

PC-0224-100-2

Primär getaktetes Schaltnetzteil, PC 2AC

Variante PC-0224-100-2
Eingangsnennspannung 200 - 500 Vac Ausgangsnennspannung 24 Vdc Ausgangsnennstrom 10 A Eigenschaften Power Boost
Variante Eingangsnennspannung Ausgangsnennspannung Ausgangsnennstrom Eigenschaften
PC-0224-050-0 200 - 500 Vac 24 Vdc 5 A -
PC-0224-050-2 200 - 500 Vac 24 Vdc 5 A Power Boost
PC-0224-100-0 200 - 500 Vac 24 Vdc 10 A -
PC-0224-100-2 200 - 500 Vac 24 Vdc 10 A Power Boost

Technische Daten für PC-0224-100-2

Besonderheiten
Eigenschaften Power Boost
Eingangsdaten
Eingangsnennspannung 200 - 500 Vac
Eingangsspannungsbereich 180 - 550 Vac
(254 - 780 Vdc)
Eingangsspannungsderating 0,5 %/Vac < 200 Vac
Nennfrequenzbereich 44 - 66 Hz
Eingangsnennstrom (Nennlast) 1,97 A (230 Vac)
Einschaltstrombegrenzung < 30 A, NTC
Einschaltzeit 0,5 s (1 x 230 Vac / 3 x 400 Vac)
Netzausfallüberbrückung (Nennlast) 20 ms (230 Vac) / 78 ms (400 Vac)
Leistungsfaktor 0,54
Eingangssicherung intern 6,3 AT
Empfohlene Vorsicherung, LS-Schalter 6 A, 10 A, 16 A,
Charakteristik B, C
Transientenüberspannungsschutz Varistor
Ausgangsdaten
Ausgangsnennspannung 24 Vdc
Ausgangsspannungsbereich 23 – 28,5 Vdc
Ausgangsnennstrom 10 A
Power Boost 15 A / 5 s @24 Vdc >260 Vac
Ausgangsstrombegrenzung typ. 11 A
Auslösen von LS-Schutzschaltern max. B6/ C2
Parallel schaltbar Ja
Serienschaltbar Ja
Verlustleistung Leerlauf/Nennlast 1,33 W / 27,77 W (230 Vac)
2 W / 20,27 W (400 Vac)
Max. Verlustleistung 27,77 W (230 Vac / 24 V / 10 A)
Restwelligkeit (Nennlast) typ. 22 mVss
Wirkungsgrad typ. 90% (230V) / 92,5% (400V)
Rückspeisungsfestigkeit max. 35 Vdc
Überspannungsschutz des Ausgangs (OVP) typ. 40 Vdc
Signalisierung
Statusanzeige LED grün
Signalausgang Relaiskontakt
Zulassungen
Approbationen cURus, cULus (vorbereitet) , GL (vorbereitet)
Umwelt
Kühlungsart natürliche Konvektion
Umgebungstemperatur -25 °C bis +70 °C
Lagertemperatur -25 °C ... +85 °C
Derating -2,5 %/K > +55 °C
Erforderlicher Mindestabstand (seitlich) 0 mm
Erforderlicher Mindestabstand (oben/unten) 50 mm
Einbaulage waagerecht für Normschiene DIN TS35
Sicherheit und Schutz
MTBF nach IEC 61709 (SN 29500) > 500 000 h
Schutzart IP 20
Schutzklasse I, mit PE Anschluss
Anschluss und Montage
Anschlüsse Signalisierung, Direktstecktechnik Push-in max 2,5 mm²
Anschlüsse Ausgang Direktstecktechnik Push-in max 2,5 mm²
Anschlüsse Eingang Direktstecktechnik Push-in max 2,5 mm²
Maße und Gewichte
Gewicht 0,8 kg
Breite 55 mm
Höhe 127 mm
Tiefe 137 mm

Infos zur PC 2AC-Baureihe

Allgemeine Daten
  • Eingangsnennspannung 200 - 500 Vac
  • Ausgangsnennspannung 24 Vdc
  • Ausgangsnennstrom 5 A - 10 A
  • Umgebungstemperatur -25 °C bis +70 °C
  • Schutzart IP 20
Vorteile
  • Parallel schaltbar
  • Robuste Tragschienenbefestigung aus Zinkdruckguss
  • Überspannungsfest bis 4 kV
  • Stabilisierte und einstellbare Ausgangsspannung
  • Schnelles Auslösen von Leitungsschutzschaltern
  • DC OK Signalisierung
  • Push-in Anschlusstechnik
  • Optional mit 50% Power Boost (PC-0224-xxx-2)
