PC-0224-050-0

Primär getaktetes Schaltnetzteil, PC 2AC

Variante PC-0224-050-0
Eingangsnennspannung 200 - 500 Vac Ausgangsnennspannung 24 Vdc Ausgangsnennstrom 5 A Eigenschaften -
Variante Eingangsnennspannung Ausgangsnennspannung Ausgangsnennstrom Eigenschaften
PC-0224-050-0 200 - 500 Vac 24 Vdc 5 A -
PC-0224-050-2 200 - 500 Vac 24 Vdc 5 A Power Boost
PC-0224-100-0 200 - 500 Vac 24 Vdc 10 A -
PC-0224-100-2 200 - 500 Vac 24 Vdc 10 A Power Boost

Technische Daten für PC-0224-050-0

Besonderheiten
Eigenschaften -
Eingangsdaten
Eingangsnennspannung 200 - 500 Vac
Eingangsspannungsbereich 180 - 550 Vac
(254 - 780 Vdc)
Eingangsspannungsderating -0,5 %/Vac < 200 Vac
(-0,4 %/Vdc < 280 Vdc)
Nennfrequenzbereich 44 - 66 Hz
Eingangsnennstrom (Nennlast) 1,25 A (200 Vac) / 0,67 A (500 Vac)
Einschaltstrombegrenzung < 30 A, NTC
Einschaltzeit 0,98 s (200 Vac) / 0,47s (500 Vac)
Netzausfallüberbrückung (Nennlast) 15 ms (200 Vac) / 126 ms (500 Vac)
Leistungsfaktor 0,52
Eingangssicherung intern 3,15 A
Empfohlene Vorsicherung, LS-Schalter 6 A, 10 A, 16 A,
Charakteristik B, C
Transientenüberspannungsschutz Varistor
Ausgangsdaten
Ausgangsnennspannung 24 Vdc
Ausgangsspannungsbereich 23 – 28,5 Vdc
Ausgangsnennstrom 5 A
Power Boost -
Ausgangsstrombegrenzung typ. 5,5 A
Auslösen von LS-Schutzschaltern max. B4
Parallel schaltbar Ja
Serienschaltbar Ja
Verlustleistung Leerlauf/Nennlast 0,94 W / 16,36 W (230 Vac)
1,35 W / 14,55 W (400 Vac)
Max. Verlustleistung 18,2 W (200 Vac / 24 V / 5 A)
Restwelligkeit (Nennlast) typ. 30 mVss
Wirkungsgrad typ. 89 %
Rückspeisungsfestigkeit max. 35 Vdc
Überspannungsschutz des Ausgangs (OVP) max. 40 Vdc
Signalisierung
Statusanzeige LED grün
Signalausgang Relaiskontakt
Zulassungen
Approbationen cURus, cULus , GL (vorbereitet)
Umwelt
Kühlungsart natürliche Konvektion
Umgebungstemperatur -25 °C bis +70 °C
Lagertemperatur -25 °C ... +85 °C
Derating -2,5 %/K > +55 °C
Erforderlicher Mindestabstand (seitlich) 0 mm
Erforderlicher Mindestabstand (oben/unten) 50 mm
Einbaulage waagerecht für Normschiene DIN TS35
Sicherheit und Schutz
MTBF nach IEC 61709 (SN 29500) > 500 000 h
Schutzart IP 20
Schutzklasse I, mit PE Anschluss
Anschluss und Montage
Anschlüsse Signalisierung, Direktstecktechnik Push-in max 2,5 mm²
Anschlüsse Ausgang Direktstecktechnik Push-in max 2,5 mm²
Anschlüsse Eingang Direktstecktechnik Push-in max 2,5 mm²
Maße und Gewichte
Gewicht 0,6 kg
Breite 42 mm
Höhe 127 mm
Tiefe 126 mm

Infos zur PC 2AC-Baureihe

Allgemeine Daten
  • Eingangsnennspannung 200 - 500 Vac
  • Ausgangsnennspannung 24 Vdc
  • Ausgangsnennstrom 5 A - 10 A
  • Umgebungstemperatur -25 °C bis +70 °C
  • Schutzart IP 20
Vorteile
  • 3 Jahre Gewährleistung
  • Push-in Anschlusstechnik
  • Stabilisierte und einstellbare Ausgangsspannung
  • Robuste Tragschienenbefestigung aus Zinkdruckguss
  • Überspannungsfest bis 4 kV
  • Optional mit 50% Power Boost (PC-0224-xxx-2)
  • Schnelles Auslösen von Leitungsschutzschaltern
  • DC OK Signalisierung
  • Parallel schaltbar

Unsere Empfehlungen für Sie

BLOCK Produkt: PELR 24/24-5
PELR 24/24-5
Redundanzmodul
PRI 24 Vdc, SEC 24 Vdc, 10 A, Signalisierung durch LED
zum Zubehörteil
BLOCK Produkt: PM-0224-038-0
PM-0224-038-0
Zweiphasiges primär getaktetes Schaltnetzteil
PRI 200 – 500 Vac, SEC 24 Vdc, 3,8 A, Konstante Strombegrenzung ohne Abschaltung bei Überlast
zum Zubehörteil

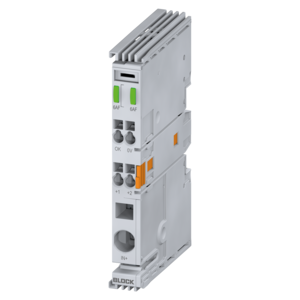

BLOCK Produkt: EB-2724-2120-0
